Datasheet RS-103-8C ON-OFF-ON
Технические параметры, размеры и рекомендации производителя
Клавишный переключатель RUICHI RS-103-8C
ON-OFF-ON
- MPN
- RS-103-8C ON-OFF-ON
- Бренд
- Ruichi
- Артикул RU
- 108923
Основные параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Тип переключателя
- Переключатель клавишный серии RS
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
31 500 шт в наличии26,68 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/1 (3P)
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр, мм
- 23 мм
- Размер установочного отверстия, мм
- Ф20
- Тип подсветки
- нет
- Глубина, мм
- 28.4 (габарит)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 4.98
- Транспортная упаковка: размер/кол-во
- 36*30*20/2000
Другие параметры
- Тип переключателя
- Переключатель клавишный серии RS

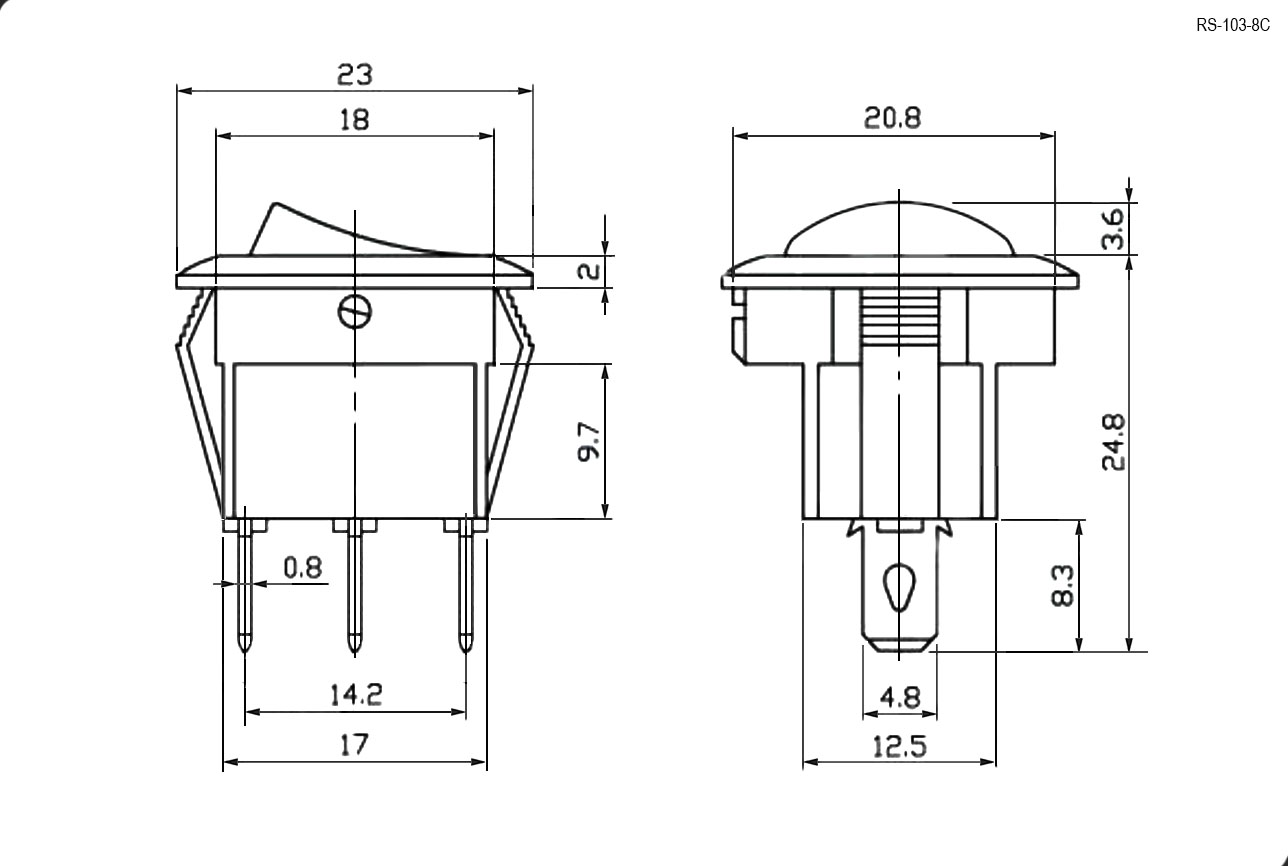

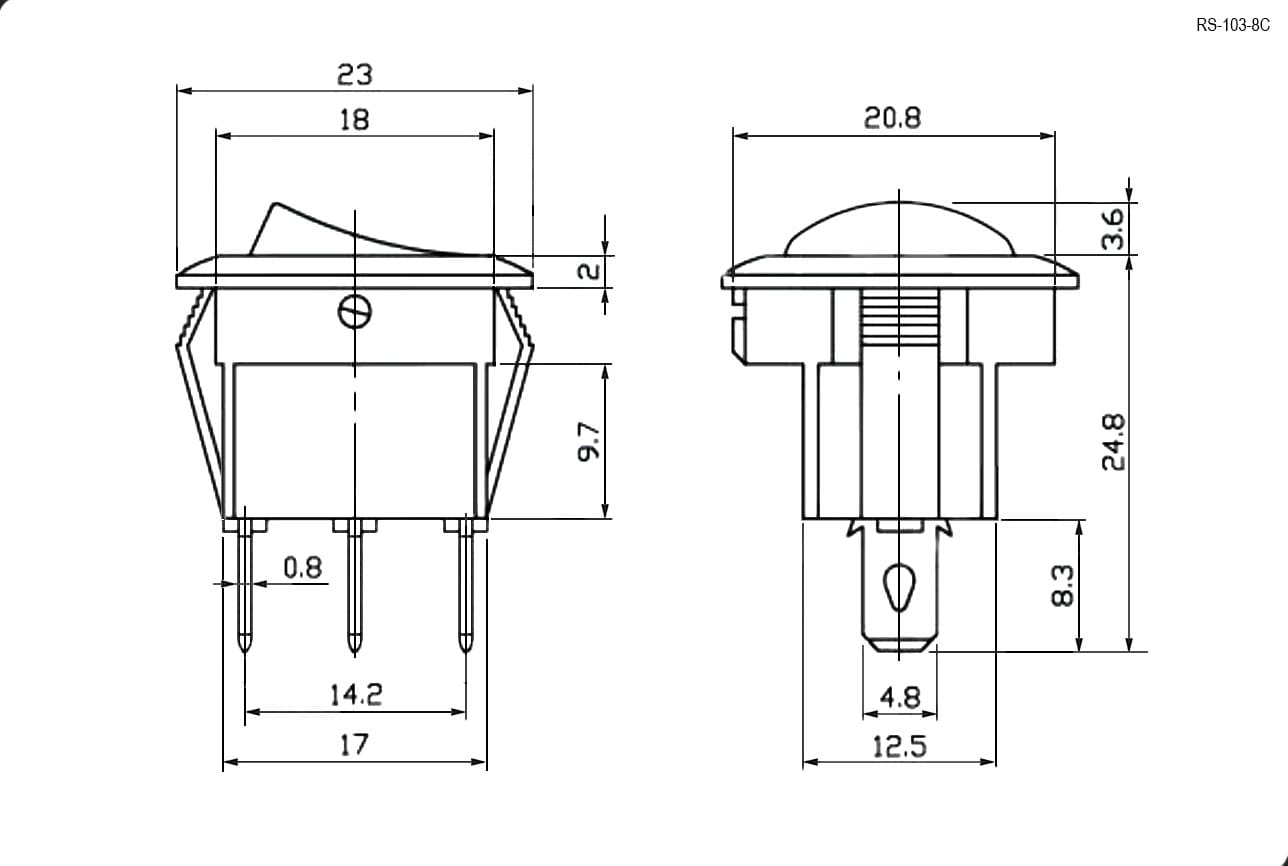

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 31 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 2 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2022 / 2023
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI RS-103-8C, ON-OFF-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022100 шт151 500 шт
20232 000 шт1530 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-103-8C ON-OFF-ONRUICHIАрт. RU 108923 26,68 ₽31 500 шт по каталогу |  17,04 ₽12 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  21,42 ₽2 550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  33,23 ₽314 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  36,47 ₽1 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, SPDT | ON-OFF-ONОтличается | ON-OFF-ON, SPDTСовпадает | ON-OFF (SPST)Отличается | ON-OFF (SPST)Отличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 50 | 35Отличается | 35Отличается | 35Отличается | 35Отличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (500 В, 1 мин.) МОмОтличается | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Размер установочного отверстия, мм | Ф20 | Ф20Совпадает | 11.5 х 28.9Отличается | Ф20Совпадает | Ф20Совпадает |
- 17,04 ₽12 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ONОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог35Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (500 В, 1 мин.) МОмОтличается
- Размер установочного отверстия, мм
- ТекущийФ20АналогФ20Совпадает
- 21,42 ₽2 550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог35Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Размер установочного отверстия, мм
- ТекущийФ20Аналог11.5 х 28.9Отличается
- 33,23 ₽314 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог35Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Размер установочного отверстия, мм
- ТекущийФ20АналогФ20Совпадает
- 36,47 ₽1 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог35Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Размер установочного отверстия, мм
- ТекущийФ20АналогФ20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
