Datasheet KCD1-103-11-B/3P on-off-on
Технические параметры, размеры и рекомендации производителя

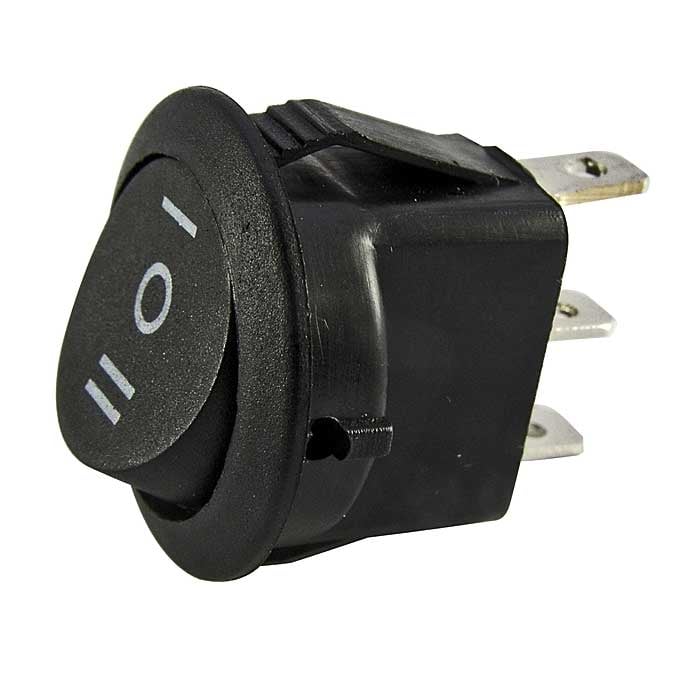

Клавишный переключатель RUICHI KCD1-103-11-B/3P
ON-OFF-ON
- MPN
- KCD1-103-11-B/3P on-off-on
- Бренд
- Ruichi
- Артикул RU
- 107363
Основные параметры
- Схема переключения
- ON-OFF-ON
- Тип переключателя
- Переключатель клавишный серии KCD1
- Цвет: клавиша/ корпус
- черный/ черный
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр, мм
- 23 мм
- Максимальный ток, А
- 3
12 400 шт в наличии17,04 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF-ON
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 3
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- черный/ черный
- Диаметр, мм
- 23 мм
- Размер установочного отверстия, мм
- Ф20
- Тип подсветки
- нет
- Глубина, мм
- 16.5 (без клавиши)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 5.29
- Транспортная упаковка: размер/кол-во
- 48*32*27/2500
Другие параметры
- Тип переключателя
- Переключатель клавишный серии KCD1
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 12 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI KCD1-103-11-B/3P, ON-OFF-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт1487 400 шт
20252 500 шт25 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD1-103-11-B/3P on-off-onRUICHIАрт. RU 107363 17,04 ₽12 400 шт по каталогу |  26,68 ₽31 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  13,85 ₽4 050 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  13,85 ₽1 800 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  18,14 ₽1 600 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON | ON-OFF-ON, SPDTОтличается | ON-OFF, SPDTОтличается | ON-OFF, SPDTОтличается | ON-OFF, DPSTОтличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 50Отличается | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Максимальный ток, А | 3 | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
- 26,68 ₽31 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF-ONАналогON-OFF-ON, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог50Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- Максимальный ток, А
- Текущий3Аналог—Нет данных
- 13,85 ₽4 050 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ONАналогON-OFF, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3Аналог—Нет данных
- 13,85 ₽1 800 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ONАналогON-OFF, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3Аналог—Нет данных
- 18,14 ₽1 600 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ONАналогON-OFF, DPSTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
