Datasheet RS-103-16C ON-OFF-ON
Технические параметры, размеры и рекомендации производителя

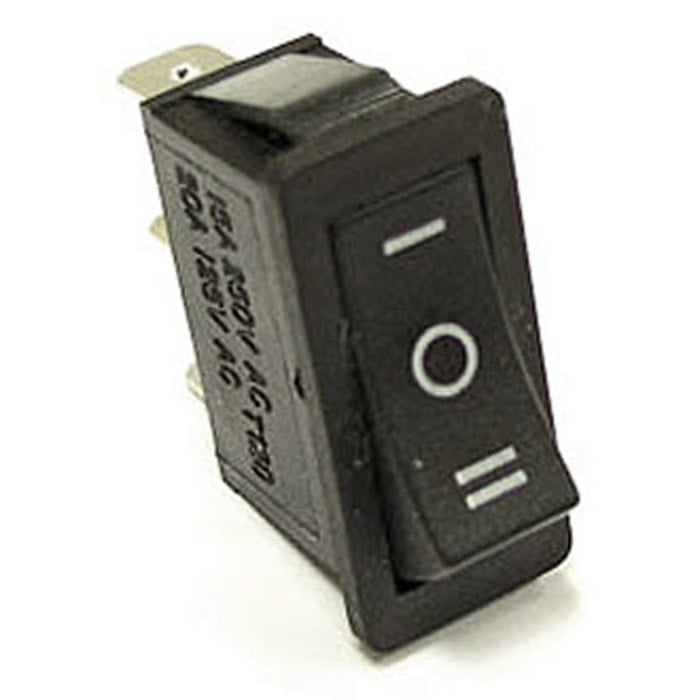

Клавишный переключатель RUICHI RS-103-16C
ON-OFF-ON
- MPN
- RS-103-16C ON-OFF-ON
- Бренд
- Ruichi
- Артикул RU
- 111041
Основные параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Номинальный ток, А
- 3 А
- Тип переключателя
- Переключатель клавишный серии RS-100-16
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/1 (3P)
- Форма клавиши
- прямоугольник тип C (вогнутая)
2 550 шт в наличии21,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальный ток, А
- 3 А
Монтаж и корпус
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/1 (3P)
- Форма клавиши
- прямоугольник тип C (вогнутая)
- Размер установочного отверстия, мм
- 11.5 х 28.9
- Тип подсветки
- нет
- Глубина, мм
- 24.5 (корпус)
- Ширина, мм
- 14 (по лицевой планке)
- Высота, мм
- 30.8 (по лицевой планке)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 6.71
- Транспортная упаковка: размер/кол-во
- 40.5*26*16.5/500
Другие параметры
- Тип переключателя
- Переключатель клавишный серии RS-100-16

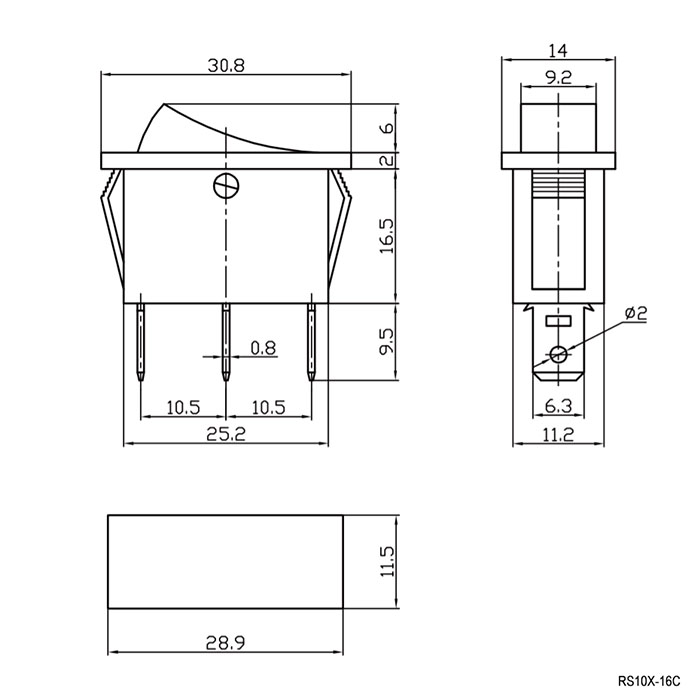

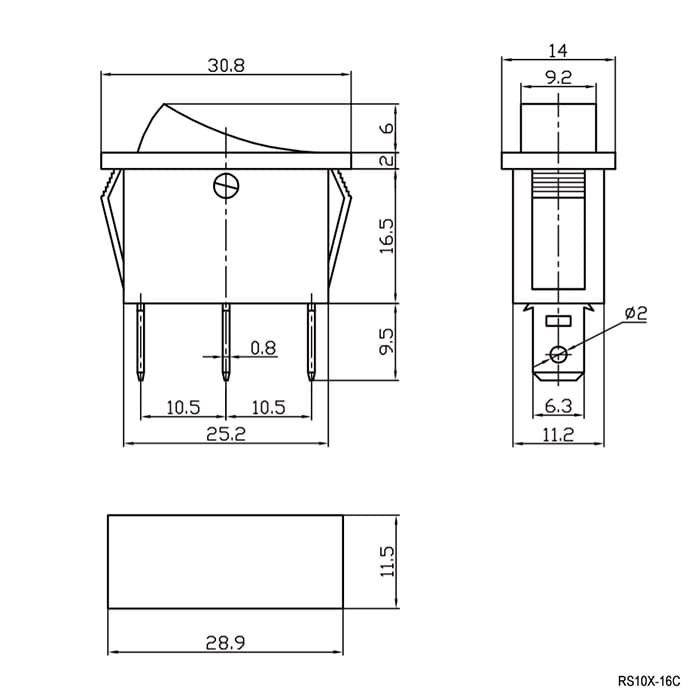

Документация и схема
Условия поставки
Обновлено 27.08.2026- Источник / остаток
- Каталог RU Electronics · 2 550 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 2 250 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI RS-103-16C, ON-OFF-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт6300 шт
20242 250 шт12 250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-103-16C ON-OFF-ONRUICHIАрт. RU 111041 21,42 ₽2 550 шт по каталогу |  26,68 ₽31 500 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  22,89 ₽698 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  33,23 ₽314 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  36,47 ₽1 000 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, SPDT | ON-OFF-ON, SPDTСовпадает | ON-OFF (SPST)Отличается | ON-OFF (SPST)Отличается | ON-OFF (SPST)Отличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 50Отличается | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Номинальный ток, А | 3 А | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
- 26,68 ₽31 500 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог50Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Номинальный ток, А
- Текущий3 ААналог—Нет данных
- 22,89 ₽698 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Номинальный ток, А
- Текущий3 ААналог—Нет данных
- 33,23 ₽314 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Номинальный ток, А
- Текущий3 ААналог—Нет данных
- 36,47 ₽1 000 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Номинальный ток, А
- Текущий3 ААналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
