Datasheet RS-101-1C ON-OFF
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

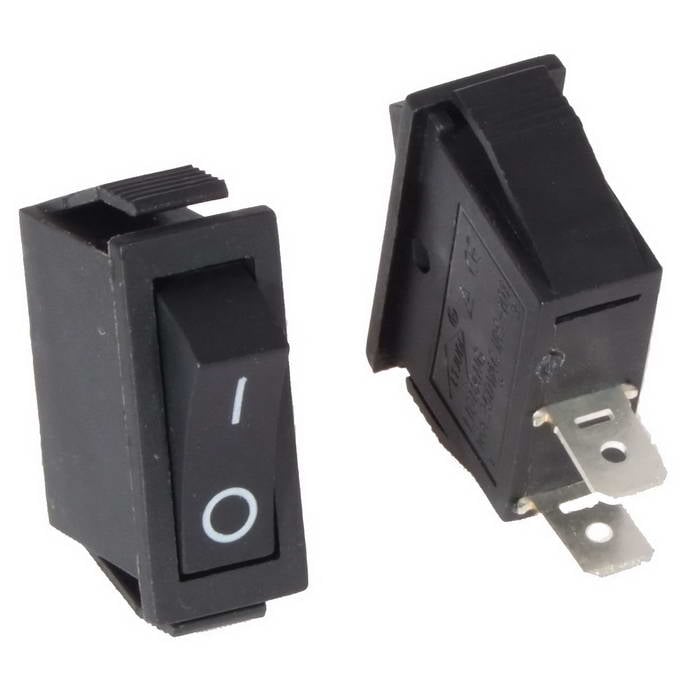

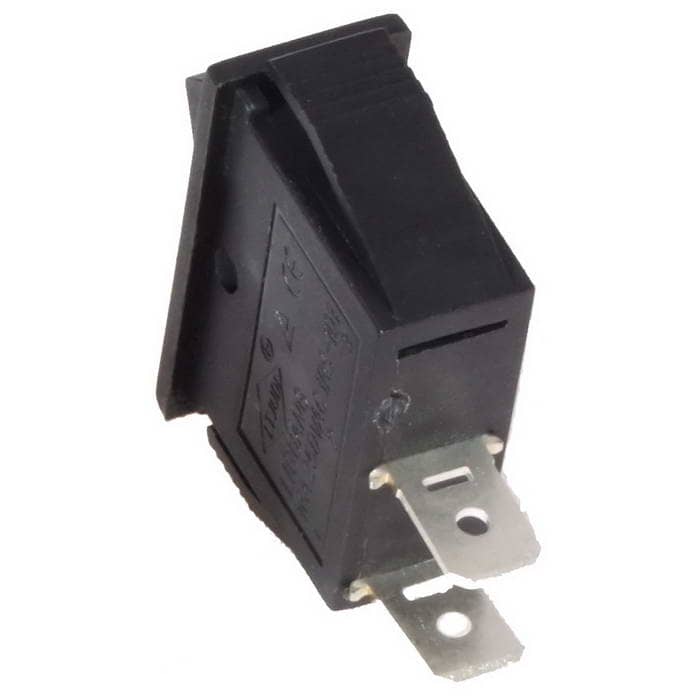

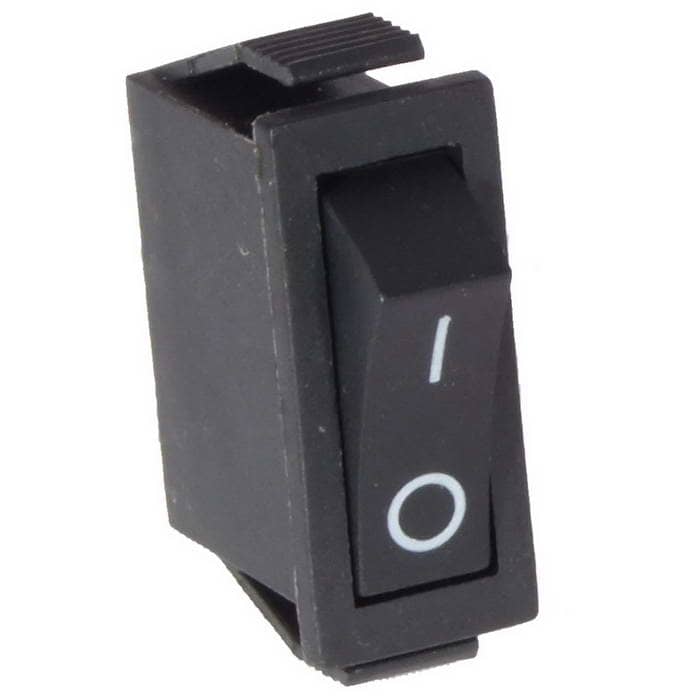

Клавишный переключатель RUICHI RS-101-1C, ON-OFF
Клавишный переключатель RUICHI RS-101-1C, ON-OFF
- MPN
- RS-101-1C ON-OFF
- Бренд
- Ruichi
- Артикул RU
- 109850
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 748 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 24 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
748 шт в наличии22,89 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 6.55
- Транспортная упаковка: размер/кол-во
- 31*31*19/1000
- Тип переключателя
- переключатель клавишный серии RS
- Схема переключения
- ON-OFF (SPST)
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- прямоугольник тип С (вогнутая)
- Максимальный ток, А
- (АС) - 20/ 15
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- 10.5x28.5
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- нет
- Диапазон рабочих температур, °C
- -25...+85
- Глубина, мм
- 36.9 (габарит)
- Ширина, мм
- 13.5
- Высота, мм
- 30.5 (по лицевой планке)
Описание
Клавишный переключатель RUICHI RS-101-1C, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202224 шт248 шт
202250 шт14700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-101-1C ON-OFFRUICHIАрт. RU 109850 22,89 ₽748 шт по каталогу |  33,23 ₽314 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  36,47 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  21,45 ₽600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  21,42 ₽2 750 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF (SPST) | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF-ON, SPDTОтличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Максимальный ток, А | (АС) - 20/ 15 | (АС) - 13/ 6,5Отличается | (АС) - 13/ 6,5Отличается | 6 (10)Отличается | —Нет данных |
- 33,23 ₽314 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 13/ 6,5Отличается
- 36,47 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 13/ 6,5Отличается
- 21,45 ₽600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог6 (10)Отличается
- 21,42 ₽2 750 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF-ON, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
