Datasheet RS-101-9C ON-OFF
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

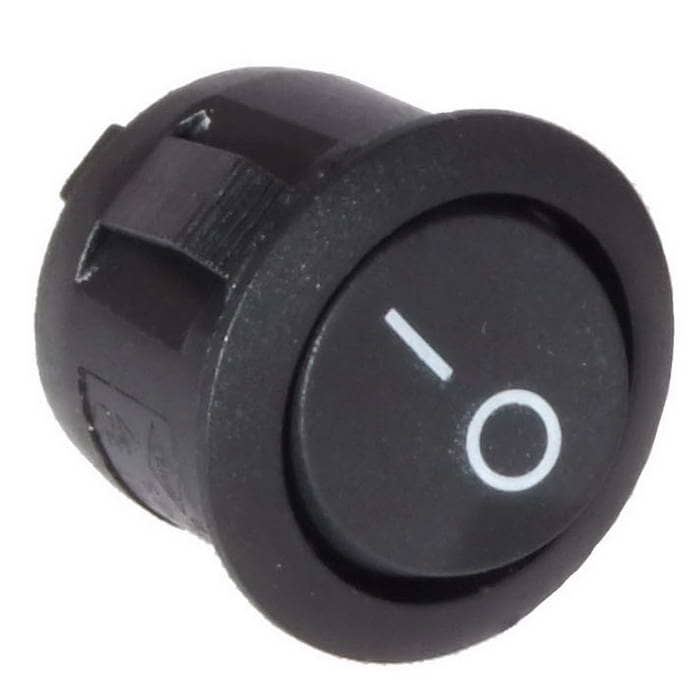

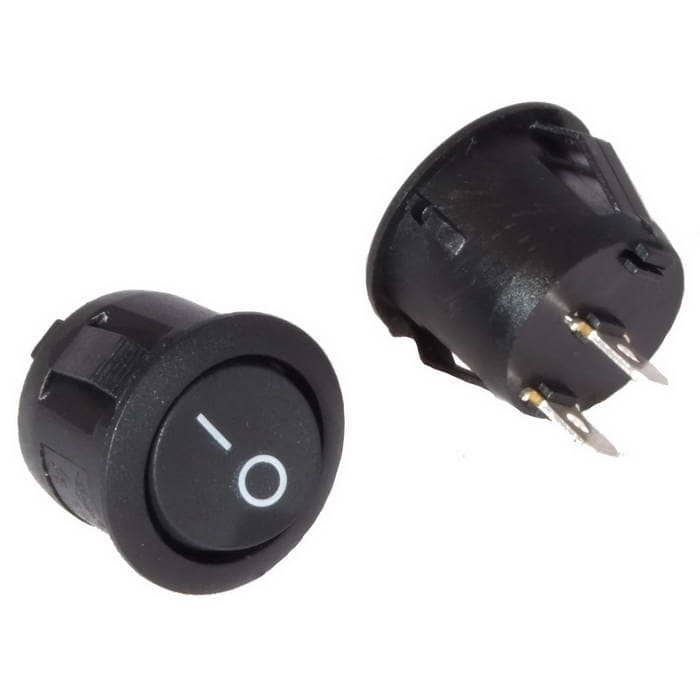

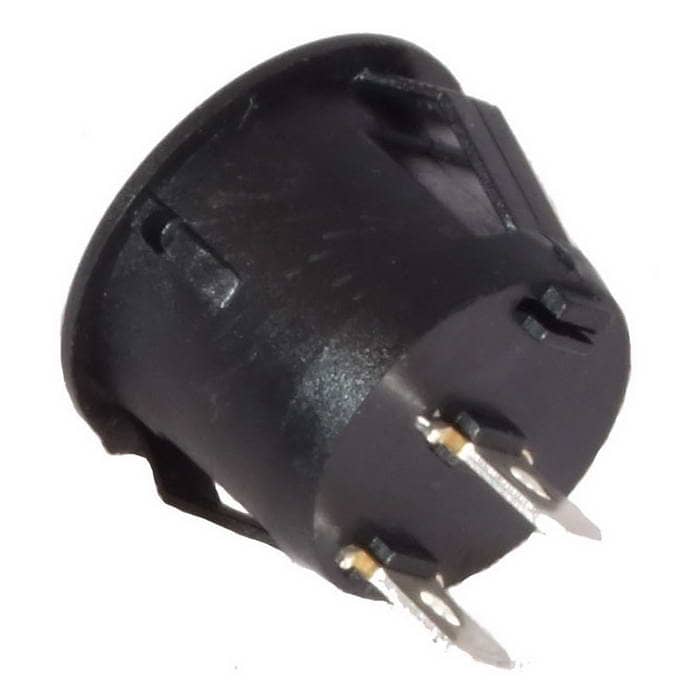

Клавишный переключатель RUICHI RS-101-9C, ON-OFF
Клавишный переключатель RUICHI RS-101-9C, ON-OFF
- MPN
- RS-101-9C ON-OFF
- Бренд
- Ruichi
- Артикул RU
- 109862
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 314 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 7 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
314 шт в наличии33,23 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

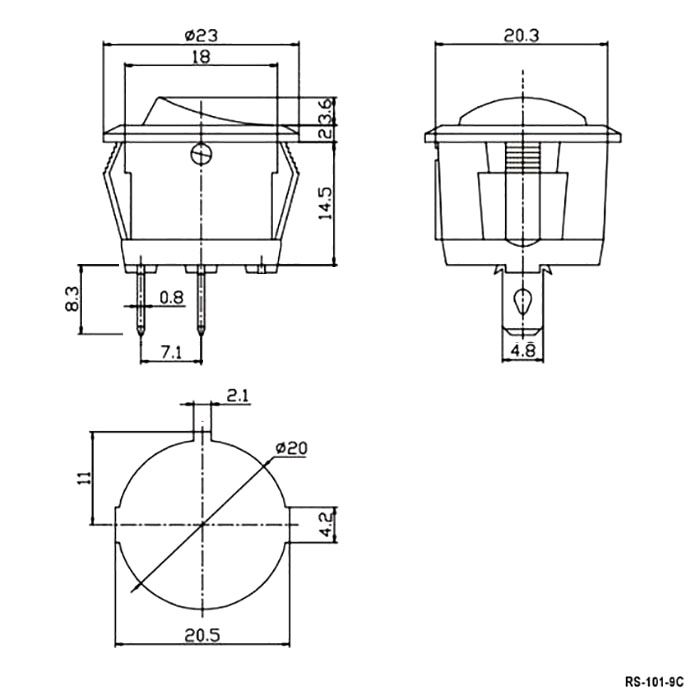

Документация и схема
Характеристики
- Вес брутто
- 4.95
- Транспортная упаковка: размер/кол-во
- 36*30*23/2000
- Тип переключателя
- переключатель клавишный серии RS
- Схема переключения
- ON-OFF (SPST)
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр корпуса, мм
- 23
- Максимальный ток, А
- (АС) - 13/ 6,5
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- Ф20
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- нет
- Диапазон рабочих температур, °C
- -25...+85
- Глубина, мм
- 28.4 (габарит)
Описание
Клавишный переключатель RUICHI RS-101-9C, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20257 шт214 шт
2025100 шт3300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-101-9C ON-OFFRUICHIАрт. RU 109862 33,23 ₽314 шт по каталогу |  36,47 ₽1 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  22,89 ₽748 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  37,69 ₽50 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  49,26 ₽230 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF (SPST) | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-ON (SPST)Отличается |
| Диаметр корпуса, мм | 23 | 23Совпадает | —Нет данных | —Нет данных | —Нет данных |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
- 36,47 ₽1 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог23Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 22,89 ₽748 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 37,69 ₽50 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 49,26 ₽230 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-ON (SPST)Отличается
- Диаметр корпуса, мм
- Текущий23Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
