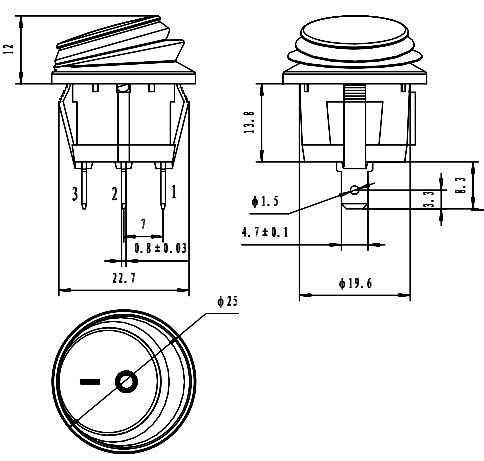

Схема SB040-12V RED IP65 on-off ф20.2mm
Габаритный чертёж и расположение контактов
Клавишный переключатель RUICHI SB040-12V
IP65, ON-OFF, диаметр 20.2 мм, красный
- MPN
- SB040-12V RED IP65 on-off ф20.2mm
- Бренд
- Ruichi
- Артикул RU
- 100441
Основные параметры
- Схема переключения
- ON-OFF, SPST
- Класс защиты
- IP65
- Тип переключателя
- Переключатель клавишный серии SB040
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 (2+1 подсветка) / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
490 шт в наличии63,34 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, SPST
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 12/ 10
- Сопротивление изоляции, МОм, не менее
- 1000 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 12 (DC)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 (2+1 подсветка) / 1 (3P)
- Форма клавиши
- круг Ф19 мм
- Диаметр корпуса, мм
- 25 (по манжете)
- Размер установочного отверстия, мм
- Ф20.2
- Тип подсветки
- LED 12 В
- Материал корпуса
- PA66
- Глубина, мм
- 34.5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP65
Упаковка и вес
- Вес брутто
- 8.40
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/1000
Другие параметры
- Тип переключателя
- Переключатель клавишный серии SB040
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 490 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Клавишный переключатель RUICHI SB040-12V, IP65, ON-OFF, диаметр 20.2 мм, красный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт440 шт
202650 шт9450 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSB040-12V RED IP65 on-off ф20.2mmRUICHIАрт. RU 100441 63,34 ₽490 шт по каталогу |  65,70 ₽1 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  53,86 ₽1 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  58,41 ₽475 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  60,76 ₽360 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | PA66Совпадает |
| Диаметр корпуса, мм | 25 (по манжете) | 25 (по манжете)Совпадает | 25 (по манжете)Совпадает | 25 (по манжете)Совпадает | —Нет данных |
| Коммутируемое напряжение, В | 12 (DC) | 12 (DC)Совпадает | 125 / 250 (АС); 24 (DC)Отличается | 125 / 250 (AС)Отличается | 125 / 250 (AС)Отличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
- 65,70 ₽1 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- 53,86 ₽1 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог125 / 250 (АС); 24 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- 58,41 ₽475 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог125 / 250 (AС)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- 60,76 ₽360 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог125 / 250 (AС)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
