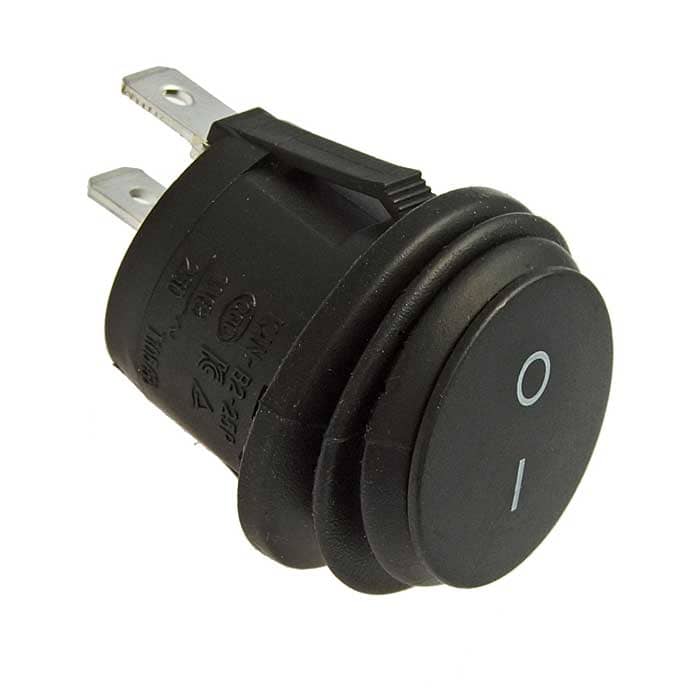

Клавишный переключатель RUICHI SB039

IP65, ON-OFF, диаметр 20.2 мм

MPN
SB039 IP65 on-off ф20.2mm
Бренд
Ruichi
Артикул RU
100069

Основные параметры

Схема переключения
ON-OFF, SPST
Класс защиты
IP65
Тип переключателя
Переключатель клавишный серии SB039
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/ 1 (2P)
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
Под заказ53,86 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

20 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, SPST
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
13/ 6,5 (AC); 12 (DC)
Сопротивление изоляции, МОм, не менее
1000 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (АС); 24 (DC)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/ 1 (2P)
Форма клавиши
круг Ф19 мм
Диаметр корпуса, мм
25 (по манжете)
Размер установочного отверстия, мм
Ф20.2
Тип подсветки
нет
Материал корпуса
PA66
Глубина, мм
34

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+105
Класс защиты
IP65

Упаковка и вес

Вес брутто
6.98
Транспортная упаковка: размер/кол-во
48*32*27/2000

Другие параметры

Тип переключателя
Переключатель клавишный серии SB039

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SB039 IP65 on-off ф20.2mm

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема SB039 IP65 on-off ф20.2mm
IMAGE · Схема

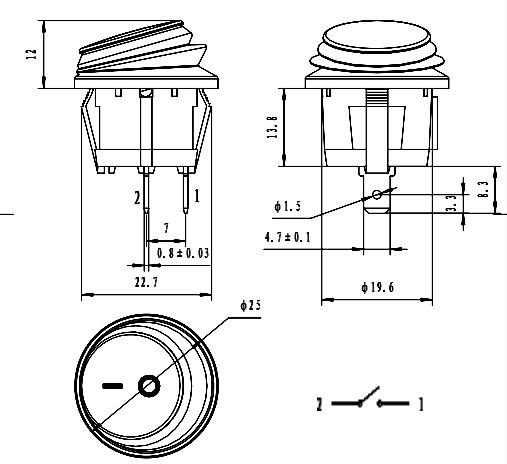

Схема SB039 IP65 on-off ф20.2mm

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 22.07.2026
Источник / остаток
Каталог RU Electronics · 2 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI SB039, IP65, ON-OFF, диаметр 20.2 мм – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSB039 IP65 on-off ф20.2mmRUICHIАрт. RU 100069
53,86 ₽Под заказ
Параметрический вариантRUICHISB040 RED IP65 on-off ф20.2mmАрт. RU 100103
62,24 ₽310 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISB040-12V BLUE IP65 on-off ф20.2mmАрт. RU 100440
72,24 ₽750 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISB040-12V RED IP65 on-off ф20.2mmАрт. RU 100441
72,24 ₽1 726 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISB068-12V IP65 on-off 10.5x28.5mmАрт. RU 100442
69,93 ₽425 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Схема переключенияON-OFF, SPSTON-OFF, SPSTСовпадаетON-OFF, SPSTСовпадаетON-OFF, SPSTСовпадаетON-OFF, SPSTСовпадает
Материал корпусаPA66PA66СовпадаетPA66СовпадаетPA66СовпадаетPA66Совпадает
Диаметр корпуса, мм25 (по манжете)25 (по манжете)Совпадает25 (по манжете)Совпадает25 (по манжете)Совпадает—Нет данных
Коммутируемое напряжение, В125 / 250 (АС); 24 (DC)125 / 250 (AС)Отличается12 (DC)Отличается12 (DC)Отличается12 (DC)Отличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
  • Параметрический вариантRUICHISB040 RED IP65 on-off ф20.2mmАрт. RU 100103
    62,24 ₽310 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Материал корпуса
    ТекущийPA66АналогPA66Совпадает
    Диаметр корпуса, мм
    Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (АС); 24 (DC)Аналог125 / 250 (AС)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISB040-12V BLUE IP65 on-off ф20.2mmАрт. RU 100440
    72,24 ₽750 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Материал корпуса
    ТекущийPA66АналогPA66Совпадает
    Диаметр корпуса, мм
    Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (АС); 24 (DC)Аналог12 (DC)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISB040-12V RED IP65 on-off ф20.2mmАрт. RU 100441
    72,24 ₽1 726 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Материал корпуса
    ТекущийPA66АналогPA66Совпадает
    Диаметр корпуса, мм
    Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (АС); 24 (DC)Аналог12 (DC)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISB068-12V IP65 on-off 10.5x28.5mmАрт. RU 100442
    69,93 ₽425 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Материал корпуса
    ТекущийPA66АналогPA66Совпадает
    Диаметр корпуса, мм
    Текущий25 (по манжете)Аналог—Нет данных
    Коммутируемое напряжение, В
    Текущий125 / 250 (АС); 24 (DC)Аналог12 (DC)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
