Datasheet SB040 RED IP65 on-off ф20.2mm
Технические параметры, размеры и рекомендации производителя

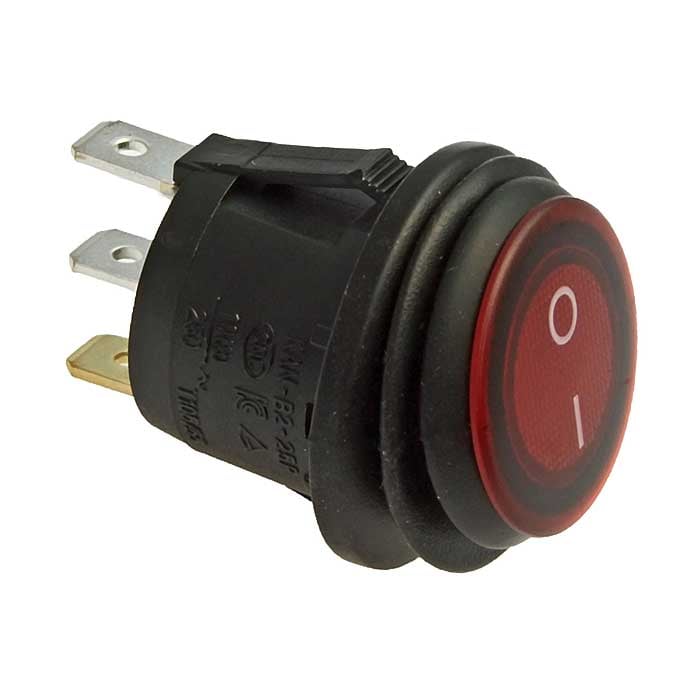

Клавишный переключатель RUICHI SB040
IP65, ON-OFF, диаметр 20.2 мм, красный
- MPN
- SB040 RED IP65 on-off ф20.2mm
- Бренд
- Ruichi
- Артикул RU
- 100103
Основные параметры
- Схема переключения
- ON-OFF, SPST
- Класс защиты
- IP65
- Тип переключателя
- Переключатель клавишный серии SB040
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 (2+1 подсветка) / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
Под заказ58,41 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, SPST
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 12/ 10
- Сопротивление изоляции, МОм, не менее
- 1000 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 (2+1 подсветка) / 1 (3P)
- Форма клавиши
- круг Ф19 мм
- Диаметр корпуса, мм
- 25 (по манжете)
- Размер установочного отверстия, мм
- Ф20.2
- Тип подсветки
- неоновая, 250 В
- Материал корпуса
- PA66
- Глубина, мм
- 34.5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP65
Упаковка и вес
- Вес брутто
- 8.80
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/750
Другие параметры
- Тип переключателя
- Переключатель клавишный серии SB040

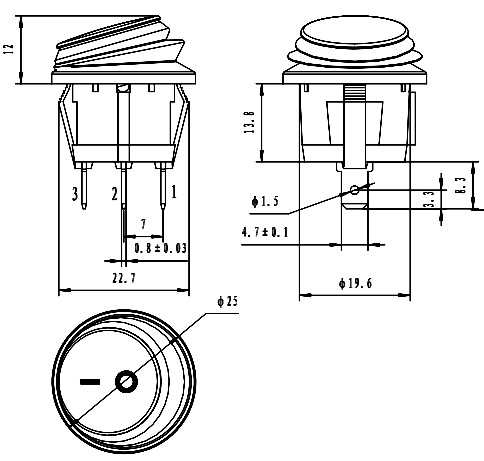

Документация и схема
Условия поставки
Обновлено 15.08.2026- Источник / остаток
- Каталог RU Electronics · 475 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI SB040, IP65, ON-OFF, диаметр 20.2 мм, красный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSB040 RED IP65 on-off ф20.2mmRUICHIАрт. RU 100103 58,41 ₽Под заказ |  63,34 ₽490 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  53,86 ₽1 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  65,70 ₽1 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  58,36 ₽1 460 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF-ON, SPDTОтличается |
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | PA66Совпадает |
| Диаметр корпуса, мм | 25 (по манжете) | 25 (по манжете)Совпадает | 25 (по манжете)Совпадает | 25 (по манжете)Совпадает | —Нет данных |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 12 (DC)Отличается | 125 / 250 (АС); 24 (DC)Отличается | 12 (DC)Отличается | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
- 63,34 ₽490 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог12 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- 53,86 ₽1 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (АС); 24 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- 65,70 ₽1 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог25 (по манжете)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог12 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- 58,36 ₽1 460 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF-ON, SPDTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса, мм
- Текущий25 (по манжете)Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
