Схема SB068-12V IP65 on-off 10.5x28.5mm

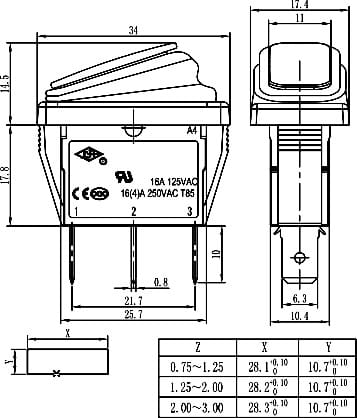

Габаритный чертёж и расположение контактов
Клавишные (рокерные) переключатели
Клавишный переключатель RUICHI SB068-12V, IP65, ON-OFF, 10.5x28.5 мм
Клавишный переключатель RUICHI SB068-12V, IP65, ON-OFF, 10.5x28.5 мм
- MPN
- SB068-12V IP65 on-off 10.5x28.5mm
- Бренд
- Ruichi
- Артикул RU
- 100442
- Каталог обновлён
- 21.07.2026
- Источник / остаток
- Каталог RU Electronics · 19 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
19 шт в наличии62,31 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Вес брутто
- 9.94
- Транспортная упаковка: размер/кол-во
- 37*29*32/500
- Тип переключателя
- Переключатель клавишный серии SB068
- Схема переключения
- ON-OFF, SPST
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 (2+1 подсветка) / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 12 (DC)
- Контактное сопротивление, мОм, не более
- 50
- Размер установочного отверстия, мм
- 10.5x28.5
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- LED 12 В
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP65
- Материал корпуса
- PA66
- Глубина, мм
- 42.5
- Ширина, мм
- 17.4 (по манжете)
- Высота, мм
- 34* (по манжете)
Описание
Клавишный переключатель RUICHI SB068-12V, IP65, ON-OFF, 10.5x28.5 мм – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт1919 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSB068-12V IP65 on-off 10.5x28.5mmRUICHIАрт. RU 100442 62,31 ₽19 шт по каталогу |  63,34 ₽1 080 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  65,70 ₽160 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  60,76 ₽650 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  53,86 ₽1 750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | PA66Совпадает |
| Коммутируемое напряжение, В | 12 (DC) | 12 (DC)Совпадает | 12 (DC)Совпадает | 125 / 250 (AС)Отличается | 125 / 250 (АС); 24 (DC)Отличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (500 В, 1 мин.) МОм | 1000 (500 В, 1 мин.) МОмСовпадает | 1000 (500 В, 1 мин.) МОмСовпадает | 1000 (500 В, 1 мин.) МОмСовпадает | 1000 (500 В, 1 мин.) МОмСовпадает |
- 63,34 ₽1 080 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
- 65,70 ₽160 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
- 60,76 ₽650 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог125 / 250 (AС)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
- 53,86 ₽1 750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог125 / 250 (АС); 24 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
