Datasheet ASW-02D черный
Технические параметры, размеры и рекомендации производителя
Клавишный переключатель автомобильный RUICHI ASW-02D
ON-ON, DPDT, 20 А, 30 В, 50 мОм, LED подсветка, чёрный
- MPN
- ASW-02D черный
- Бренд
- Ruichi
- Артикул RU
- 57057
Основные параметры
- Схема переключения
- ON-ON, DPDT
- Тип переключателя
- Переключатель клавишный сдвоенный серии ASW-02 с подсветкой
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/ 2 (5P) - один контакт общий
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 20/ 10
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
11 шт в наличии100,65 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-ON, DPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 20/ 10
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 12 / 30 (DС)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/ 2 (5P) - один контакт общий
- Размер установочного отверстия, мм
- 18 x 38
- Тип подсветки
- LED, красный
- Глубина, мм
- 32.3
- Ширина, мм
- 17.6 (корпус); 20.8 (полная)
- Высота, мм
- 41.4
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 17.20
- Транспортная упаковка: размер/кол-во
- 46*24*20/500
Другие параметры
- Тип переключателя
- Переключатель клавишный сдвоенный серии ASW-02 с подсветкой

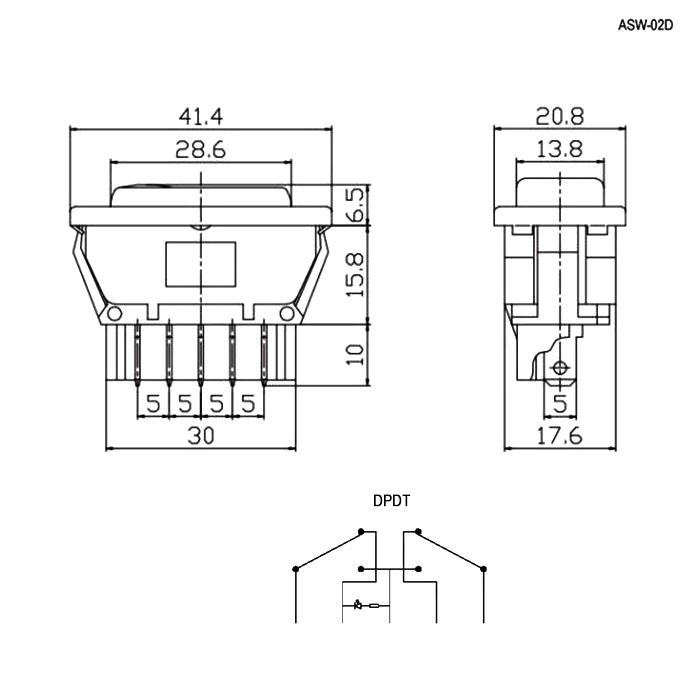

Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 11 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2016
- Документация
- Datasheet: 1
Описание
Клавишный переключатель автомобильный RUICHI ASW-02D, ON-ON, DPDT, 20 А, 30 В, 50 мОм, LED подсветка, чёрный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20161 шт1111 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарASW-02D черныйRUICHIАрт. RU 57057 100,65 ₽11 шт по каталогу |  178,22 ₽430 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  66,83 ₽500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  55,71 ₽459 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  80,18 ₽1 590 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON, DPDT | ON-ON, DPDTСовпадает | ON-ON, SPSTОтличается | ON-OFF, SPSTОтличается | ON-OFF, SPSTОтличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Коммутируемое напряжение, В | 12 / 30 (DС) | 12 / 30 (DС)Совпадает | 12 (DC)Отличается | 12 (DC)Отличается | 12 (DC)Отличается |
| Максимальный ток, А | 20/ 10 | 20/ 10Совпадает | 20Отличается | 20Отличается | 20Отличается |
- 178,22 ₽430 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, DPDTАналогON-ON, DPDTСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Коммутируемое напряжение, В
- Текущий12 / 30 (DС)Аналог12 / 30 (DС)Совпадает
- Максимальный ток, А
- Текущий20/ 10Аналог20/ 10Совпадает
- 66,83 ₽500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, DPDTАналогON-ON, SPSTОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Коммутируемое напряжение, В
- Текущий12 / 30 (DС)Аналог12 (DC)Отличается
- Максимальный ток, А
- Текущий20/ 10Аналог20Отличается
- 55,71 ₽459 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, DPDTАналогON-OFF, SPSTОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Коммутируемое напряжение, В
- Текущий12 / 30 (DС)Аналог12 (DC)Отличается
- Максимальный ток, А
- Текущий20/ 10Аналог20Отличается
- 80,18 ₽1 590 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, DPDTАналогON-OFF, SPSTОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Коммутируемое напряжение, В
- Текущий12 / 30 (DС)Аналог12 (DC)Отличается
- Максимальный ток, А
- Текущий20/ 10Аналог20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
