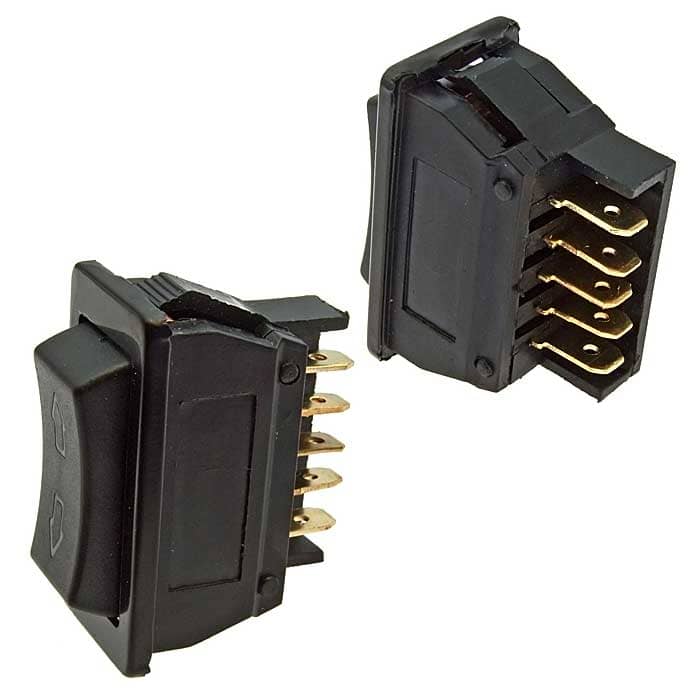

Клавишный переключатель автомобильный RUICHI ASW-01

ON-ON, DPDT, 20 А, 30 В, 50 мОм, чёрный

MPN
ASW-01 черный
Бренд
Ruichi
Артикул RU
57056

Основные параметры

Схема переключения
ON-ON, DPDT
Тип переключателя
Переключатель клавишный сдвоенный серии ASW-01
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/ 2 (5P) - один контакт общий
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
20/ 10
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Все характеристики
Документация
340 шт в наличии178,22 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-ON, DPDT
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
20/ 10
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Коммутируемое напряжение, В
12 / 30 (DС)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Кол-во контактов в группе/ кол-во групп (всего контактов)
3/ 2 (5P) - один контакт общий
Размер установочного отверстия, мм
18 x 38
Глубина, мм
33,3
Ширина, мм
20.8
Высота, мм
41.4

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
17.86
Транспортная упаковка: размер/кол-во
42*28*23.5/700

Другие параметры

Тип переключателя
Переключатель клавишный сдвоенный серии ASW-01

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ASW-01 черный

Технические параметры, размеры и рекомендации производителя

Скачать

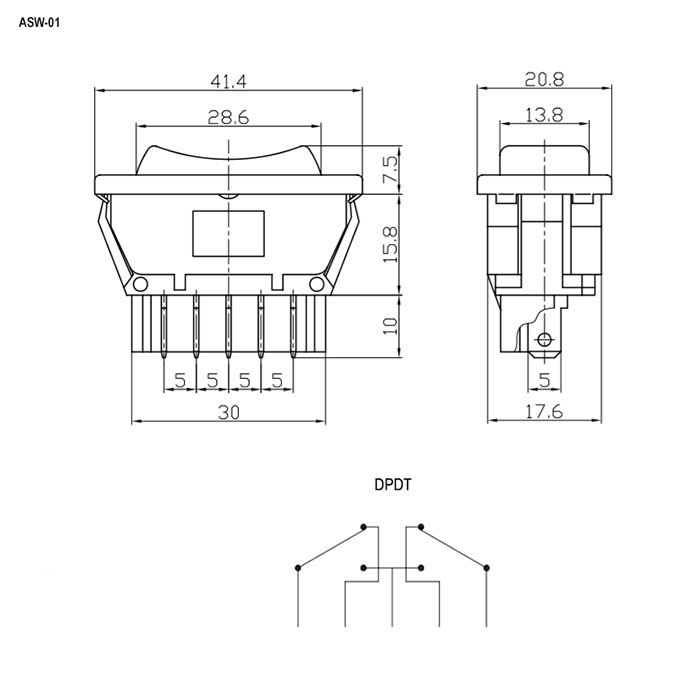

Миниатюра: Схема ASW-01 черный
IMAGE · Схема

Схема ASW-01 черный

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 340 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Клавишный переключатель автомобильный RUICHI ASW-01, ON-ON, DPDT, 20 А, 30 В, 50 мОм, чёрный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт34340 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарASW-01 черныйRUICHIАрт. RU 57056
178,22 ₽340 шт по каталогу
Параметрический вариантRUICHIASW-02D черныйАрт. RU 57057
100,65 ₽200 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIASW-09-102 on-on зеленыйАрт. RU 57065
71,46 ₽500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIASW-09-102 on-on красныйАрт. RU 65326
66,83 ₽500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIASW-09D кр. подсветкаАрт. RU 71233
55,71 ₽449 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияON-ON, DPDTON-ON, DPDTСовпадаетON-ON, SPSTОтличаетсяON-ON, SPSTОтличаетсяON-OFF, SPSTОтличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В) МОм100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Коммутируемое напряжение, В12 / 30 (DС)12 / 30 (DС)Совпадает12 (DC)Отличается12 (DC)Отличается12 (DC)Отличается
Максимальный ток, А20/ 1020/ 10Совпадает20Отличается20Отличается20Отличается
  • Параметрический вариантRUICHIASW-02D черныйАрт. RU 57057
    100,65 ₽200 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, DPDTАналогON-ON, DPDTСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий12 / 30 (DС)Аналог12 / 30 (DС)Совпадает
    Максимальный ток, А
    Текущий20/ 10Аналог20/ 10Совпадает
    Открыть товар
  • Параметрический вариантRUICHIASW-09-102 on-on зеленыйАрт. RU 57065
    71,46 ₽500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, DPDTАналогON-ON, SPSTОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий12 / 30 (DС)Аналог12 (DC)Отличается
    Максимальный ток, А
    Текущий20/ 10Аналог20Отличается
    Открыть товар
  • Параметрический вариантRUICHIASW-09-102 on-on красныйАрт. RU 65326
    66,83 ₽500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, DPDTАналогON-ON, SPSTОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий12 / 30 (DС)Аналог12 (DC)Отличается
    Максимальный ток, А
    Текущий20/ 10Аналог20Отличается
    Открыть товар
  • Параметрический вариантRUICHIASW-09D кр. подсветкаАрт. RU 71233
    55,71 ₽449 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, DPDTАналогON-OFF, SPSTОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий12 / 30 (DС)Аналог12 (DC)Отличается
    Максимальный ток, А
    Текущий20/ 10Аналог20Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
