Datasheet XY2500F-AV-06P 5mm(2EDKA-06)
Технические параметры, размеры и рекомендации производителя

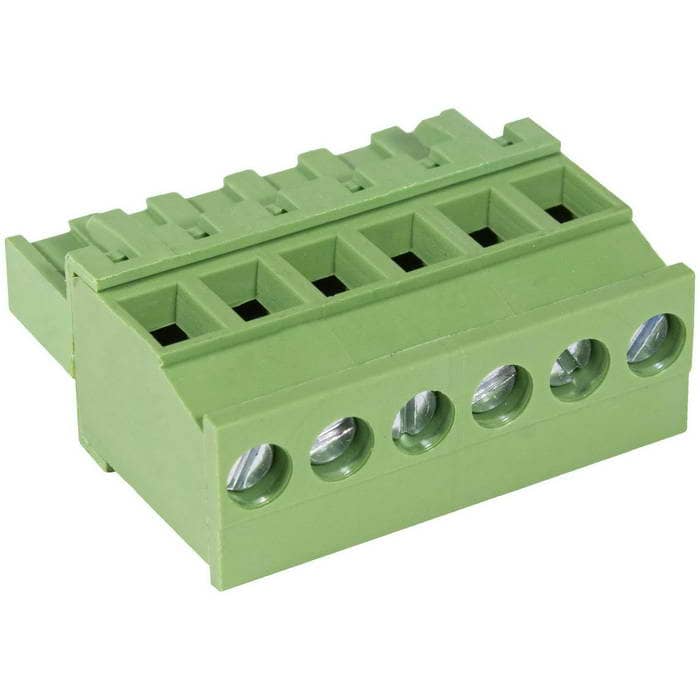

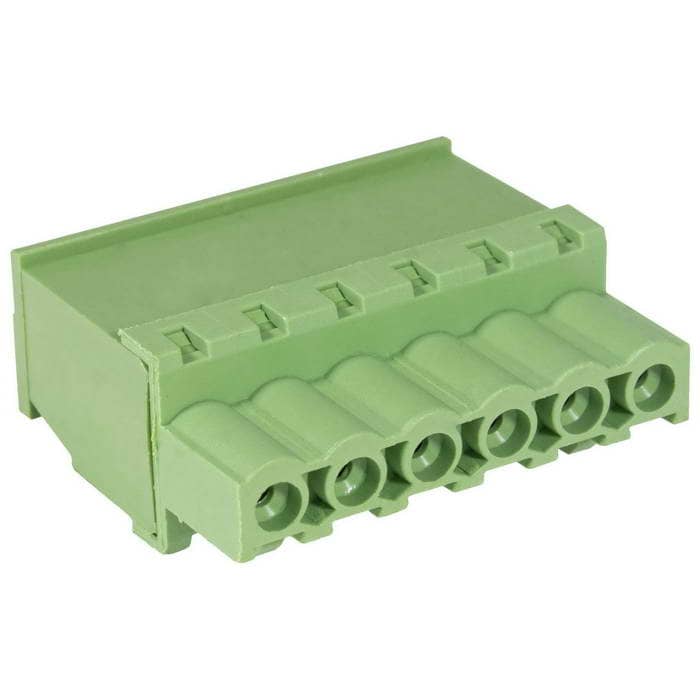

Разъемный клеммный блок на кабель SZC XY2500F-AV-06P ( 2EDGKA-5.0-06P / 2EGTKA-5.0-06P )
розетка (F), 6 контактов, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- XY2500F-AV-06P 5mm(2EDKA-06)
- Бренд
- SZC
- Артикул RU
- 58247
Основные параметры
- Номинальный ток
- 12 А
- Высота
- 12,8 мм
- Ширина
- 30 мм
- Глубина
- 25,8 мм
- Сечение провода
- 2,5 мм?
- Совместимость
- 5мм: XY2500R-A-06P; XY2500V-A-06P
2 880 шт в наличии30,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 12 А
Монтаж и корпус
- Высота
- 12,8 мм
- Ширина
- 30 мм
- Глубина
- 25,8 мм
- Количество контактов
- 6
- Материал корпуса
- Pa66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+100 °С
Упаковка и вес
- Вес брутто
- 10.53
- Транспортная упаковка: размер/кол-во
- 48*31.5*27/1500
Другие параметры
- Сечение провода
- 2,5 мм?
- Совместимость
- 5мм: XY2500R-A-06P; XY2500V-A-06P
- Шаг разъёма
- 5,0 мм
- Тип разъёма
- клеммник разъемный угловой серии XY2500, розетка (F)

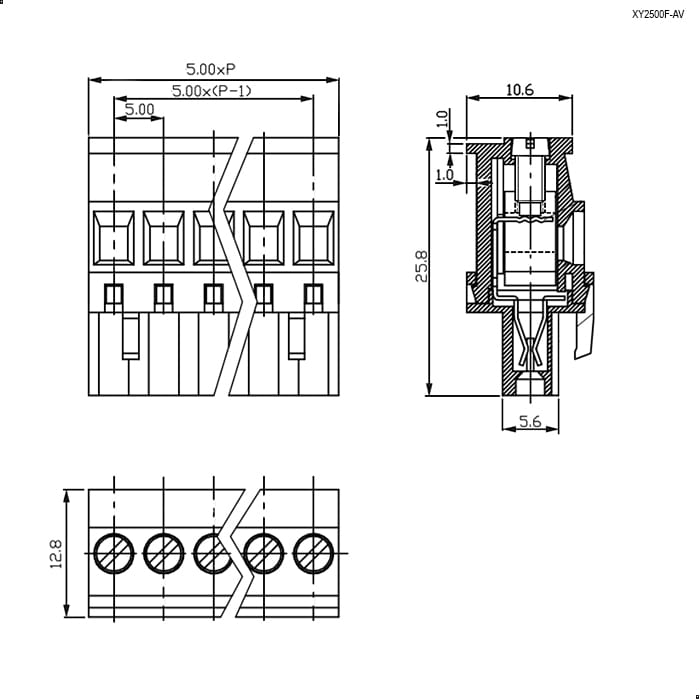

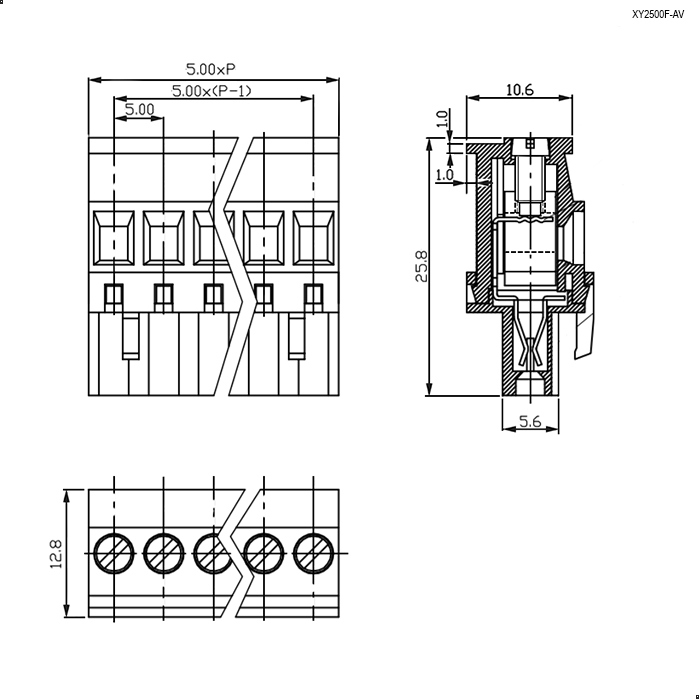

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 2 880 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 500 шт · только целая упаковка
- Фасовка
- 25 / 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2020 / 2022
- Документация
- Datasheet: 1
Описание

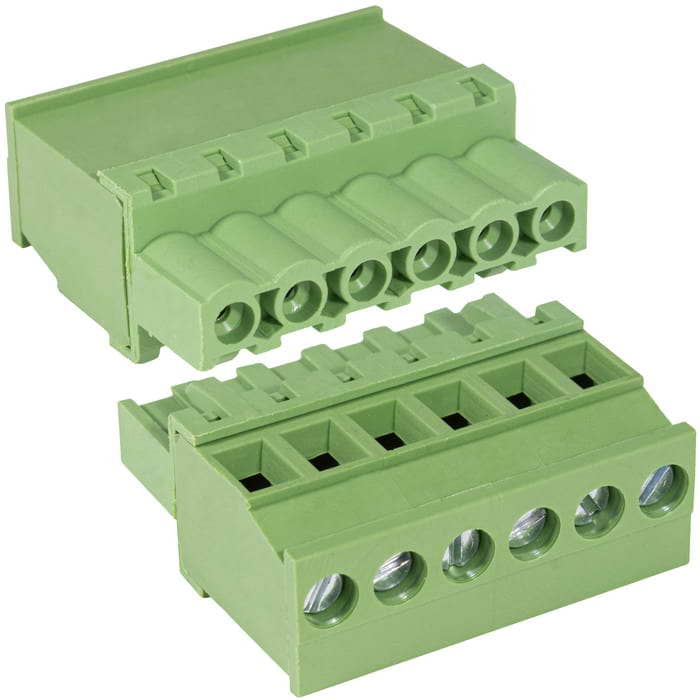

Клеммник разъемный угловой, розетка (F) SZC XY2500F-AV-06P, 6 контактов с шагом 5,0 мм, 12 А, 28-12 AWG, 2,5 мм?, PA66 – это конструкции, состоящие из 2-х частей. Одна из которых крепится на плате, а вторая – непсредственно на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202025 шт36900 шт
202230 шт661 980 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарXY2500F-AV-06P 5mm(2EDKA-06)SZCАрт. RU 58247 30,00 ₽2 880 шт по каталогу |  30,50 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  9,77 ₽6 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  4,50 ₽950 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  7,25 ₽3 920 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | клеммник разъемный угловой серии XY2500, розетка (F) | клеммник разъемный угловой серии XY2500, розетка (F)Совпадает | клеммник разъемный прямой, розетка (F)Отличается | клеммник разъемный прямой, вилка (M)Отличается | клеммник разъемный угловой (R), вилка (M)Отличается |
| Количество контактов | 6 | 8Отличается | 4Отличается | 8Отличается | 8Отличается |
| Материал корпуса | Pa66 UL94V-0 | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает |
| Номинальный ток | 12 А | 12 АСовпадает | 12 АСовпадает | 12 АСовпадает | 12 АСовпадает |
| Высота | 12,8 мм | 15 ммОтличается | 15 ммОтличается | 8,4 ммОтличается | 8,4 (корпус) ммОтличается |
- 30,50 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой серии XY2500, розетка (F)Аналогклеммник разъемный угловой серии XY2500, розетка (F)Совпадает
- Количество контактов
- Текущий6Аналог8Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий12,8 ммАналог15 ммОтличается
- 9,77 ₽6 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой серии XY2500, розетка (F)Аналогклеммник разъемный прямой, розетка (F)Отличается
- Количество контактов
- Текущий6Аналог4Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий12,8 ммАналог15 ммОтличается
- 4,50 ₽950 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой серии XY2500, розетка (F)Аналогклеммник разъемный прямой, вилка (M)Отличается
- Количество контактов
- Текущий6Аналог8Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий12,8 ммАналог8,4 ммОтличается
- 7,25 ₽3 920 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой серии XY2500, розетка (F)Аналогклеммник разъемный угловой (R), вилка (M)Отличается
- Количество контактов
- Текущий6Аналог8Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий12,8 ммАналог8,4 (корпус) ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
