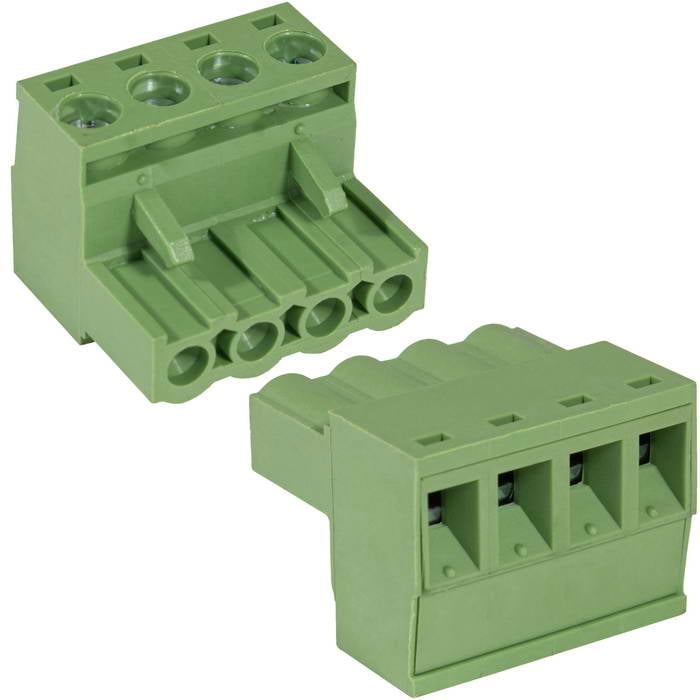

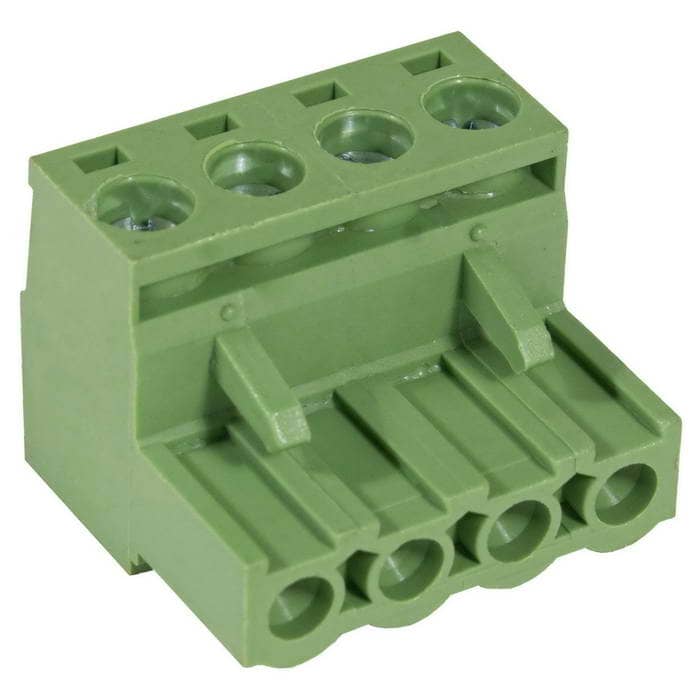

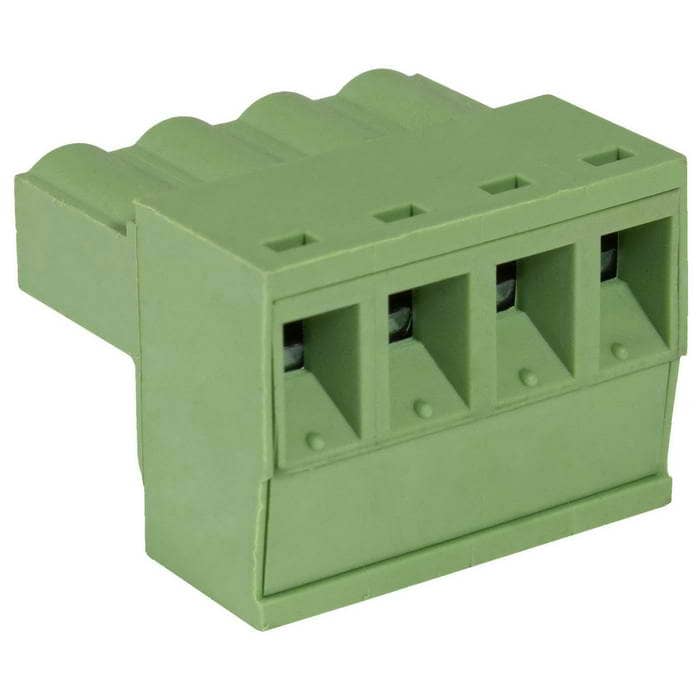

Клеммник разъемный винтовой прямой

розетка (F) SZC XY2500F-A-04P ( 2ERGK-5.0-04P / 2EDGK-5.0-04P / 2EGTK-5.0-04P ), 4 контакта с шагом 5,0 мм, 12 А, 28-12 AWG, 2,5 мм?, PA66

Товар подлежит обязательной маркировке
MPN
XY2500F-A-04P (2EDGK-04P) 5mm
Бренд
SZC
Артикул RU
58251

Основные параметры

Номинальный ток
12 А
Высота
15 мм
Ширина
20 мм
Глубина
18,1 мм
Сечение провода
2,5 мм?
Совместимость
5мм: XY2500R-A-04P; XY2500V-A-04P
Все характеристики
Документация
6 100 шт в наличии9,77 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Номинальный ток
12 А

Монтаж и корпус

Высота
15 мм
Ширина
20 мм
Глубина
18,1 мм
Количество контактов
4
Материал корпуса
Pa66 UL94V-0

Условия эксплуатации

Диапазон рабочих температур
-40...+100 °С

Упаковка и вес

Вес брутто
5.88
Транспортная упаковка: размер/кол-во
28.5*21*19/800

Другие параметры

Сечение провода
2,5 мм?
Совместимость
5мм: XY2500R-A-04P; XY2500V-A-04P
Шаг разъёма
5,0 мм
Тип разъёма
клеммник разъемный прямой, розетка (F)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet XY2500F-A-04P (2EDGK-04P) 5mm

Технические параметры, размеры и рекомендации производителя

Скачать

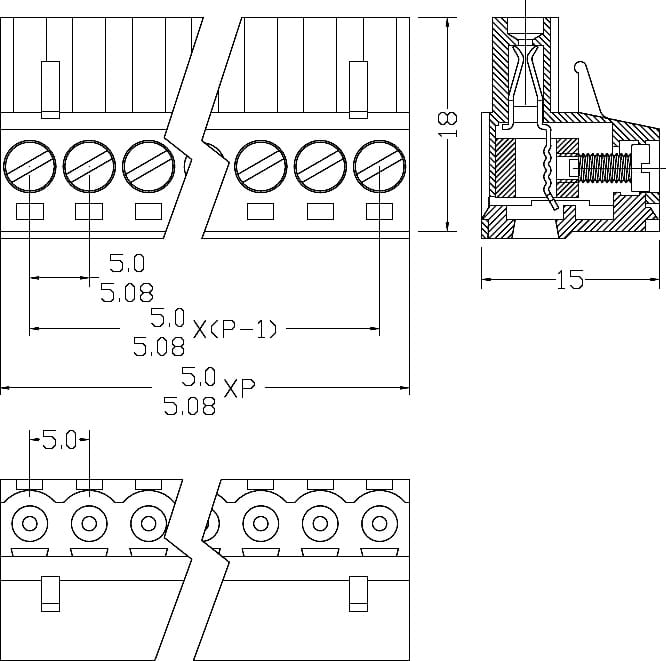

Миниатюра: Схема XY2500F-A-04P (2EDGK-04P) 5mm
IMAGE · Схема

Схема XY2500F-A-04P (2EDGK-04P) 5mm

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 6 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Клеммник разъемный винтовой прямой, розетка (F) SZC XY2500F-A-04P, 4 контакта с шагом 5,0 мм, 12 А, 28-12 AWG, 2,5 мм?, PA66 – это конструкции, состоящие из 2-х частей. Одна из которых крепится на плате, а вторая – непсредственно на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт616 100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарXY2500F-A-04P (2EDGK-04P) 5mmSZCАрт. RU 58251
9,77 ₽6 100 шт по каталогу
Аналог из источникаRUICHI2ERGK-5.0-04PАрт. RU 125714
9,04 ₽10 050 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантSZCXY2500F-AV-06P 5mm(2EDKA-06)Арт. RU 58247
30,00 ₽2 880 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSZCXY2500F-A-08P (2EDGK-08P) 5mmАрт. RU 58253
19,18 ₽1 830 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSZCXY2500V-A-08P (2EDGV-08P) 5mmАрт. RU 58238
4,50 ₽900 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип разъёмаклеммник разъемный прямой, розетка (F)разъемный клеммный блок на кабель, 4 контакта, серии 2ERGK-5.0, розетка (F)Отличаетсяклеммник разъемный угловой серии XY2500, розетка (F)Отличаетсяклеммник разъемный прямой, розетка (F)Совпадаетклеммник разъемный прямой, вилка (M)Отличается
Количество контактов44Совпадает6Отличается8Отличается8Отличается
Материал корпусаPa66 UL94V-0PA66 UL94V-0, зеленыйОтличаетсяPa66 UL94V-0СовпадаетPA66 UL94V-0, зеленыйОтличаетсяPa66 UL94V-0Совпадает
Номинальный ток12 А15 АОтличается12 АСовпадает12 АСовпадает12 АСовпадает
Диапазон рабочих температур-40...+100 °С-40...+105 °СОтличается-40...+100 °ССовпадает-40...+100 °ССовпадает-40...+100 °ССовпадает
  • Аналог из источникаRUICHI2ERGK-5.0-04PАрт. RU 125714
    9,04 ₽10 050 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип разъёма
    Текущийклеммник разъемный прямой, розетка (F)Аналогразъемный клеммный блок на кабель, 4 контакта, серии 2ERGK-5.0, розетка (F)Отличается
    Количество контактов
    Текущий4Аналог4Совпадает
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
    Номинальный ток
    Текущий12 ААналог15 АОтличается
    Диапазон рабочих температур
    Текущий-40...+100 °САналог-40...+105 °СОтличается
    Открыть товар
  • Параметрический вариантSZCXY2500F-AV-06P 5mm(2EDKA-06)Арт. RU 58247
    30,00 ₽2 880 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    Текущийклеммник разъемный прямой, розетка (F)Аналогклеммник разъемный угловой серии XY2500, розетка (F)Отличается
    Количество контактов
    Текущий4Аналог6Отличается
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Номинальный ток
    Текущий12 ААналог12 АСовпадает
    Диапазон рабочих температур
    Текущий-40...+100 °САналог-40...+100 °ССовпадает
    Открыть товар
  • Параметрический вариантSZCXY2500F-A-08P (2EDGK-08P) 5mmАрт. RU 58253
    19,18 ₽1 830 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    Текущийклеммник разъемный прямой, розетка (F)Аналогклеммник разъемный прямой, розетка (F)Совпадает
    Количество контактов
    Текущий4Аналог8Отличается
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
    Номинальный ток
    Текущий12 ААналог12 АСовпадает
    Диапазон рабочих температур
    Текущий-40...+100 °САналог-40...+100 °ССовпадает
    Открыть товар
  • Параметрический вариантSZCXY2500V-A-08P (2EDGV-08P) 5mmАрт. RU 58238
    4,50 ₽900 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    Текущийклеммник разъемный прямой, розетка (F)Аналогклеммник разъемный прямой, вилка (M)Отличается
    Количество контактов
    Текущий4Аналог8Отличается
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Номинальный ток
    Текущий12 ААналог12 АСовпадает
    Диапазон рабочих температур
    Текущий-40...+100 °САналог-40...+100 °ССовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
