Datasheet XY2500V-A-08P (2EDGV-08P) 5mm
Технические параметры, размеры и рекомендации производителя

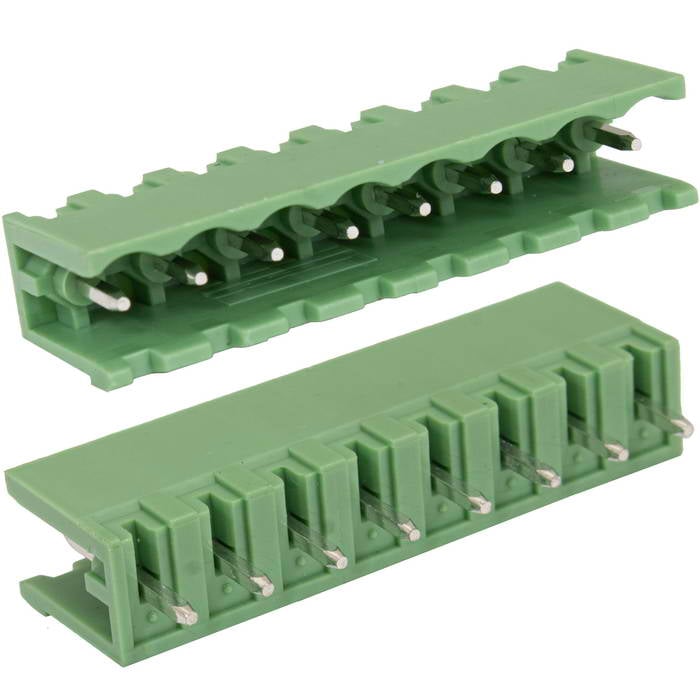

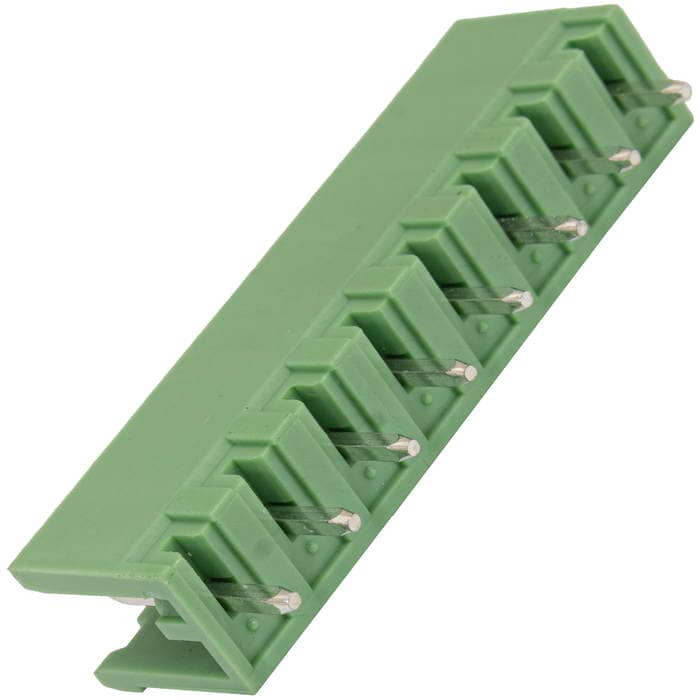

Клеммник разъемный прямой
вилка (M) SZC XY2500V-A-08P, 8 контактов с шагом 5,0 мм, 12 А, 2,5 мм?, -40…+100 °С, PA66
Товар подлежит обязательной маркировке- MPN
- XY2500V-A-08P (2EDGV-08P) 5mm
- Бренд
- SZC
- Артикул RU
- 58238
Основные параметры
- Номинальный ток
- 12 А
- Высота
- 8,4 мм
- Ширина
- 40 мм
- Глубина
- 12 (корпус) мм
- Совместимость
- 5мм: XY2500F-A-08P; XY2500F-AV-08P
- Шаг разъёма
- 5,0 мм
950 шт в наличии4,50 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 12 А
Монтаж и корпус
- Высота
- 8,4 мм
- Ширина
- 40 мм
- Глубина
- 12 (корпус) мм
- Количество контактов
- 8
- Материал корпуса
- Pa66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+100 °С
Упаковка и вес
- Вес брутто
- 3.27
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/2000
Другие параметры
- Совместимость
- 5мм: XY2500F-A-08P; XY2500F-AV-08P
- Шаг разъёма
- 5,0 мм
- Тип разъёма
- клеммник разъемный прямой, вилка (M)

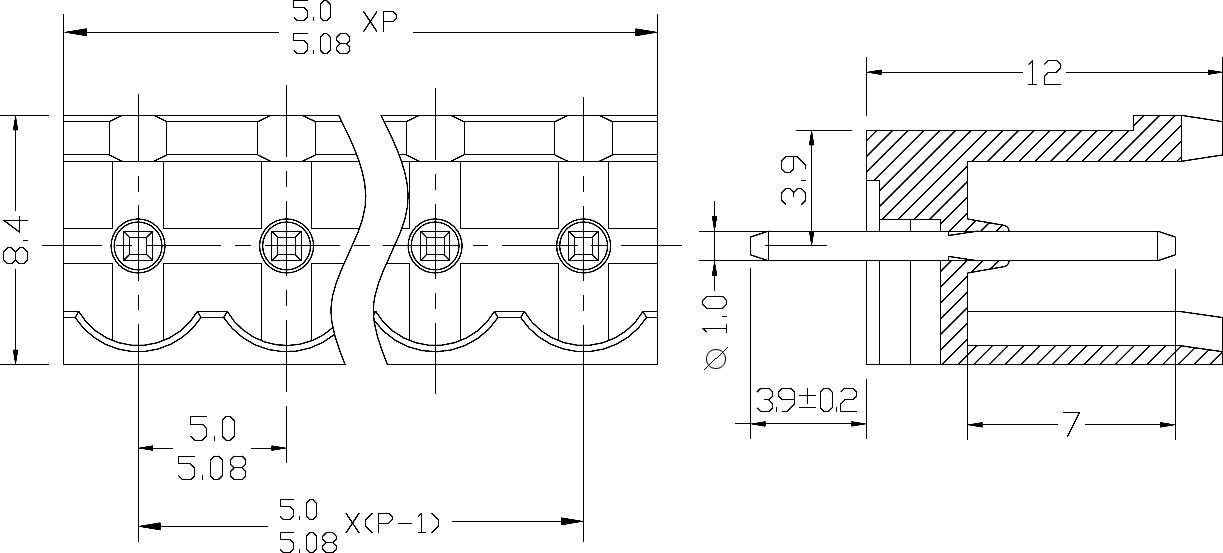

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 950 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 600 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2015
- Документация
- Datasheet: 1
Описание
Клеммник разъемный прямой, вилка (M) SZC XY2500V-A-08P, 8 контактов с шагом 5,0 мм, 12 А, 2,5 мм?, -40...+100 °С, PA66 – это конструкции, состоящие из 2-х частей. Одна из которых крепится на плате, а вторая – непсредственно на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201550 шт19950 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарXY2500V-A-08P (2EDGV-08P) 5mmSZCАрт. RU 58238 4,50 ₽950 шт по каталогу |  15,81 ₽40 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  5,00 ₽4 600 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,60 ₽3 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,25 ₽3 920 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | клеммник разъемный прямой, вилка (M) | штепсельный клеммник (вилка) серии 2EDGV, прямойОтличается | разъемный клеммный блок на плату, 8 контактов, серии 2ERGVС-5.0, вилка (M)Отличается | клеммник разъемный прямой, вилка (M)Совпадает | клеммник разъемный угловой (R), вилка (M)Отличается |
| Количество контактов | 8 | 8Совпадает | 8Совпадает | 3Отличается | 8Совпадает |
| Материал корпуса | Pa66 UL94V-0 | PA66 UL94V-0, зеленыйОтличается | PA66 UL94V-0, зеленыйОтличается | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает |
| Номинальный ток | 12 А | —Нет данных | 15 АОтличается | 12 АСовпадает | 12 АСовпадает |
| Высота | 8,4 мм | —Нет данных | 12.0 ммОтличается | 8,4 ммСовпадает | 8,4 (корпус) ммОтличается |
- 15,81 ₽40 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- Текущийклеммник разъемный прямой, вилка (M)Аналогштепсельный клеммник (вилка) серии 2EDGV, прямойОтличается
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток
- Текущий12 ААналог—Нет данных
- Высота
- Текущий8,4 ммАналог—Нет данных
- 5,00 ₽4 600 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- Текущийклеммник разъемный прямой, вилка (M)Аналогразъемный клеммный блок на плату, 8 контактов, серии 2ERGVС-5.0, вилка (M)Отличается
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток
- Текущий12 ААналог15 АОтличается
- Высота
- Текущий8,4 ммАналог12.0 ммОтличается
- 2,60 ₽3 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный прямой, вилка (M)Аналогклеммник разъемный прямой, вилка (M)Совпадает
- Количество контактов
- Текущий8Аналог3Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 ммАналог8,4 ммСовпадает
- 7,25 ₽3 920 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный прямой, вилка (M)Аналогклеммник разъемный угловой (R), вилка (M)Отличается
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 ммАналог8,4 (корпус) ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
