Datasheet XY2500R-A-08P (2EDGR-08P) 5mm
Технические параметры, размеры и рекомендации производителя

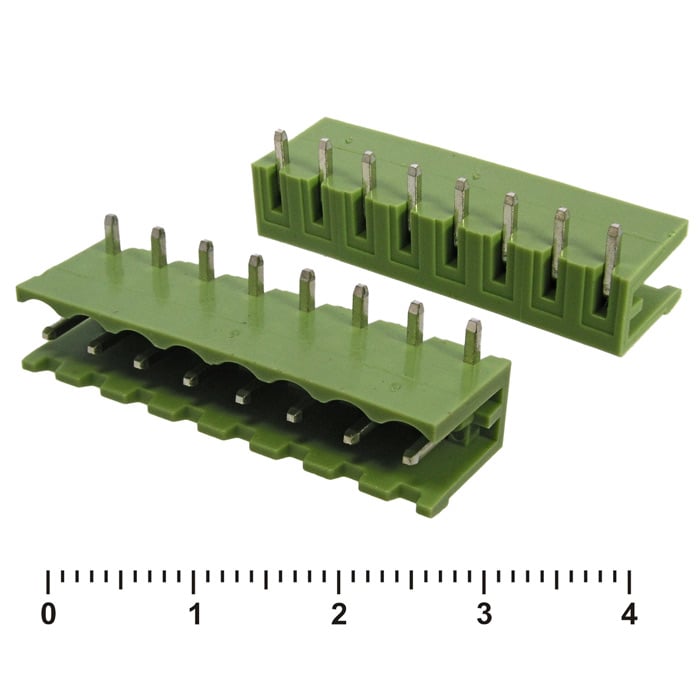

Клеммник разъемный угловой
вилка (M) RUICHI XY2500R-A-08P ( 2EDGR-5.0-08P / 2EGTR-5.0- 08P ), 8 контактов с шагом 5,0 мм, 12 А, -40…+100 °С, PA66
Товар подлежит обязательной маркировке- MPN
- XY2500R-A-08P (2EDGR-08P) 5mm
- Бренд
- SZC
- Артикул RU
- 58243
Основные параметры
- Номинальный ток
- 12 А
- Высота
- 8,4 (корпус) мм
- Ширина
- 40 мм
- Глубина
- 12 мм
- Совместимость
- шаг 5 мм: XY2500F-A-08P; XY2500F-AV-08P
- Шаг разъёма
- 5,0 мм
3 920 шт в наличии7,25 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 12 А
Монтаж и корпус
- Высота
- 8,4 (корпус) мм
- Ширина
- 40 мм
- Глубина
- 12 мм
- Количество контактов
- 8
- Материал корпуса
- Pa66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40 ...+100 °С
Упаковка и вес
- Вес брутто
- 3.34
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/480
Другие параметры
- Совместимость
- шаг 5 мм: XY2500F-A-08P; XY2500F-AV-08P
- Шаг разъёма
- 5,0 мм
- Тип разъёма
- клеммник разъемный угловой (R), вилка (M)

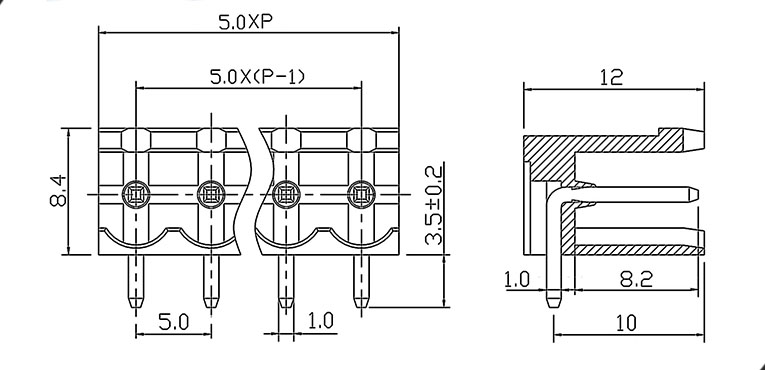

Документация и схема
Условия поставки
Обновлено 27.08.2026- Источник / остаток
- Каталог RU Electronics · 3 920 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 80 шт · только целая упаковка
- Фасовка
- 80 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Клеммник разъемный угловой, вилка (M) RUICHI XY2500R-A-08P, 8 контактов с шагом 5,0 мм, 12 А, -40...+100 °С, PA66 – это конструкции, состоящие из 2-х частей. Одна из которых крепится на плате, а вторая – непсредственно на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202380 шт493 920 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарXY2500R-A-08P (2EDGR-08P) 5mmSZCАрт. RU 58243 7,25 ₽3 920 шт по каталогу |  8,34 ₽8 450 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,50 ₽1 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,81 ₽7 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,50 ₽950 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | клеммник разъемный угловой (R), вилка (M) | разъемный клеммный блок на плату угловой (R), 8 контакта, серии 2ERGR-5.0, вилка (M)Отличается | клеммник разъемный угловой (R), вилка (M)Совпадает | клеммник разъемный угловой (R), вилка (M)Совпадает | клеммник разъемный прямой, вилка (M)Отличается |
| Количество контактов | 8 | 8Совпадает | 3Отличается | 2Отличается | 8Совпадает |
| Материал корпуса | Pa66 UL94V-0 | PA66 UL94V-0, зеленыйОтличается | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает |
| Номинальный ток | 12 А | 15 АОтличается | 12 АСовпадает | 12 АСовпадает | 12 АСовпадает |
| Высота | 8,4 (корпус) мм | 8.6 ммОтличается | 8,4 (корпус) ммСовпадает | 8,4 (корпус) ммСовпадает | 8,4 ммОтличается |
- 8,34 ₽8 450 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогразъемный клеммный блок на плату угловой (R), 8 контакта, серии 2ERGR-5.0, вилка (M)Отличается
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток
- Текущий12 ААналог15 АОтличается
- Высота
- Текущий8,4 (корпус) ммАналог8.6 ммОтличается
- 2,50 ₽1 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный угловой (R), вилка (M)Совпадает
- Количество контактов
- Текущий8Аналог3Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 (корпус) ммАналог8,4 (корпус) ммСовпадает
- 1,81 ₽7 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный угловой (R), вилка (M)Совпадает
- Количество контактов
- Текущий8Аналог2Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 (корпус) ммАналог8,4 (корпус) ммСовпадает
- 4,50 ₽950 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный прямой, вилка (M)Отличается
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 (корпус) ммАналог8,4 ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
