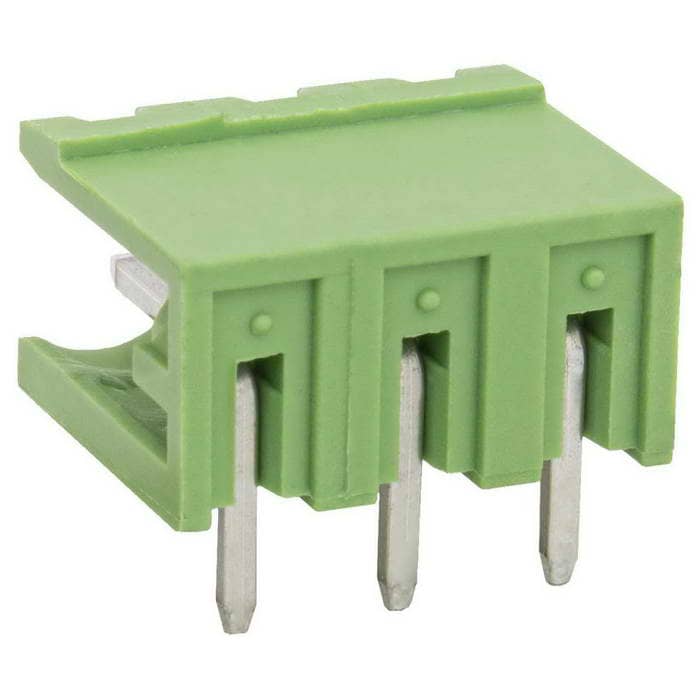

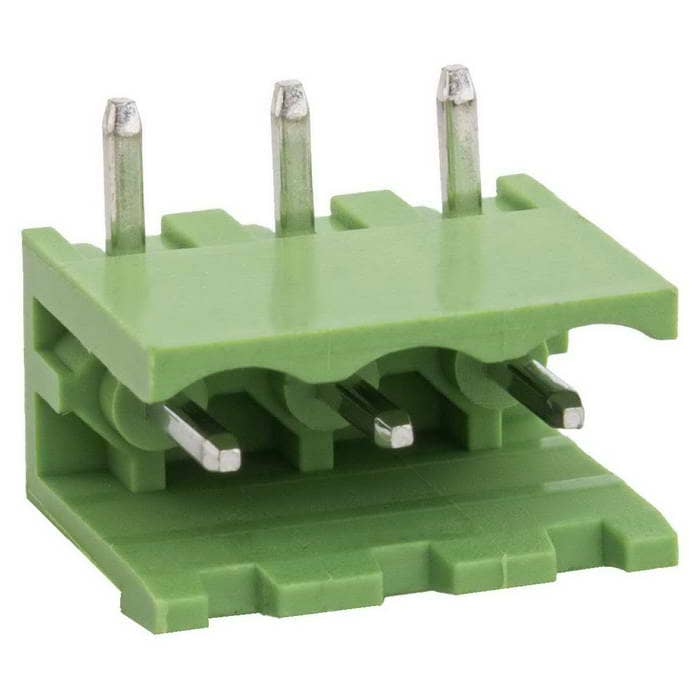

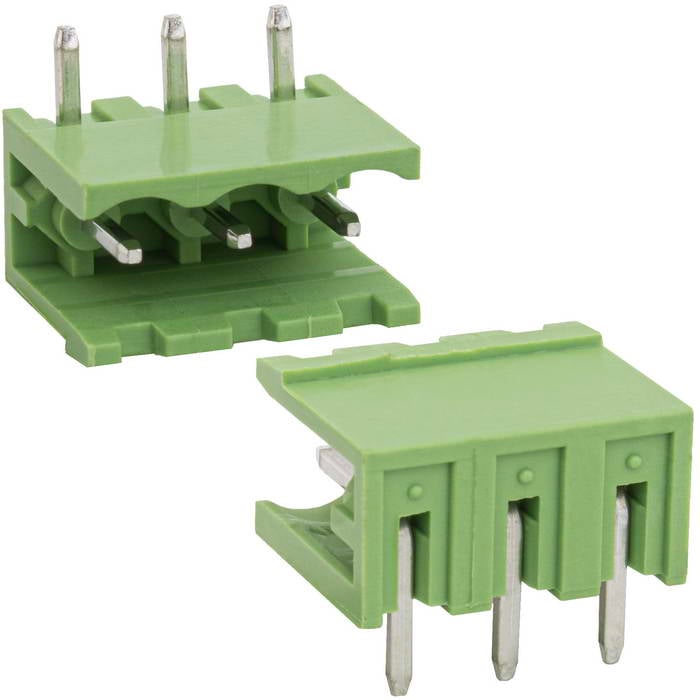

Клеммник разъемный угловой

вилка (M) SZC XY2500R-A-03P ( 2EDGR-5.0-03P / 2EGTR-5.0-03P ), вилка (M), 3 контакта, шаг 5.00 мм

Товар подлежит обязательной маркировке
MPN
XY2500R-A-03P (2EDGR-03P) 5mm
Бренд
Ruichi
Артикул RU
58240

Основные параметры

Номинальный ток
12 А
Высота
8,4 (корпус) мм
Ширина
15 мм
Глубина
12 мм
Совместимость
шаг 5 мм: XY2500F-A-03P; XY2500F-AV-03P
Шаг разъёма
5,0 мм
Все характеристики
Документация
1 200 шт в наличии2,50 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Номинальный ток
12 А

Монтаж и корпус

Высота
8,4 (корпус) мм
Ширина
15 мм
Глубина
12 мм
Количество контактов
3
Материал корпуса
Pa66 UL94V-0

Условия эксплуатации

Диапазон рабочих температур
-40 ...+100 °С

Упаковка и вес

Вес брутто
1.21
Транспортная упаковка: размер/кол-во
29*22*35.5/3800

Другие параметры

Совместимость
шаг 5 мм: XY2500F-A-03P; XY2500F-AV-03P
Шаг разъёма
5,0 мм
Тип разъёма
клеммник разъемный угловой (R), вилка (M)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet XY2500R-A-03P (2EDGR-03P) 5mm

Технические параметры, размеры и рекомендации производителя

Скачать

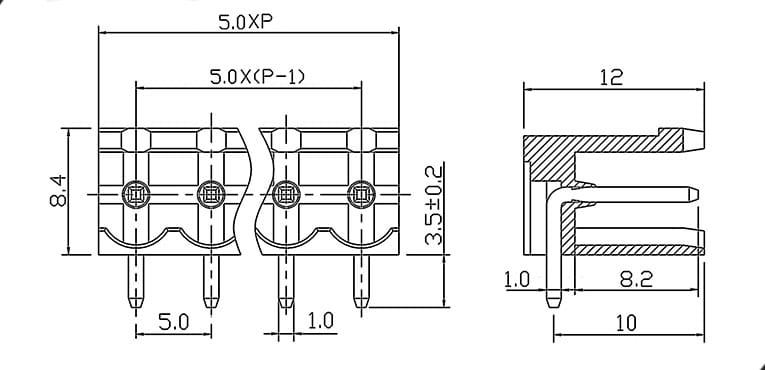

Миниатюра: Схема XY2500R-A-03P (2EDGR-03P) 5mm
IMAGE · Схема

Схема XY2500R-A-03P (2EDGR-03P) 5mm

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 1 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
200 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Клеммник разъемный угловой, вилка (M) SZC XY2500R-A-03P, 3 контакта с шагом 5,0 мм, 12 А, -40...+100 °С, PA66 – это конструкции, состоящие из 2-х частей. Одна из которых крепится на плате, а вторая – непсредственно на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт61 200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарXY2500R-A-03P (2EDGR-03P) 5mmRUICHIАрт. RU 58240
2,50 ₽1 200 шт по каталогу
Аналог из источникаRUICHI2ERGR-5.0-03PАрт. RU 125715
3,07 ₽5 000 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаGOLTEN2EGTR-5.0-03P-14-100Арт. RU 126863
9,78 ₽2 000 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIXY2500V-A-03P 5mmАрт. RU 106918
2,60 ₽2 400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIXY2500F-AS-3 (5.0mm)Арт. RU 69521
10,28 ₽2 250 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип разъёмаклеммник разъемный угловой (R), вилка (M)разъемный клеммный блок на плату угловой (R), 3 контакта, серии 2ERGR-5.0, вилка (M)Отличается—Нет данныхклеммник разъемный прямой, вилка (M)Отличаетсяклеммник разъемный прямой серии XY2500 , розетка (F)Отличается
Количество контактов33Совпадает—Нет данных3Совпадает3Совпадает
Материал корпусаPa66 UL94V-0PA66 UL94V-0, зеленыйОтличается—Нет данныхPa66 UL94V-0СовпадаетPa66 UL94V-0Совпадает
Номинальный ток12 А15 АОтличается—Нет данных12 АСовпадает12 АСовпадает
Диапазон рабочих температур-40 ...+100 °С-40...+105 °СОтличается—Нет данных-40...+100 °ССовпадает-40...+100Совпадает
  • Аналог из источникаRUICHI2ERGR-5.0-03PАрт. RU 125715
    3,07 ₽5 000 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип разъёма
    Текущийклеммник разъемный угловой (R), вилка (M)Аналогразъемный клеммный блок на плату угловой (R), 3 контакта, серии 2ERGR-5.0, вилка (M)Отличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
    Номинальный ток
    Текущий12 ААналог15 АОтличается
    Диапазон рабочих температур
    Текущий-40 ...+100 °САналог-40...+105 °СОтличается
    Открыть товар
  • Аналог из источникаGOLTEN2EGTR-5.0-03P-14-100Арт. RU 126863
    9,78 ₽2 000 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип разъёма
    Текущийклеммник разъемный угловой (R), вилка (M)Аналог—Нет данных
    Количество контактов
    Текущий3Аналог—Нет данных
    Материал корпуса
    ТекущийPa66 UL94V-0Аналог—Нет данных
    Номинальный ток
    Текущий12 ААналог—Нет данных
    Диапазон рабочих температур
    Текущий-40 ...+100 °САналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIXY2500V-A-03P 5mmАрт. RU 106918
    2,60 ₽2 400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный прямой, вилка (M)Отличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Номинальный ток
    Текущий12 ААналог12 АСовпадает
    Диапазон рабочих температур
    Текущий-40 ...+100 °САналог-40...+100 °ССовпадает
    Открыть товар
  • Параметрический вариантRUICHIXY2500F-AS-3 (5.0mm)Арт. RU 69521
    10,28 ₽2 250 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный прямой серии XY2500 , розетка (F)Отличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Номинальный ток
    Текущий12 ААналог12 АСовпадает
    Диапазон рабочих температур
    Текущий-40 ...+100 °САналог-40...+100Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
