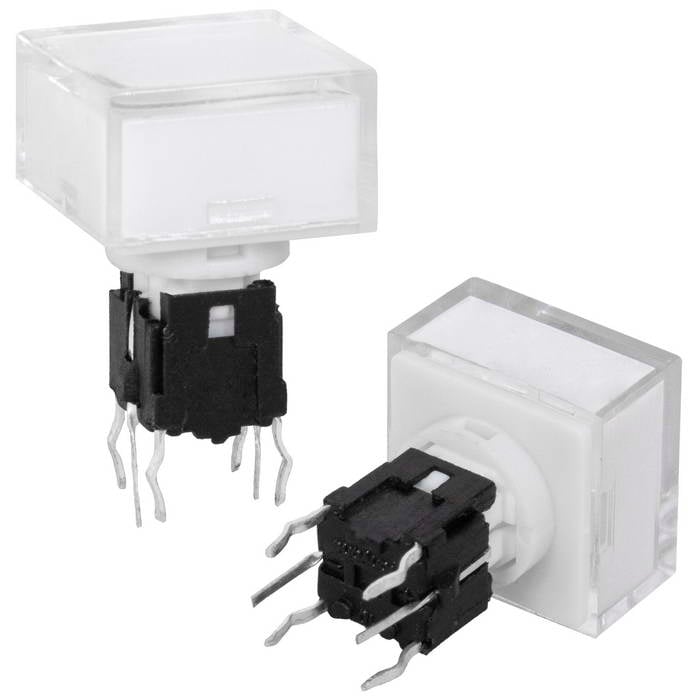

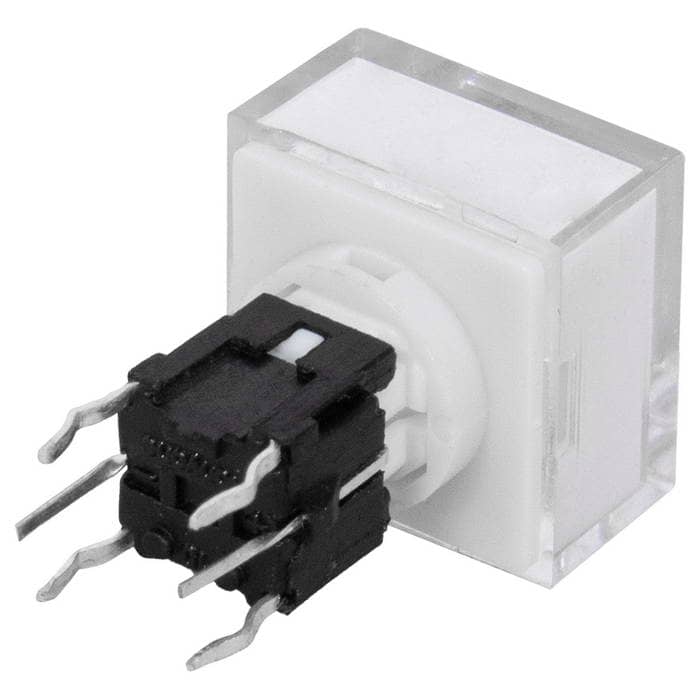

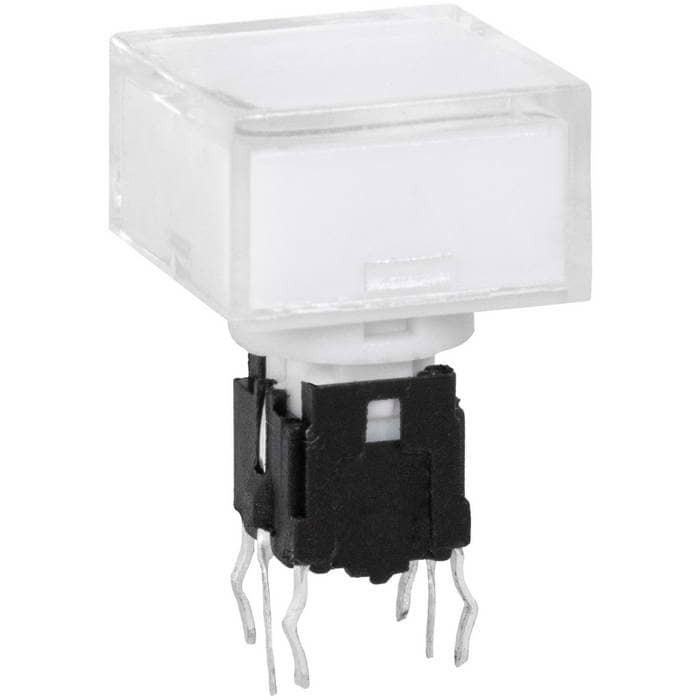

Миниатюрная кнопка RUICHI TS5-6TG-11S

с LED-подсветкой

MPN
TS5-6TG-11S LED
Бренд
Ruichi
Артикул RU
117827

Основные параметры

Схема переключения
NO - NC SPST
Номинальный ток, А
0,05
Номинальное напряжение, В
12 (DC)
Фиксация
без фиксации
Наличие и тип подсветки
LED зеленая
Количество циклов коммутации (электро), не менее
100000
Все характеристики
Документация
210 шт в наличии50,87 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
NO - NC SPST
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
250 (50 Гц, 1 мин.)
Номинальное напряжение, В
12 (DC)
Номинальный ток, А
0,05

Монтаж и корпус

Наличие и тип подсветки
LED зеленая
Глубина, мм
5,8 (корпус)
Ширина, мм
5,8 (корпус)
Высота, мм
16,6

Условия эксплуатации

Диапазон рабочих температур, °C
-20...+70

Упаковка и вес

Вес брутто
2.65
Транспортная упаковка: размер/кол-во
36*27*39/1000

Другие параметры

Фиксация
без фиксации
Тип
Кнопка миниатюрная серии TS5
Цвет
корпус/ кнопка - черный/ прозрачный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

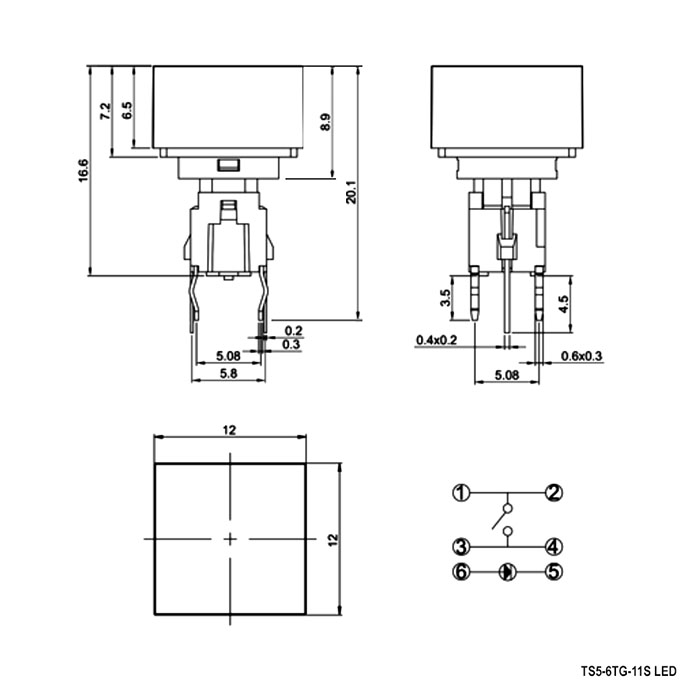

Миниатюра: Схема TS5-6TG-11S LED
IMAGE · Схема

Схема TS5-6TG-11S LED

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 210 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Миниатюрная кнопка RUICHI TS5-6TG-11S, с LED-подсветкой – это изделие модульной конструкции, которое используется для создания устройств коммутирования электрических цепей или других сигналов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202210 шт110 шт
2022100 шт2200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарTS5-6TG-11S LEDRUICHIАрт. RU 117827
50,87 ₽210 шт по каталогу
Параметрический вариантRUICHITS5-4TU-11S LEDАрт. RU 117826
55,06 ₽100 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E09 без фикс. 8.5x8.5x14Арт. RU 58515
6,40 ₽8 750 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHITS4-3BN-0Арт. RU 117824
55,02 ₽830 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIKS12-PL1.5-BBR-5N-SАрт. RU 117820
109,02 ₽875 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияNO - NC SPSTNO - NC SPSTСовпадаетNO - NC DPDTОтличаетсяNO - NC SPSTСовпадаетNO - NC SPSTСовпадает
Контактное сопротивление, мОм, не более3030Совпадает70Отличается100Отличается50Отличается
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает100Совпадает100Совпадает
Номинальное напряжение, В12 (DC)12 (DC)Совпадает12 (DC)Совпадает35 (DC)Отличается2...30 (DC)Отличается
Номинальный ток, А0,050,05Совпадает0,05Совпадает0,01Отличается0,01...0,1Отличается
  • Параметрический вариантRUICHITS5-4TU-11S LEDАрт. RU 117826
    55,06 ₽100 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC SPSTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог12 (DC)Совпадает
    Номинальный ток, А
    Текущий0,05Аналог0,05Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPB22E09 без фикс. 8.5x8.5x14Арт. RU 58515
    6,40 ₽8 750 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC DPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог70Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог12 (DC)Совпадает
    Номинальный ток, А
    Текущий0,05Аналог0,05Совпадает
    Открыть товар
  • Параметрический вариантRUICHITS4-3BN-0Арт. RU 117824
    55,02 ₽830 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC SPSTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог100Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог35 (DC)Отличается
    Номинальный ток, А
    Текущий0,05Аналог0,01Отличается
    Открыть товар
  • Параметрический вариантRUICHIKS12-PL1.5-BBR-5N-SАрт. RU 117820
    109,02 ₽875 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC SPSTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог50Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог2...30 (DC)Отличается
    Номинальный ток, А
    Текущий0,05Аналог0,01...0,1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
