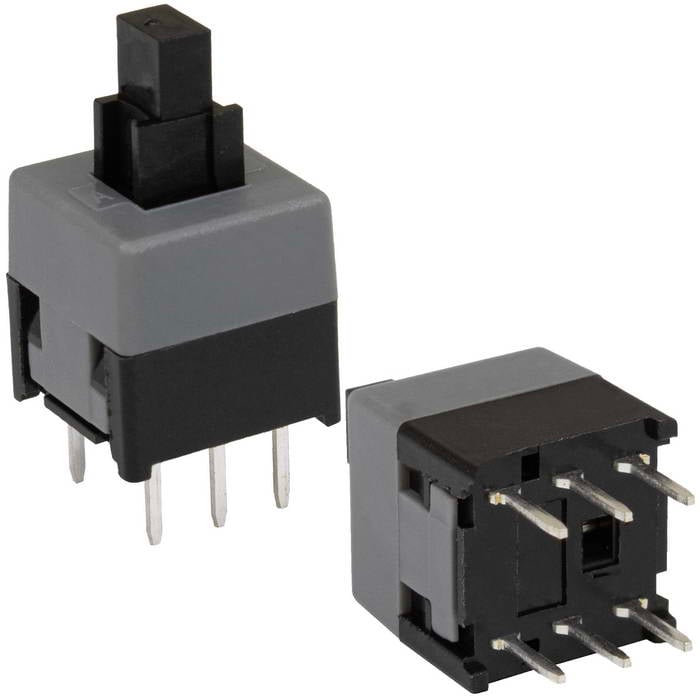

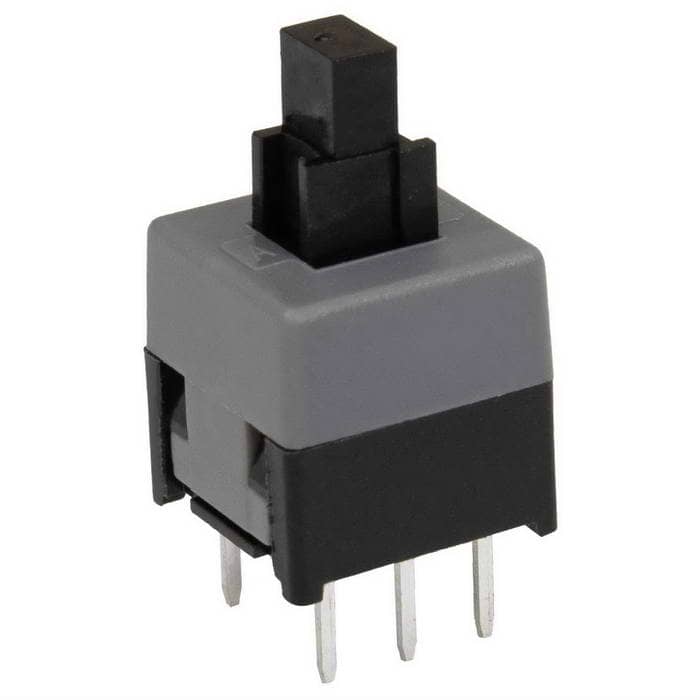

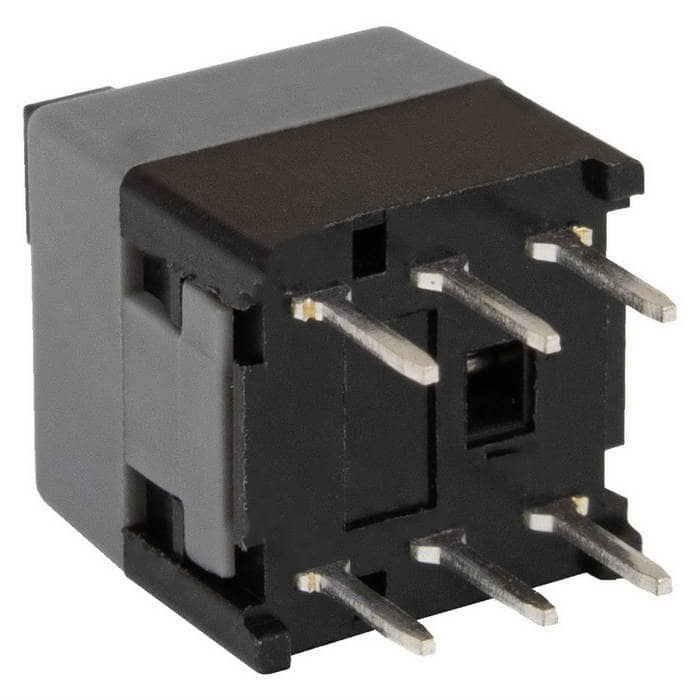

Миниатюрная кнопка без фиксации RUICHI PB22E09

DPDT, 8.5x8.5x14 мм, 0,1 А, 30 В, 70 мОм, монтаж на плату

MPN
PB22E09 без фикс. 8.5x8.5x14
Бренд
Ruichi
Артикул RU
58515

Основные параметры

Схема переключения
NO - NC DPDT
Номинальный ток, А
0,05
Номинальное напряжение, В
12 (DC)
Фиксация
без фиксации
Количество циклов коммутации (электро), не менее
100000
Ход толкателя, мм
1,5 ±0,3
Все характеристики
Документация
8 750 шт в наличии6,40 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
NO - NC DPDT
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
70
Диэлектрическая прочность, В
250 (50 Гц, 1 мин.)
Номинальное напряжение, В
12 (DC)
Номинальный ток, А
0,05

Монтаж и корпус

Глубина, мм
8,4
Ширина, мм
8,5
Высота, мм
17,4

Условия эксплуатации

Диапазон рабочих температур, °C
-16 ...+60

Упаковка и вес

Вес брутто
0.87
Транспортная упаковка: размер/кол-во
48*32*22.5/10000

Другие параметры

Фиксация
без фиксации
Ход толкателя, мм
1,5 ±0,3
Тип
Кнопка миниатюрная серии PB22

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PB22E09 без фикс. 8.5x8.5x14

Технические параметры, размеры и рекомендации производителя

Скачать

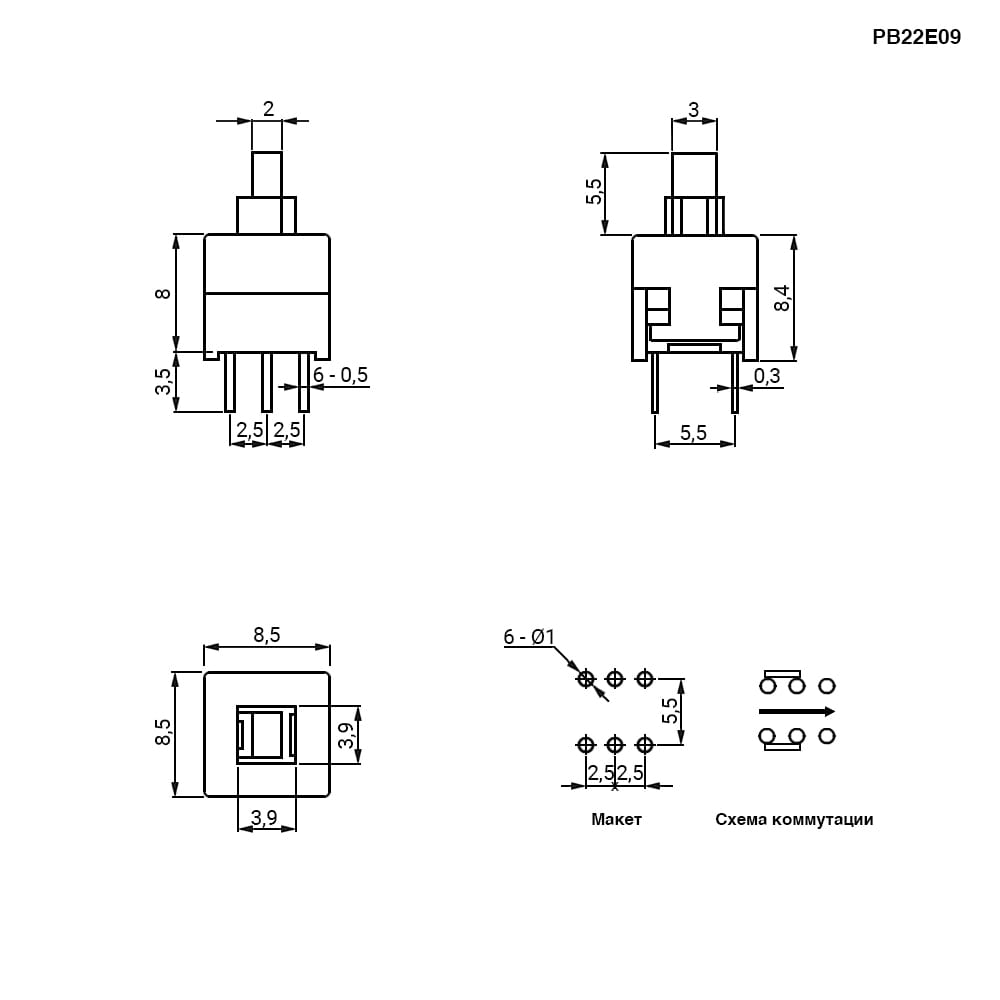

Миниатюра: Схема PB22E09 без фикс. 8.5x8.5x14
IMAGE · Схема

Схема PB22E09 без фикс. 8.5x8.5x14

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 13.08.2026
Источник / остаток
Каталог RU Electronics · 8 750 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
250 шт в упаковке
Date code / партия
Год / маркировка: 0
Документация
Datasheet: 1

Описание

Миниатюрная кнопка без фиксации RUICHI PB22E09, DPDT, 8.5x8.5x14 мм, 0,1 А, 30 В, 70 мОм, монтаж на плату – это изделие модульной конструкции, которое используется для создания устройств коммутирования электрических цепей или других сигналов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
0250 шт358 750 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPB22E09 без фикс. 8.5x8.5x14RUICHIАрт. RU 58515
6,40 ₽8 750 шт по каталогу
Параметрический вариантRUICHIPB22E09 с фикс. 8.5x8.5x14Арт. RU 58514
6,22 ₽9 100 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E08 без фиксации 8x8x13 mmАрт. RU 58519
6,58 ₽7 100 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E07 без фиксации 7x7x12 mmАрт. RU 58517
6,19 ₽1 424 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E06 без фиксации 6x6x10 mmАрт. RU 58521
5,80 ₽5 200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияNO - NC DPDTNO - NC DPDTСовпадаетNO - NC DPDTСовпадаетNO - NC DPDTСовпадаетNO - NC DPDTСовпадает
Контактное сопротивление, мОм, не более7070Совпадает70Совпадает70Совпадает70Совпадает
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает100Совпадает100Совпадает
Номинальное напряжение, В12 (DC)30Отличается30Отличается30 (DC)Отличается30Отличается
Номинальный ток, А0,050,1Отличается0,1Отличается0,1Отличается0,1Отличается
  • Параметрический вариантRUICHIPB22E09 с фикс. 8.5x8.5x14Арт. RU 58514
    6,22 ₽9 100 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог30Отличается
    Номинальный ток, А
    Текущий0,05Аналог0,1Отличается
    Открыть товар
  • Параметрический вариантRUICHIPB22E08 без фиксации 8x8x13 mmАрт. RU 58519
    6,58 ₽7 100 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог30Отличается
    Номинальный ток, А
    Текущий0,05Аналог0,1Отличается
    Открыть товар
  • Параметрический вариантRUICHIPB22E07 без фиксации 7x7x12 mmАрт. RU 58517
    6,19 ₽1 424 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог30 (DC)Отличается
    Номинальный ток, А
    Текущий0,05Аналог0,1Отличается
    Открыть товар
  • Параметрический вариантRUICHIPB22E06 без фиксации 6x6x10 mmАрт. RU 58521
    5,80 ₽5 200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог30Отличается
    Номинальный ток, А
    Текущий0,05Аналог0,1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
