DEGM-03P

MPN
PB22E07 без фиксации 7x7x12 mm
Бренд
Ruichi
Артикул RU
58517

Основные параметры

Схема переключения
NO - NC DPDT
Номинальный ток, А
0,1
Номинальное напряжение, В
30 (DC)
Фиксация
без фиксации
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100
Все характеристики
Документация
1 424 шт в наличии6,19 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Схема переключения
NO - NC DPDT
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
70
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
30 (DC)
Номинальный ток, А
0,1

Монтаж и корпус

Глубина, мм
7
Ширина, мм
7
Высота, мм
16,1

Условия эксплуатации

Диапазон рабочих температур, °C
-16...+60

Упаковка и вес

Вес брутто
0.55
Транспортная упаковка: размер/кол-во
43*36*30/10000

Другие параметры

Фиксация
без фиксации
Тип
Кнопка миниатюрная серии PB22

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PB22E07 без фиксации 7x7x12 mm

Технические параметры, размеры и рекомендации производителя

Скачать

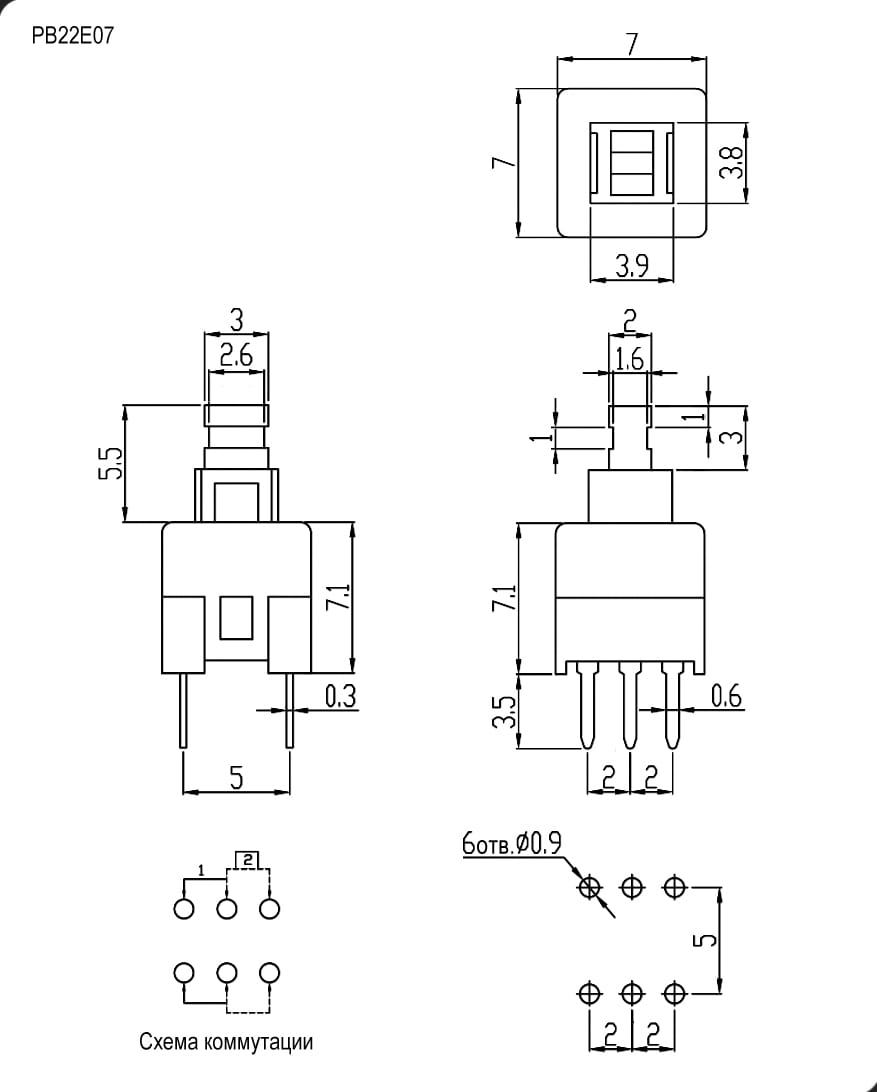

Миниатюра: Схема PB22E07 без фиксации 7x7x12 mm
IMAGE · Схема

Схема PB22E07 без фиксации 7x7x12 mm

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 06.08.2026
Источник / остаток
Каталог RU Electronics · 1 424 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
124 / 150 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Миниатюрная кнопка без фиксации RUICHI PB22E07, DPDT, 7x7x12 мм, 0,1 А, 30 В, 70 мОм, монтаж на плату – это изделие модульной конструкции, которое используется для создания устройств коммутирования электрических цепей или других сигналов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024124 шт1124 шт
2024150 шт2300 шт
20241 000 шт11 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPB22E07 без фиксации 7x7x12 mmRUICHIАрт. RU 58517
6,19 ₽1 424 шт по каталогу
Параметрический вариантRUICHIPB22E07 с фиксацией 7x7x12 mmАрт. RU 58516
5,71 ₽2 000 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E06 без фиксации 6x6x10 mmАрт. RU 58521
5,80 ₽5 200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E08 без фиксации 8x8x13 mmАрт. RU 58519
6,58 ₽7 100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPB22E08 с фиксацией 8x8x13 mmАрт. RU 58518
7,91 ₽8 250 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияNO - NC DPDTNO - NC DPDTСовпадаетNO - NC DPDTСовпадаетNO - NC DPDTСовпадаетNO - NC DPDTСовпадает
Контактное сопротивление, мОм, не более7070Совпадает70Совпадает70Совпадает70Совпадает
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает100Совпадает100Совпадает
Номинальное напряжение, В30 (DC)30 (DC)Совпадает30Отличается30Отличается30Отличается
Номинальный ток, А0,10,1Совпадает0,1Совпадает0,1Совпадает0,1Совпадает
  • Параметрический вариантRUICHIPB22E07 с фиксацией 7x7x12 mmАрт. RU 58516
    5,71 ₽2 000 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (DC)Совпадает
    Номинальный ток, А
    Текущий0,1Аналог0,1Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPB22E06 без фиксации 6x6x10 mmАрт. RU 58521
    5,80 ₽5 200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30Отличается
    Номинальный ток, А
    Текущий0,1Аналог0,1Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPB22E08 без фиксации 8x8x13 mmАрт. RU 58519
    6,58 ₽7 100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30Отличается
    Номинальный ток, А
    Текущий0,1Аналог0,1Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPB22E08 с фиксацией 8x8x13 mmАрт. RU 58518
    7,91 ₽8 250 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий70Аналог70Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30Отличается
    Номинальный ток, А
    Текущий0,1Аналог0,1Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
