Datasheet PB22E08 с фиксацией 8x8x13 mm
Технические параметры, размеры и рекомендации производителя
Миниатюрные кнопки
PB22E08 с фиксацией 8x8x13 mm
Миниатюрная кнопка с фиксацией RUICHI PB22E08, DPDT, 8x8x13 мм, 0,1 А, 30 В, 70 мОм, монтаж на плату
- MPN
- PB22E08 с фиксацией 8x8x13 mm
- Бренд
- Ruichi
- Артикул RU
- 58518
- Каталог обновлён
- 01.08.2026
- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
300 шт в наличии7,05 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

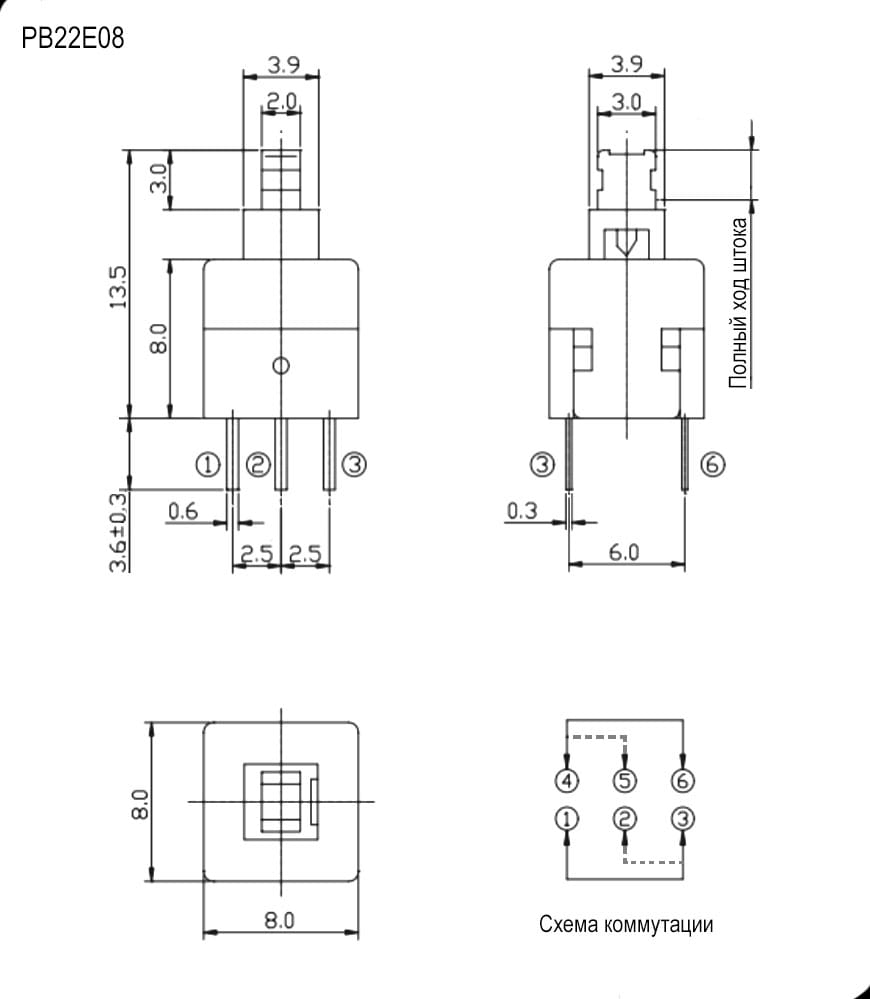

Документация и схема
Характеристики
- Вес брутто
- 0.82
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/10000
- Схема переключения
- NO - NC DPDT
- Фиксация
- с фиксацией
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 70
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Тип
- Кнопка миниатюрная серии PB22
- Диапазон рабочих температур, °C
- -16...+60
- Номинальное напряжение, В
- 30
- Номинальный ток, А
- 0,1
- Глубина, мм
- 8
- Ширина, мм
- 8
- Высота, мм
- 13,5
Описание
Миниатюрная кнопка с фиксацией RUICHI PB22E08, DPDT, 8x8x13 мм, 0,1 А, 30 В, 70 мОм, монтаж на плату – это изделие модульной конструкции, которое используется для создания устройств коммутирования электрических цепей или других сигналов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт3300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPB22E08 с фиксацией 8x8x13 mmRUICHIАрт. RU 58518 7,05 ₽300 шт по каталогу |  6,58 ₽42 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,80 ₽8 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,45 ₽10 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  5,97 ₽10 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO - NC DPDT | NO - NC DPDTСовпадает | NO - NC DPDTСовпадает | NO - NC DPDTСовпадает | NO - NC DPDTСовпадает |
| Контактное сопротивление, мОм, не более | 70 | 70Совпадает | 70Совпадает | 70Совпадает | 70Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 | 100Совпадает | 100Совпадает | 100Совпадает | 100Совпадает |
| Номинальное напряжение, В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Номинальный ток, А | 0,1 | 0,1Совпадает | 0,1Совпадает | 0,1Совпадает | 0,1Совпадает |
- 6,58 ₽42 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий70Аналог70Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий0,1Аналог0,1Совпадает
- 5,80 ₽8 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий70Аналог70Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий0,1Аналог0,1Совпадает
- 5,45 ₽10 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий70Аналог70Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий0,1Аналог0,1Совпадает
- 5,97 ₽10 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC DPDTАналогNO - NC DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий70Аналог70Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий0,1Аналог0,1Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
