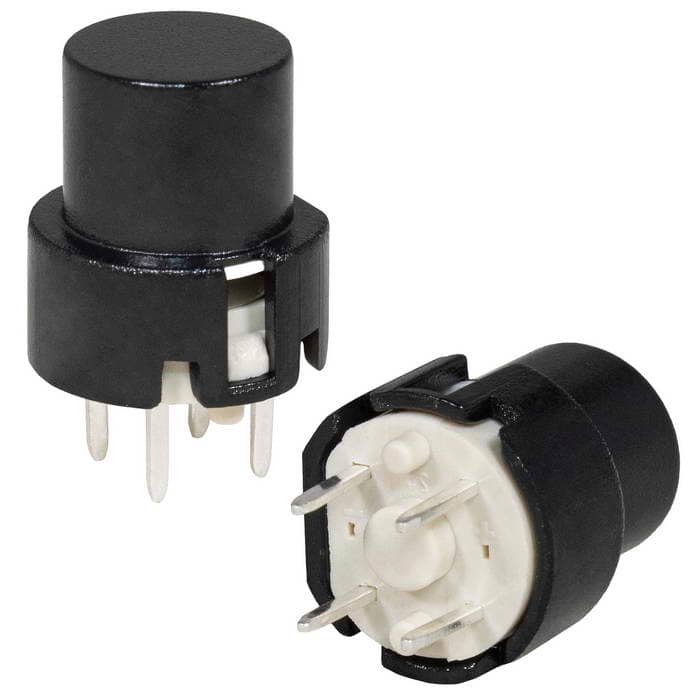

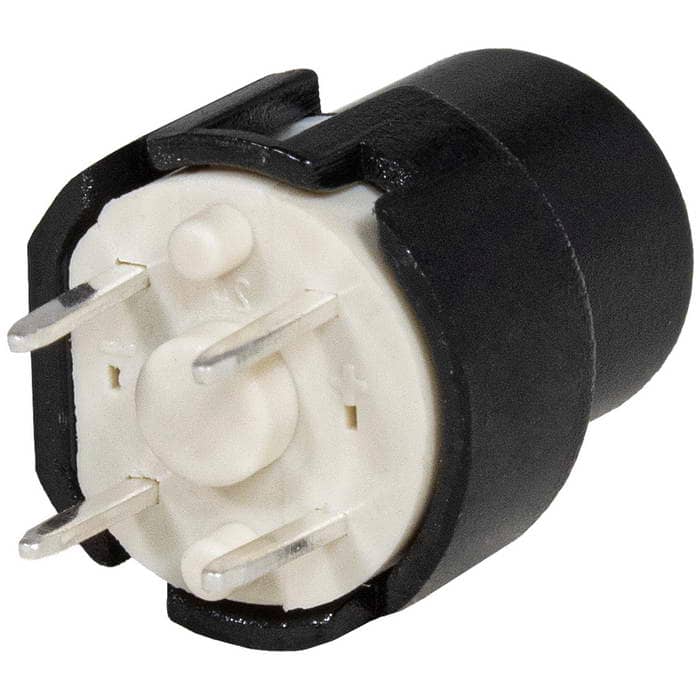

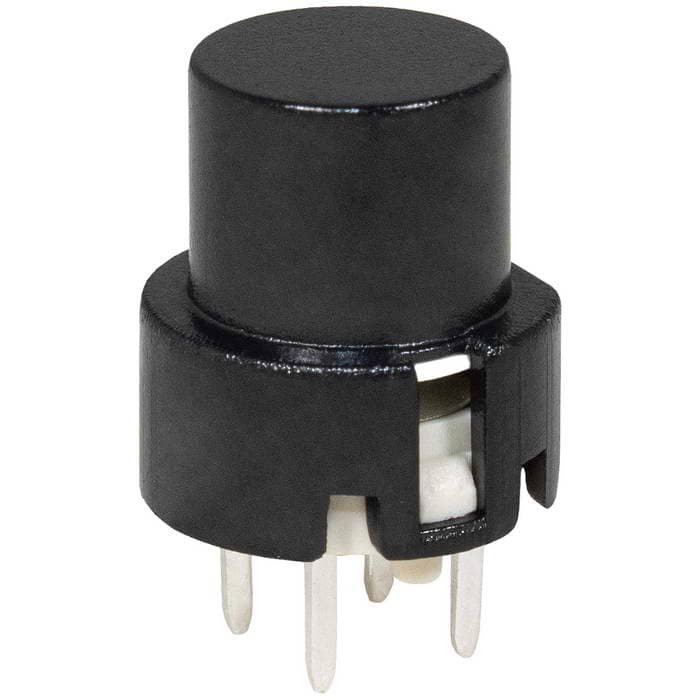

Миниатюрная кнопка без фиксации RUICHI TS4-3BN-0

4 контакта, корпус черный круглый, кнопка черная цилиндрическая

MPN
TS4-3BN-0
Бренд
Ruichi
Артикул RU
117824

Основные параметры

Схема переключения
NO - NC SPST
Номинальный ток, А
0,01
Номинальное напряжение, В
35 (DC)
Фиксация
без фиксации
Количество циклов коммутации (электро), не менее
500000
Ход толкателя, мм
0,8±0,5
Все характеристики
Документация
830 шт в наличии55,02 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
NO - NC SPST
Количество циклов коммутации (электро), не менее
500000
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
100
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
35 (DC)
Номинальный ток, А
0,01

Монтаж и корпус

Материал корпуса
Nylon66 UL94-V2, ABS
Ширина, мм
Ф12
Высота, мм
12,9

Условия эксплуатации

Диапазон рабочих температур, °C
-20...+70

Упаковка и вес

Вес брутто
1.41
Транспортная упаковка: размер/кол-во
48*32*22.5/1000

Другие параметры

Фиксация
без фиксации
Ход толкателя, мм
0,8±0,5
Тип
Кнопка миниатюрная серии TS4
Цвет
корпус/ кнопка - черный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

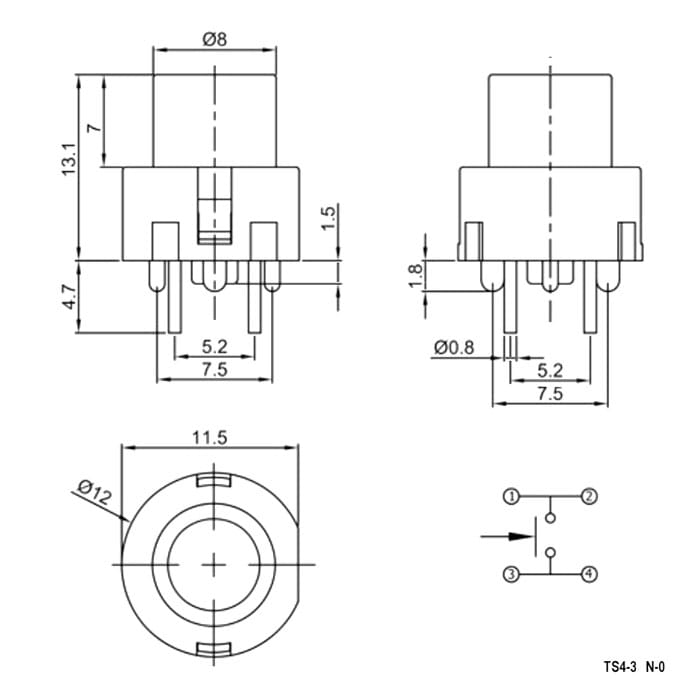

Миниатюра: Схема TS4-3BN-0
IMAGE · Схема

Схема TS4-3BN-0

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 830 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Миниатюрная кнопка без фиксации RUICHI TS4-3BN-0, 4 контакта, корпус черный круглый, кнопка черная цилиндрическая – это изделие модульной конструкции, которое используется для создания устройств коммутирования электрических цепей или других сигналов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт13130 шт
2026100 шт7700 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарTS4-3BN-0RUICHIАрт. RU 117824
55,02 ₽830 шт по каталогу
Параметрический вариантRUICHITS5-4TU-11S LEDАрт. RU 117826
55,06 ₽100 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHITS5-6TG-11S LEDАрт. RU 117827
50,87 ₽210 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIPB07-BR-1R0Арт. RU 84732
25,25 ₽3 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIKS12-PL1.5-BBR-5N-SАрт. RU 117820
109,02 ₽875 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияNO - NC SPSTNO - NC SPSTСовпадаетNO - NC SPSTСовпадает2NO-2NC DPSTОтличаетсяNO - NC SPSTСовпадает
Материал корпусаNylon66 UL94-V2, ABS—Нет данных—Нет данныхABSОтличаетсяPA+GF UL94-V2, POMОтличается
Контактное сопротивление, мОм, не более10030Отличается30Отличается100Совпадает50Отличается
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает100Совпадает100Совпадает
Номинальное напряжение, В35 (DC)12 (DC)Отличается12 (DC)Отличается30Отличается2...30 (DC)Отличается
  • Параметрический вариантRUICHITS5-4TU-11S LEDАрт. RU 117826
    55,06 ₽100 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC SPSTСовпадает
    Материал корпуса
    ТекущийNylon66 UL94-V2, ABSАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий100Аналог30Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий35 (DC)Аналог12 (DC)Отличается
    Открыть товар
  • Параметрический вариантRUICHITS5-6TG-11S LEDАрт. RU 117827
    50,87 ₽210 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC SPSTСовпадает
    Материал корпуса
    ТекущийNylon66 UL94-V2, ABSАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий100Аналог30Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий35 (DC)Аналог12 (DC)Отличается
    Открыть товар
  • Параметрический вариантRUICHIPB07-BR-1R0Арт. RU 84732
    25,25 ₽3 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналог2NO-2NC DPSTОтличается
    Материал корпуса
    ТекущийNylon66 UL94-V2, ABSАналогABSОтличается
    Контактное сопротивление, мОм, не более
    Текущий100Аналог100Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий35 (DC)Аналог30Отличается
    Открыть товар
  • Параметрический вариантRUICHIKS12-PL1.5-BBR-5N-SАрт. RU 117820
    109,02 ₽875 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC SPSTАналогNO - NC SPSTСовпадает
    Материал корпуса
    ТекущийNylon66 UL94-V2, ABSАналогPA+GF UL94-V2, POMОтличается
    Контактное сопротивление, мОм, не более
    Текущий100Аналог50Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий35 (DC)Аналог2...30 (DC)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
