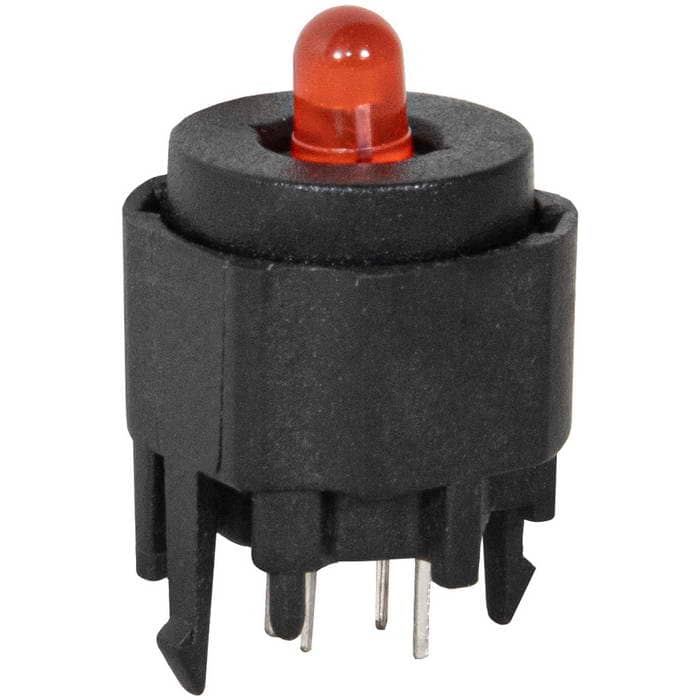

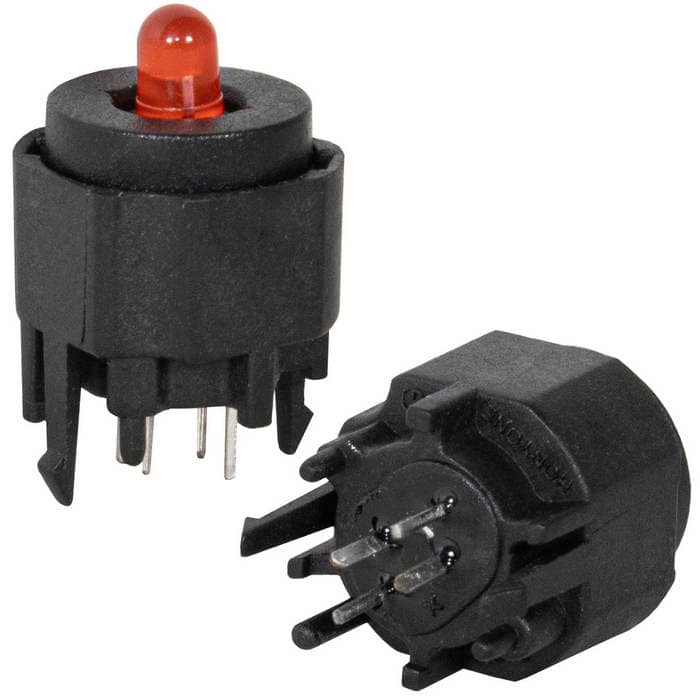

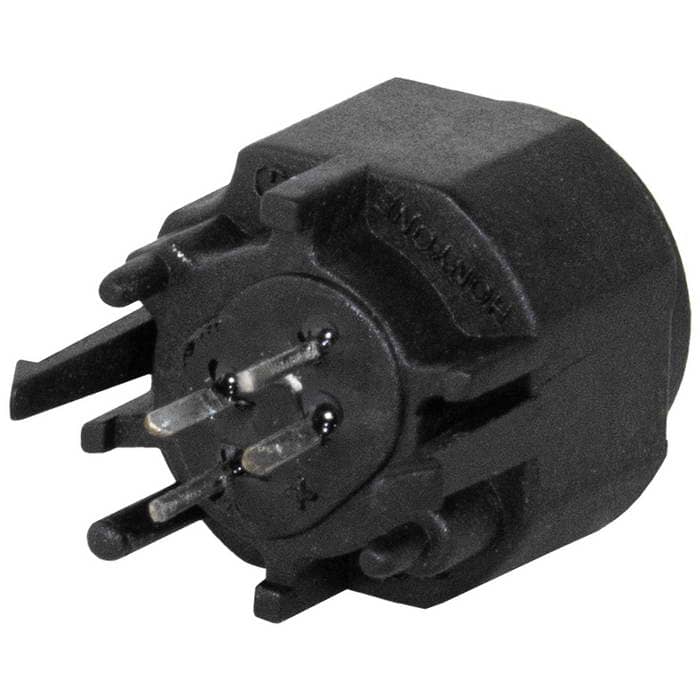

Миниатюрная кнопка без фиксации RUICHI KS12-PL1.5-BBR-5N-S

4 контакта, круглая, корпус черный, кнопка черная с красной LED-лампой

MPN
KS12-PL1.5-BBR-5N-S
Бренд
Ruichi
Артикул RU
117820

Основные параметры

Схема переключения
NO - NC SPST
Номинальный ток, А
0,01...0,1
Номинальное напряжение, В
2...30 (DC)
Класс защиты
IP40
Фиксация
без фиксации
Наличие и тип подсветки
LED красная
Все характеристики
Документация
875 шт в наличии109,02 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

20 параметров из источника

Электрические параметры

Схема переключения
NO - NC SPST
Количество циклов коммутации (электро), не менее
1000000
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
500 (50 Гц, 1 мин)
Номинальное напряжение, В
2...30 (DC)
Номинальный ток, А
0,01...0,1

Монтаж и корпус

Наличие и тип подсветки
LED красная
Способ монтажа
на защелках
Материал корпуса
PA+GF UL94-V2, POM
Глубина, мм
10,85
Ширина, мм
10,9
Высота, мм
11,1

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+85
Класс защиты
IP40

Упаковка и вес

Вес брутто
1.19
Транспортная упаковка: размер/кол-во
40*31*30/1000

Другие параметры

Фиксация
без фиксации
Тип
Кнопка миниатюрная серии KS12
Цвет
корпус/ кнопка - черный, индикатор - красный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема KS12-PL1.5-BBR-5N-S
IMAGE · Схема

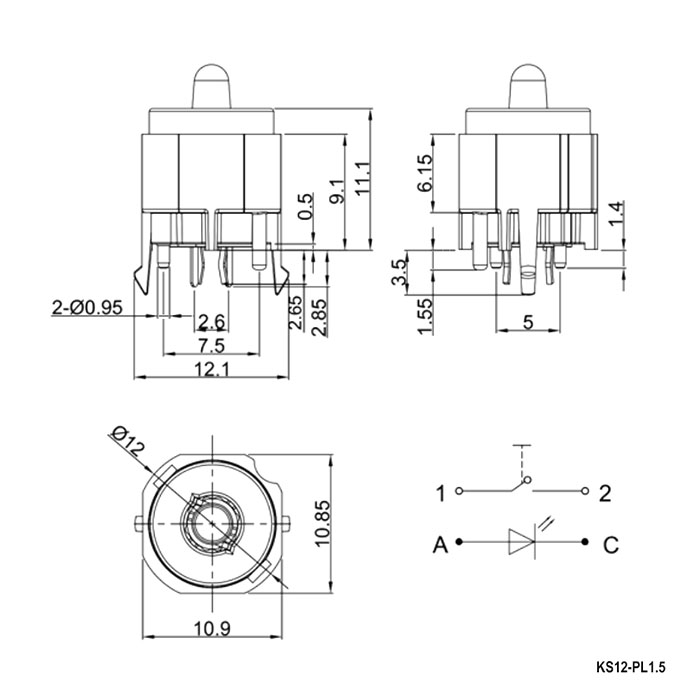

Схема KS12-PL1.5-BBR-5N-S

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 875 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Миниатюрная кнопка без фиксации RUICHI KS12-PL1.5-BBR-5N-S, 4 контакта, круглая, корпус черный, кнопка черная с красной LED-лампой – это изделие модульной конструкции, которое используется для создания устройств коммутирования электрических цепей или других сигналов.
