Datasheet TPD1E10B06DPYR (Elecsuper)
Технические параметры, размеры и рекомендации производителя
TPD1E10B06DPYR Elecsuper защитная диодная сборка 5 В
6 А, 60 Вт, DFN1006-2L
- MPN
- TPD1E10B06DPYR (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 120068
Основные параметры
- Пиковая мощность рассеивания, Вт
- 60
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 6
995 шт в наличии0,49 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 60
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 6
- Ток утечки, мкА
- 1
- Емкость, пФ
- 12
Монтаж и корпус
- Корпус
- DFN1006-2L
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
Упаковка и вес
- Вес брутто
- 0.01
- Упаковка
- REEL, 10000 шт.
Другие параметры
- Количество защищаемых линий
- 1

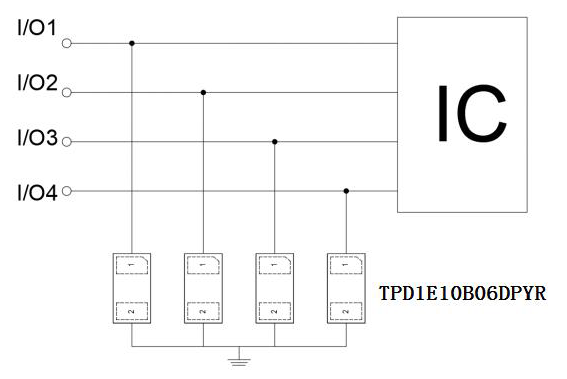

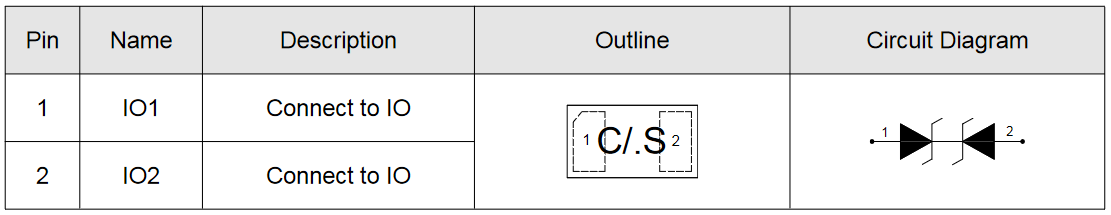

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 995 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 995 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
TPD1E10B06DPYR малогабаритная защитная диодная сборка для поверхностного монтажа в корпусе DFN1006-2L (0402). Напряжение несрабатывания 5 В, максимальный импульсный ток 6 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 12 пФ, уровень защиты ESD ±25 кВ возд. /± 25 кВ касание. Предназначена для защиты чувствительной электроники от электростатических разрядов (ESD), переходных процессов и прочих наведенных помех. Низкая емкость позволяет использовать данную диодную сборку для защиты интерфейсов с рабочей частотой до нескольких сотен МГц, а низкий ток утечки <1 мкА дает возможность для использования ее в переносных устройствах с автономным питанием.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023995 шт1995 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTPD1E10B06DPYR (Elecsuper)ElecsuperАрт. RU 120068 0,49 ₽995 шт по каталогу |  4,94 ₽9 200 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,59 ₽4 600 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  2,82 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Корпус | DFN1006-2L | —Нет данных | SOT-523Отличается | SOT-23Отличается | SOT-23-6Отличается |
| Максимальный импульсный ток (Ipp), А | 6 | —Нет данных | 4Отличается | 4Отличается | 4,5Отличается |
| Напряжение несрабатывания, В | 5 | —Нет данных | 5Совпадает | 5Совпадает | 5Совпадает |
| Емкость, пФ | 12 | —Нет данных | —Нет данных | 0,8Отличается | 1Отличается |
- 4,94 ₽9 200 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийDFN1006-2LАналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог—Нет данных
- Напряжение несрабатывания, В
- Текущий5Аналог—Нет данных
- Емкость, пФ
- Текущий12Аналог—Нет данных
- 3,59 ₽4 600 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийDFN1006-2LАналогSOT-523Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог4Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий12Аналог—Нет данных
- 2,82 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийDFN1006-2LАналогSOT-23Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог4Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий12Аналог0,8Отличается
- 2,96 ₽5 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийDFN1006-2LАналогSOT-23-6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог4,5Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий12Аналог1Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
