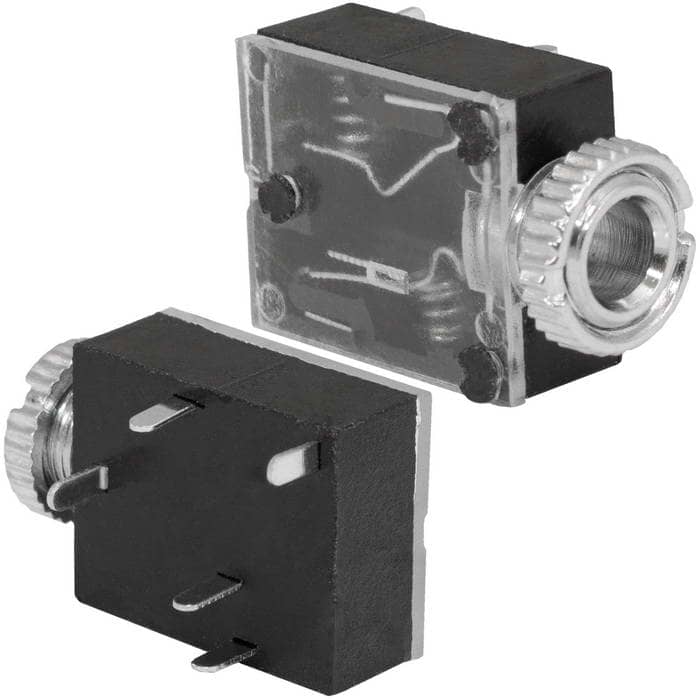

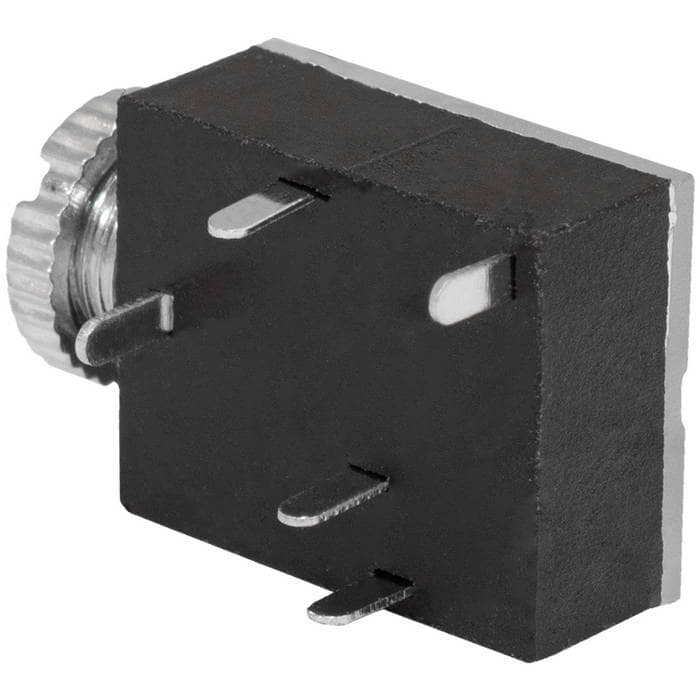

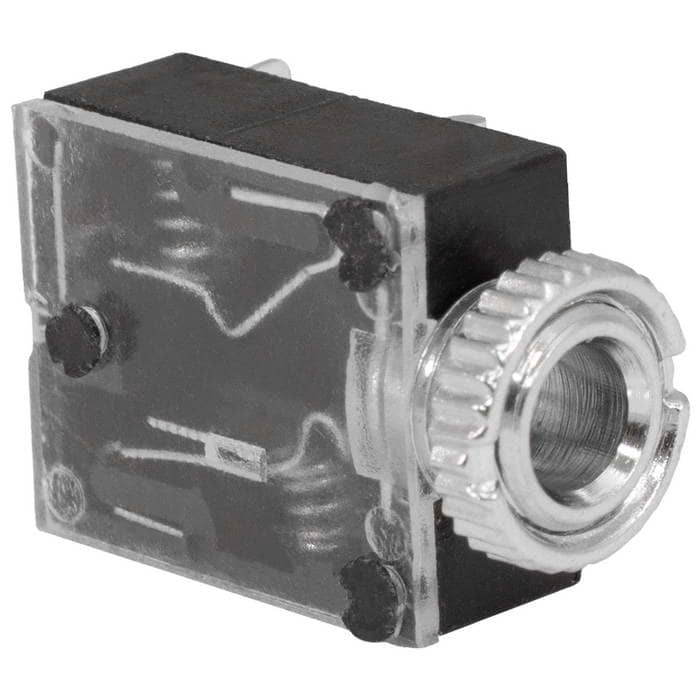

Разъём аудио RUICHI TKX3-3.5-05 PCB jack
гнездо на плату
- MPN
- TKX3-3.5-05 PCB jack
- Бренд
- Ruichi
- Артикул RU
- 107115
Основные параметры
- Номинальный ток, А
- 0,5
- Номинальное напряжение, В
- 30 (DC)
- Количество выводов
- 5
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 30 (DC)
- Номинальный ток, А
- 0,5
Монтаж и корпус
- Количество выводов
- 5
- Способ монтажа
- на плату/ панель, пайка
- Глубина, мм
- 17,7
- Ширина, мм
- 11,5
- Высота, мм
- 6,3 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+70
Упаковка и вес
- Вес брутто
- 2.06
- Транспортная упаковка: размер/кол-во
- 38.5*35*30/7000
Другие параметры
- Количествово сочлений/ расчлений, не менее
- 5000
- Усилие ввода и извлечения, Н
- 3...20
- Тип разъёма
- розетка (гнездо - jack) стерео 3,5 мм

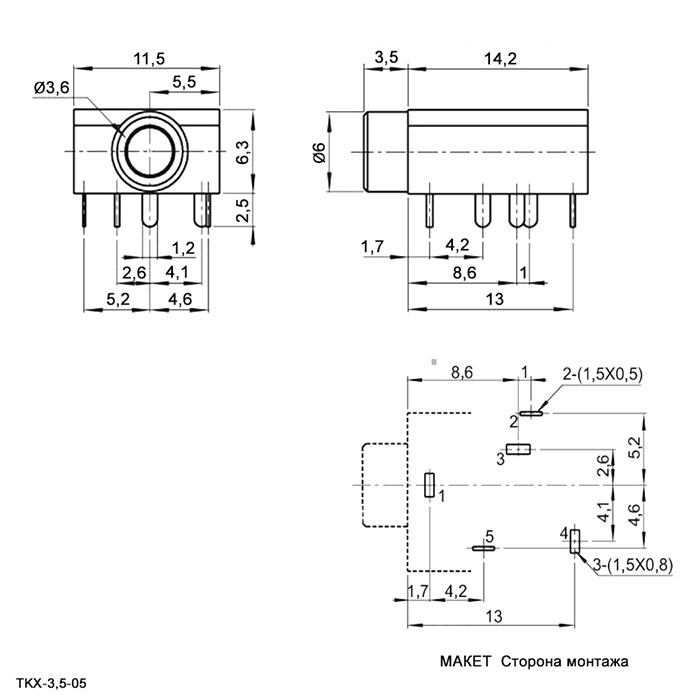

Документация и схема
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 7 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 400 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.
