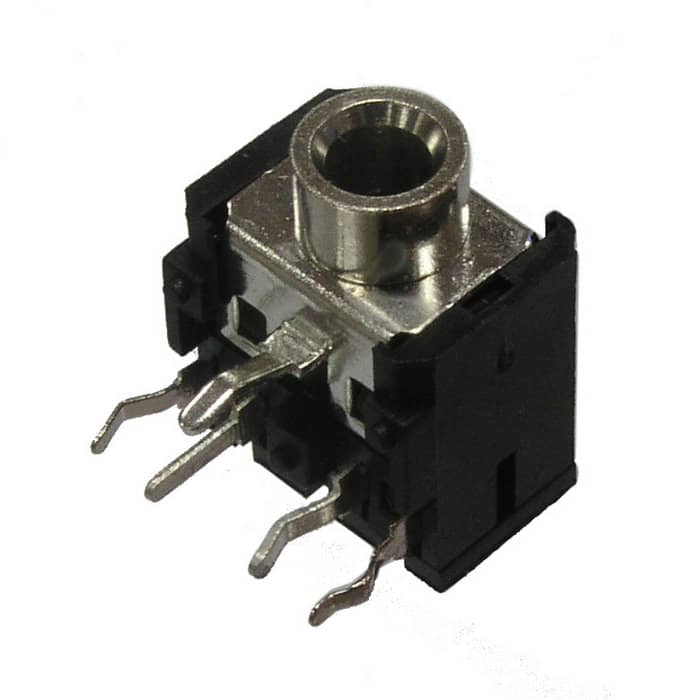

Разъём аудио RUICHI TKX3-3.5-03 PCB jack
гнездо на плату
- MPN
- TKX3-3.5-03 PCB jack
- Бренд
- Ruichi
- Артикул RU
- 107302
Основные параметры
- Номинальный ток, А
- 0,5
- Номинальное напряжение, В
- 30 (DC)
- Количество выводов
- 5
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 30 (DC)
- Номинальный ток, А
- 0,5
Монтаж и корпус
- Количество выводов
- 5
- Материал корпуса
- PA 66/ PBT/ ABS
- Глубина, мм
- 15
- Ширина, мм
- 12
- Высота, мм
- 9 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+70
Упаковка и вес
- Вес брутто
- 2.17
- Транспортная упаковка: размер/кол-во
- 38.5*35*23.5/5000
Другие параметры
- Количествово сочлений/ расчлений, не менее
- 5000
- Усилие ввода и извлечения, Н
- 3...20
- Тип
- Разъем аудио (гнездо) STEREO, 3,5 мм

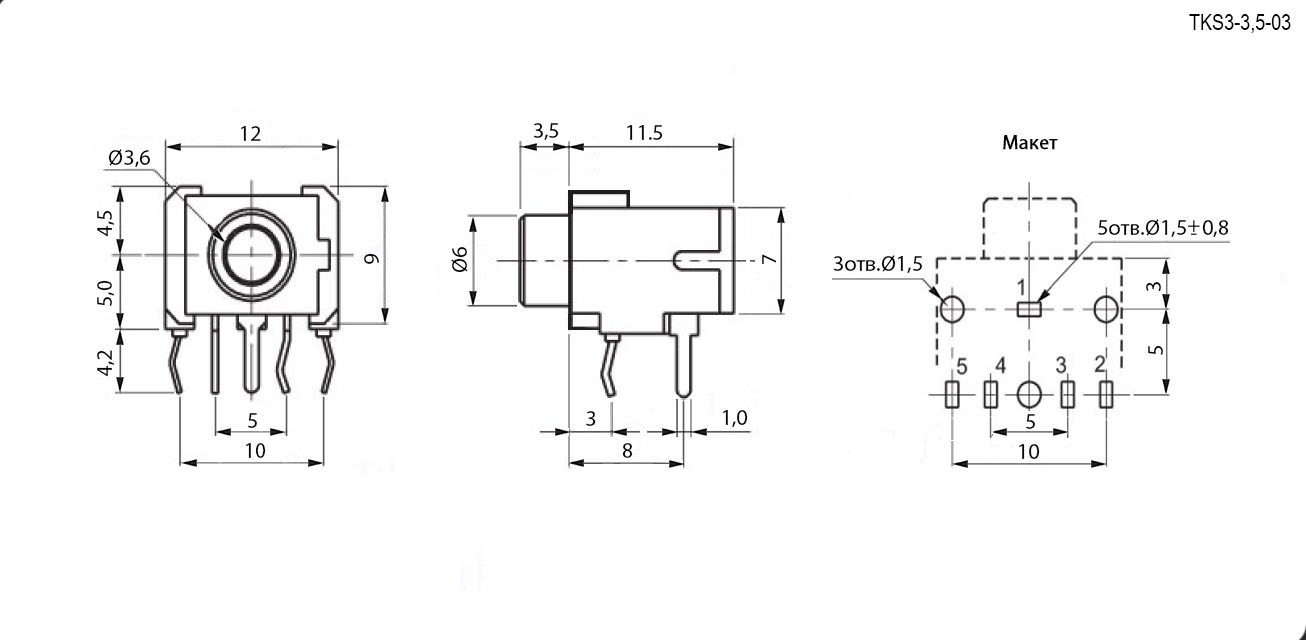

Документация и схема
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 99 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 99 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.
Партии и фасовки
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTKX3-3.5-03 PCB jackRUICHIАрт. RU 107302 9,54 ₽99 шт по каталогу | ![]() 11,46 ₽7 200 шт по каталогу Совпадает 4 из 4 сравнимых параметров | ![]() 5,51 ₽2 600 шт по каталогу Совпадает 4 из 4 сравнимых параметров | ![]() 12,40 ₽1 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров | ![]() 4,67 ₽Под заказ Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA 66/ PBT/ ABS | —Нет данных | —Нет данных | пластикОтличается | пластикОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 | 100Совпадает | 100Совпадает | 100Совпадает | 100Совпадает |
| Номинальное напряжение, В | 30 (DC) | 30 (DC)Совпадает | 30 (DC)Совпадает | 30 (DC)Совпадает | 30 (DC)Совпадает |
| Номинальный ток, А | 0,5 | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает |
11,46 ₽7 200 шт по каталогуСовпадает 4 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
5,51 ₽2 600 шт по каталогуСовпадает 4 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
12,40 ₽1 800 шт по каталогуСовпадает 4 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналогпластикОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
4,67 ₽Под заказСовпадает 4 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналогпластикОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
