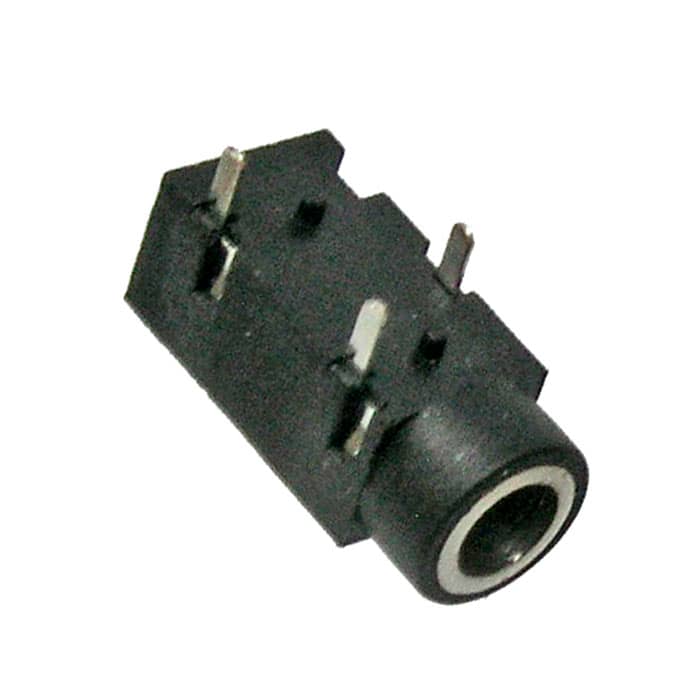

Разъём аудио RUICHI TKX3-3.5-30 PCB jack

гнездо на плату

Товар подлежит обязательной маркировке
MPN
TKX3-3.5-30 PCB jack
Бренд
Ruichi
Артикул RU
107301

Основные параметры

Номинальный ток, А
0,5
Номинальное напряжение, В
30 (DC)
Количество выводов
3
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
30
Количествово сочлений/ расчлений, не менее
5000
Все характеристики
Документация
Под заказ4,67 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
30
Номинальное напряжение, В
30 (DC)
Номинальный ток, А
0,5

Монтаж и корпус

Количество выводов
3
Материал корпуса
пластик
Глубина, мм
14,0
Ширина, мм
6
Высота, мм
5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+70

Упаковка и вес

Вес брутто
0.58
Транспортная упаковка: размер/кол-во
30*18.5*19/5000

Другие параметры

Количествово сочлений/ расчлений, не менее
5000
Тип
Разъем аудио стерео (розетка) 3,5 мм

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

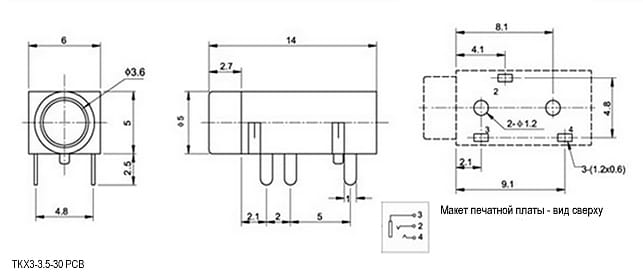

Миниатюра: Схема TKX3-3.5-30 PCB jack
IMAGE · Схема

Схема TKX3-3.5-30 PCB jack

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 30.10.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны

Описание

Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.
