Datasheet CKX3-3.5-26 гнездо на плату
Технические параметры, размеры и рекомендации производителя

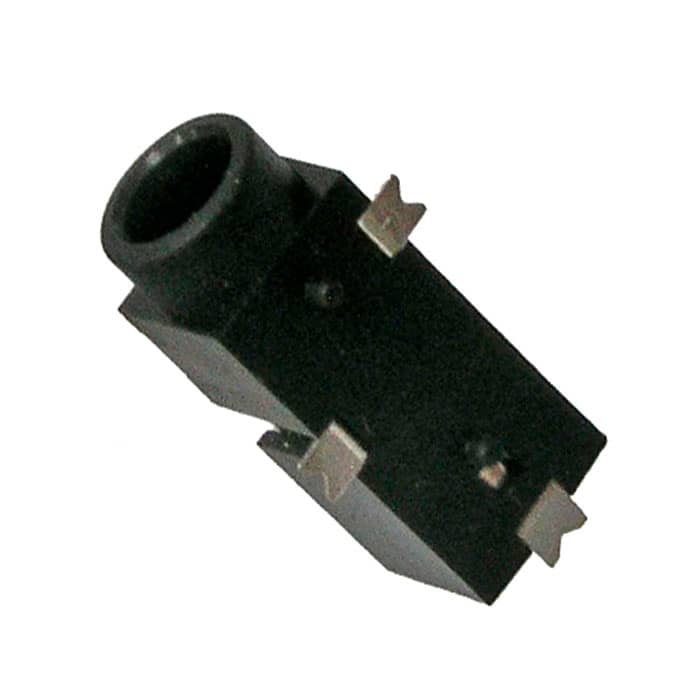

Разъём аудио RUICHI CKX3-3.5-26
гнездо на плату
Товар подлежит обязательной маркировке- MPN
- CKX3-3.5-26 гнездо на плату
- Бренд
- Ruichi
- Артикул RU
- 62014
Основные параметры
- Номинальный ток, А
- 0,3
- Номинальное напряжение, В
- 30 (DC)
- Количество выводов
- 4
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
940 шт в наличии8,81 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 30 (DC)
- Номинальный ток, А
- 0,3
Монтаж и корпус
- Количество выводов
- 4
- Материал корпуса
- PA 66/ PBT/ ABS
- Глубина, мм
- 14,3 (корпус)
- Ширина, мм
- 5,6 мм
- Высота, мм
- 5,1 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20...+70
Упаковка и вес
- Вес брутто
- 0.47
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/3000
Другие параметры
- Количествово сочлений/ расчлений, не менее
- 5000
- Усилие ввода и извлечения, Н
- 3 - 20
- Тип
- Разъем аудио (гнездо) 3,5 мм

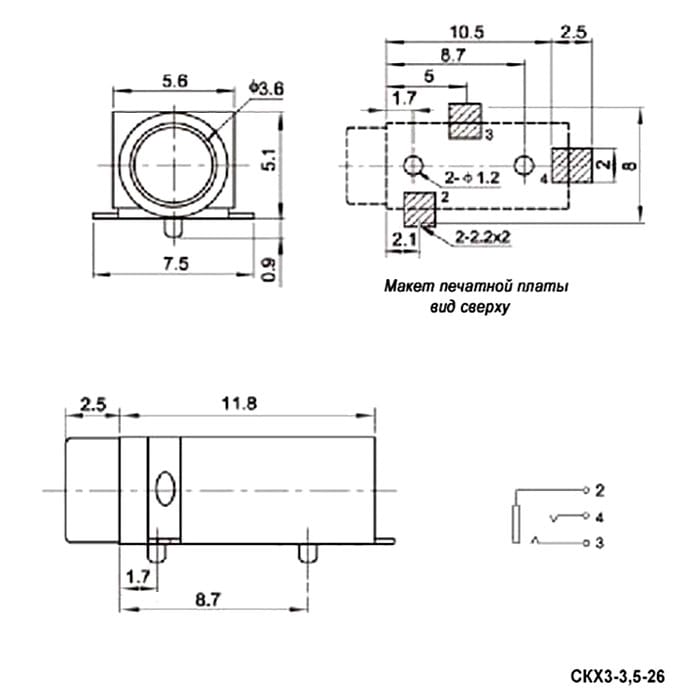

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 940 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 40 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202640 шт140 шт
2026100 шт9900 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарCKX3-3.5-26 гнездо на платуRUICHIАрт. RU 62014 8,81 ₽940 шт по каталогу |  9,78 ₽2 254 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  7,62 ₽3 800 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  8,34 ₽500 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  11,10 ₽1 440 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Материал корпуса | PA 66/ PBT/ ABS | пластикОтличается | —Нет данных | пластикОтличается | —Нет данных |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | —Нет данных |
| Номинальное напряжение, В | 30 (DC) | 30 (DC)Совпадает | 12 (DC)Отличается | 12(DC)Отличается | —Нет данных |
| Номинальный ток, А | 0,3 | 0,5Отличается | 0,5Отличается | 0,5Отличается | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 100 | 100Совпадает | 100Совпадает | —Нет данных | —Нет данных |
- 9,78 ₽2 254 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналогпластикОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,3Аналог0,5Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- 7,62 ₽3 800 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог12 (DC)Отличается
- Номинальный ток, А
- Текущий0,3Аналог0,5Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- 8,34 ₽500 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналогпластикОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог12(DC)Отличается
- Номинальный ток, А
- Текущий0,3Аналог0,5Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог—Нет данных
- 11,10 ₽1 440 шт по каталогу
Недостаточно данных для оценки совместимости
- Материал корпуса
- ТекущийPA 66/ PBT/ ABSАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог—Нет данных
- Номинальное напряжение, В
- Текущий30 (DC)Аналог—Нет данных
- Номинальный ток, А
- Текущий0,3Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
