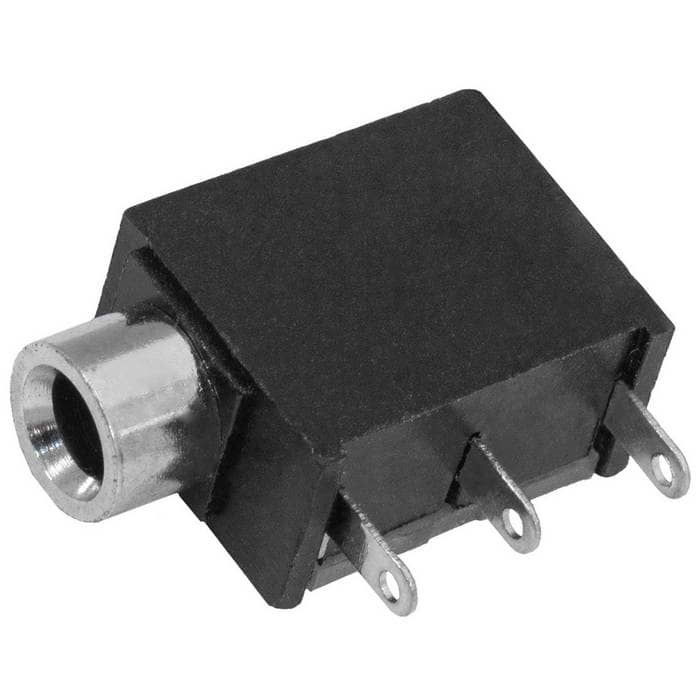

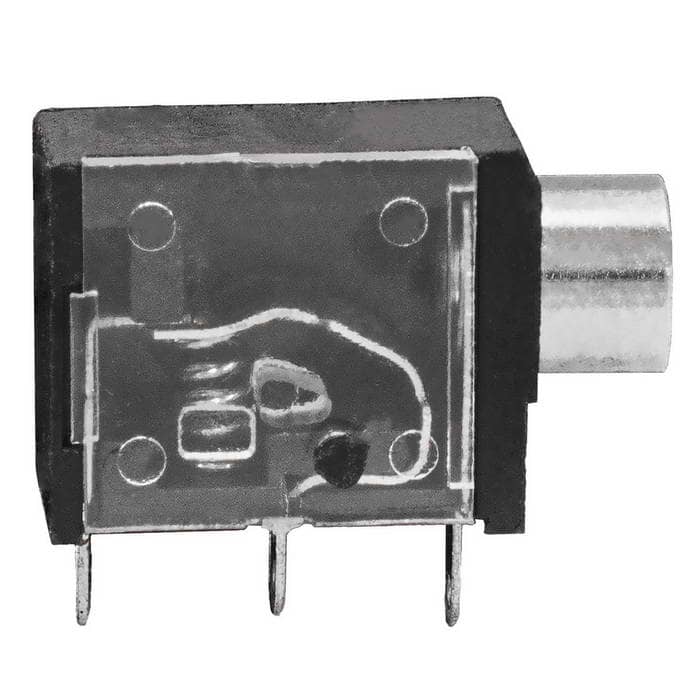

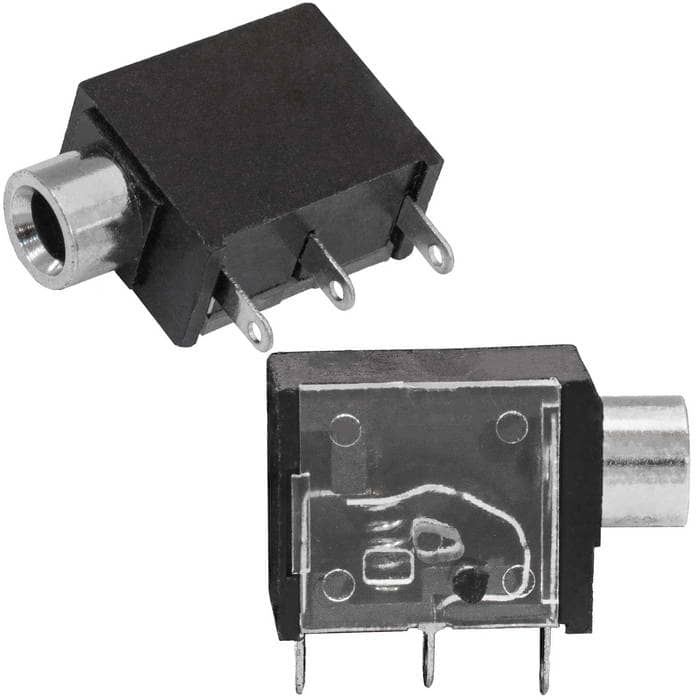

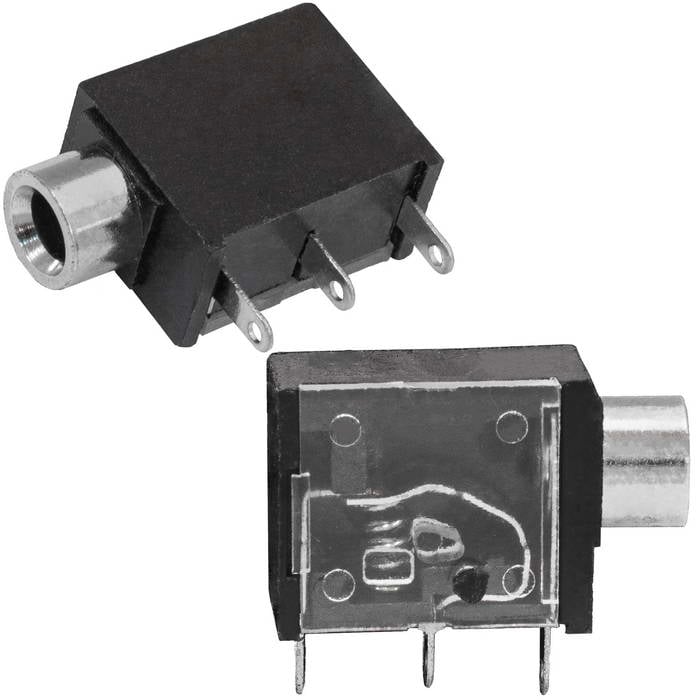

Разъём аудио RUICHI CKX3-3.5-06

гнездо на плату

Товар подлежит обязательной маркировке
MPN
CKX3-3.5-06 гнездо на плату
Бренд
Ruichi
Артикул RU
62006

Основные параметры

Номинальный ток, А
0,5
Номинальное напряжение, В
12 (DC)
Количество выводов
3
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Все характеристики
Документация
5 600 шт в наличии7,62 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
12 (DC)
Номинальный ток, А
0,5

Монтаж и корпус

Количество выводов
3
Способ монтажа
на плату, пайка
Глубина, мм
14
Ширина, мм
7.2 мм
Высота, мм
11.5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
2.45
Транспортная упаковка: размер/кол-во
38.5*35*27/5000

Другие параметры

Количествово сочлений/ расчлений, не менее
6000
Усилие ввода и извлечения, Н
5 - 30 Н
Тип разъёма
розетка (гнездо - jack) моно 3,5 мм

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

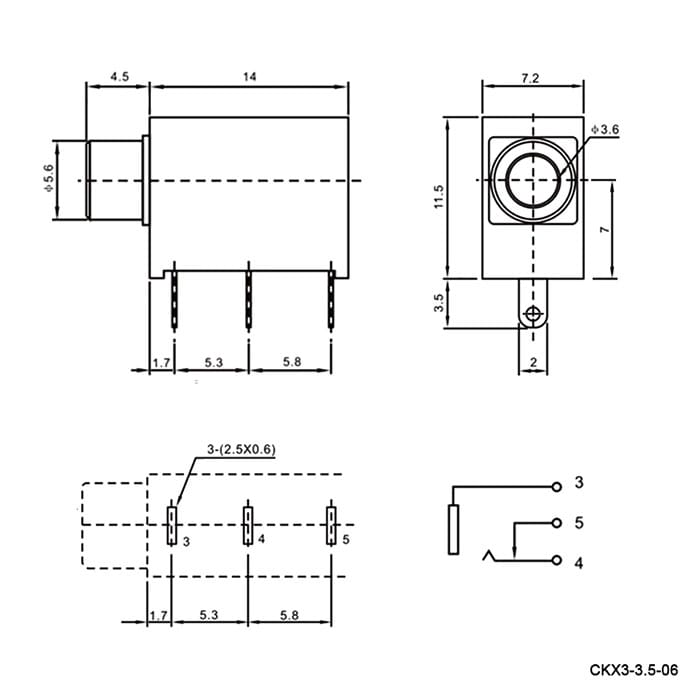

Миниатюра: Схема CKX3-3.5-06 гнездо на плату
IMAGE · Схема

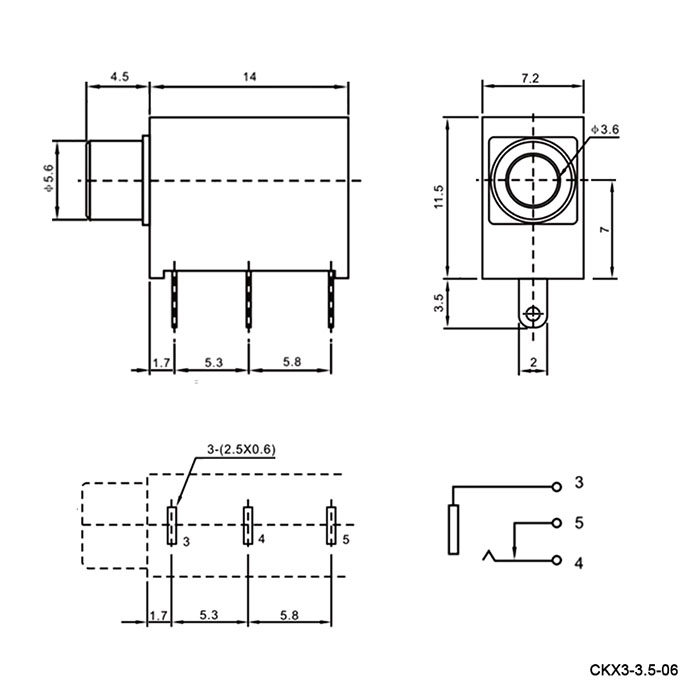

Схема CKX3-3.5-06 гнездо на плату

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 5 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
200 шт в упаковке
Date code / партия
Год / маркировка: 2014

Описание

Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано200 шт193 800 шт
2014200 шт91 800 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарCKX3-3.5-06 гнездо на платуRUICHIАрт. RU 62006
7,62 ₽5 600 шт по каталогу
Параметрический вариантRUICHICKX3-3.5-29 гнездо на платуАрт. RU 123917
8,34 ₽500 шт по каталогу

Совпадает 4 из 4 сравнимых параметров

Параметрический вариантRUICHICKX3-3.5-13 гнездо на платуАрт. RU 61433
9,78 ₽2 200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHICKX3-3.5-26 гнездо на платуАрт. RU 62014
8,81 ₽600 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHICKX3-3.5-15 гнездо на платуАрт. RU 62005
11,10 ₽1 400 шт по каталогу

Недостаточно данных для оценки совместимости

Способ монтажана плату, пайкана плату, пайкаСовпадаетна плату, пайкаСовпадает—Нет данных—Нет данных
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает—Нет данных
Номинальное напряжение, В12 (DC)12(DC)Совпадает30 (DC)Отличается30 (DC)Отличается—Нет данных
Номинальный ток, А0,50,5Совпадает0,5Совпадает0,3Отличается—Нет данных
Сопротивление изоляции, МОм, не менее100—Нет данных100Совпадает100Совпадает—Нет данных
  • Параметрический вариантRUICHICKX3-3.5-29 гнездо на платуАрт. RU 123917
    8,34 ₽500 шт по каталогу

    Совпадает 4 из 4 сравнимых параметров

    Способ монтажа
    Текущийна плату, пайкаАналогна плату, пайкаСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог12(DC)Совпадает
    Номинальный ток, А
    Текущий0,5Аналог0,5Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHICKX3-3.5-13 гнездо на платуАрт. RU 61433
    9,78 ₽2 200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийна плату, пайкаАналогна плату, пайкаСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог30 (DC)Отличается
    Номинальный ток, А
    Текущий0,5Аналог0,5Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Открыть товар
  • Параметрический вариантRUICHICKX3-3.5-26 гнездо на платуАрт. RU 62014
    8,81 ₽600 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Способ монтажа
    Текущийна плату, пайкаАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий12 (DC)Аналог30 (DC)Отличается
    Номинальный ток, А
    Текущий0,5Аналог0,3Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Открыть товар
  • Параметрический вариантRUICHICKX3-3.5-15 гнездо на платуАрт. RU 62005
    11,10 ₽1 400 шт по каталогу

    Недостаточно данных для оценки совместимости

    Способ монтажа
    Текущийна плату, пайкаАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий30Аналог—Нет данных
    Номинальное напряжение, В
    Текущий12 (DC)Аналог—Нет данных
    Номинальный ток, А
    Текущий0,5Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
