Datasheet SMA-SMA adapters
Технические параметры, размеры и рекомендации производителя

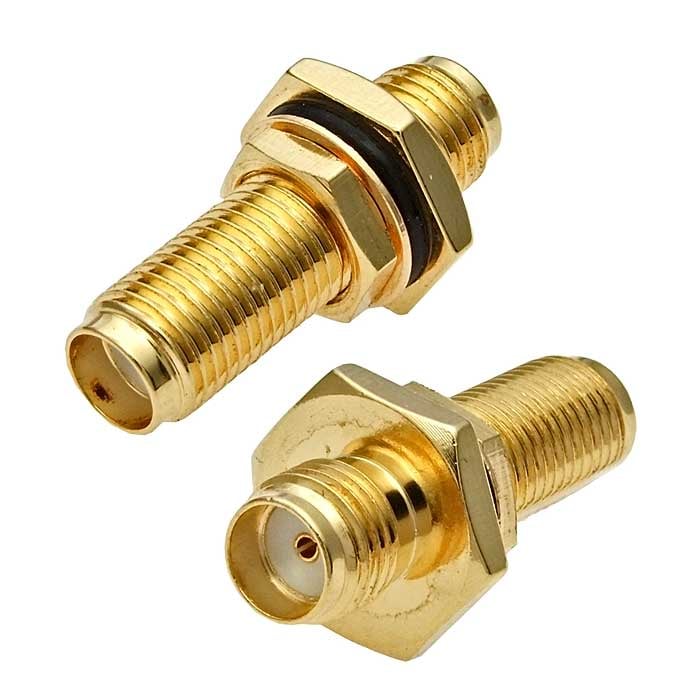

Разъём высокочастотный RUICHI SMA-SMA adapters
крепление гайка
- MPN
- SMA-SMA adapters
- Бренд
- Ruichi
- Артикул RU
- 105430
Основные параметры
- Диапазон рабочих частот, ГГц
- 0...3
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
- Материал контакта
- латунь с позолотой
- Материал изолятора
- PTFE
1 425 шт в наличии115,18 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- 0...3
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
Монтаж и корпус
- Материал контакта
- латунь с позолотой
- Материал изолятора
- PTFE
- Способ монтажа
- на панель, Ф посадочного отверстия - 6,5 мм
- Материал корпуса
- латунь с никилевым покрытием
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+155
Упаковка и вес
- Вес брутто
- 4.49
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1500
Другие параметры
- Тип разъёма
- Разъем высокочастотный - переходник SMA-SMA (F-F)

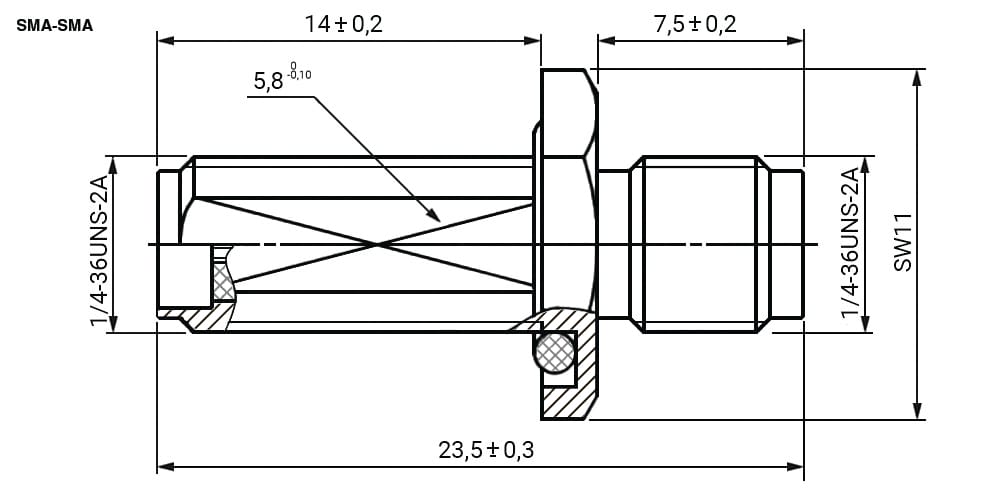

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 1 425 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт571 425 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMA-SMA adaptersRUICHIАрт. RU 105430 115,18 ₽1 425 шт по каталогу |  99,72 ₽450 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  129,30 ₽3 355 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  34,37 ₽33 175 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  23,66 ₽25 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный - переходник SMA-SMA (F-F) | —Нет данных | —Нет данных | SMA-FОтличается | Разъем высокочастотный серии SMA (вилка)Отличается |
| Материал корпуса | латунь с никилевым покрытием | латуньОтличается | латуньОтличается | —Нет данных | —Нет данных |
| Способ монтажа | на панель, Ф посадочного отверстия - 6,5 мм | —Нет данных | —Нет данных | —Нет данных | на панель/ кабельная сторона - под пайкуОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 99,72 ₽450 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный - переходник SMA-SMA (F-F)Аналог—Нет данных
- Материал корпуса
- Текущийлатунь с никилевым покрытиемАналоглатуньОтличается
- Способ монтажа
- Текущийна панель, Ф посадочного отверстия - 6,5 ммАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 129,30 ₽3 355 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный - переходник SMA-SMA (F-F)Аналог—Нет данных
- Материал корпуса
- Текущийлатунь с никилевым покрытиемАналоглатуньОтличается
- Способ монтажа
- Текущийна панель, Ф посадочного отверстия - 6,5 ммАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 34,37 ₽33 175 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный - переходник SMA-SMA (F-F)АналогSMA-FОтличается
- Материал корпуса
- Текущийлатунь с никилевым покрытиемАналог—Нет данных
- Способ монтажа
- Текущийна панель, Ф посадочного отверстия - 6,5 ммАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 23,66 ₽25 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный - переходник SMA-SMA (F-F)АналогРазъем высокочастотный серии SMA (вилка)Отличается
- Материал корпуса
- Текущийлатунь с никилевым покрытиемАналог—Нет данных
- Способ монтажа
- Текущийна панель, Ф посадочного отверстия - 6,5 ммАналогна панель/ кабельная сторона - под пайкуОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
