Datasheet ШУНТ-150А-75шсмм3
Технические параметры, размеры и рекомендации производителя

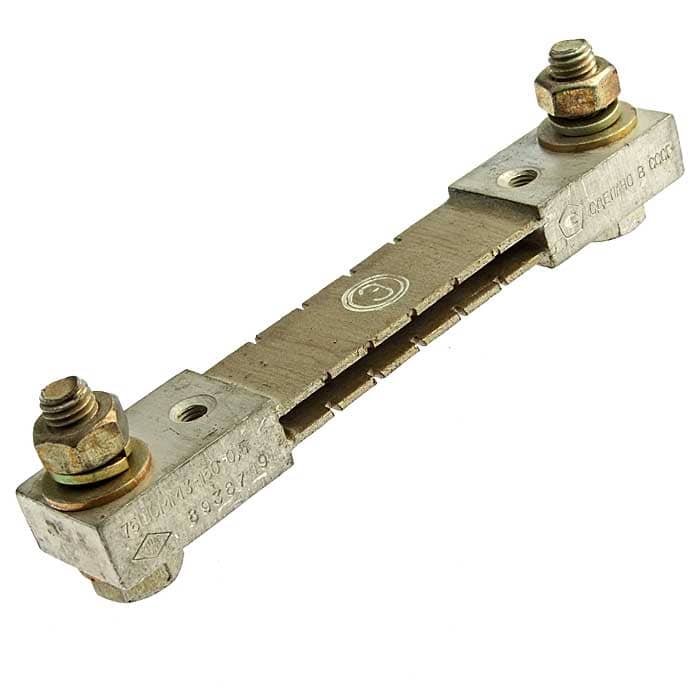

Шунт измерительный стационарный ШУНТ-150А-75шсмм3
150 А, Предприятие ШИП
- MPN
- ШУНТ-150А-75шсмм3
- Бренд
- Россия
- Артикул RU
- 18970
Основные параметры
- Номинальный ток
- 150 А
- Рабочая температура
- -40°C – +50°C
- Класс точности
- 0,5
- Сопротивление
- 500 мкОм
- Габаритные размеры
- 130*22*12 мм
- Падение напряжения
- на потенциальных зажимах при номинальном токе: 75 мВ
62 шт в наличии2 653,50 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 150 А
- Сопротивление
- 500 мкОм
- Падение напряжения
- на потенциальных зажимах при номинальном токе: 75 мВ
Монтаж и корпус
- Габаритные размеры
- 130*22*12 мм
Условия эксплуатации
- Рабочая температура
- -40°C – +50°C
Другие параметры
- Класс точности
- 0,5
- Климатическое исполнение
- М3 - исполнение для работы в умеренном и холодном климате
- Минимальная наработка
- 20000 ч

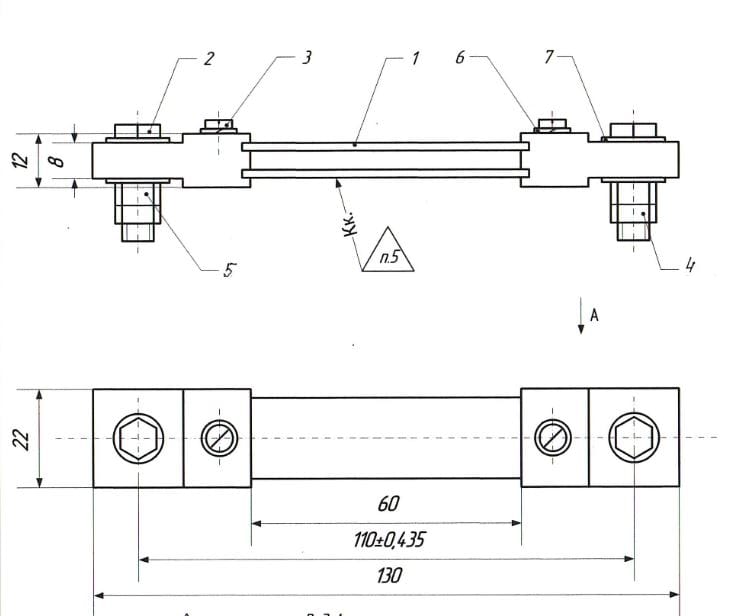

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 62 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024
- Документация
- Datasheet: 1
Описание
Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт1414 шт
20241 шт4848 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШУНТ-150А-75шсмм3РоссияАрт. RU 18970 2 653,50 ₽62 шт по каталогу |  573,75 ₽90 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  730,66 ₽33 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  3 672,00 ₽26 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  652,76 ₽135 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальный ток | 150 А | —Нет данных | 10 АОтличается | 1500 АОтличается | 20 АОтличается |
| Падение напряжения | на потенциальных зажимах при номинальном токе: 75 мВ | —Нет данных | на потенциальных зажимах при номинальном токе: 75 мВСовпадает | на потенциальных зажимах при номинальном токе: 75 мВСовпадает | на потенциальных зажимах при номинальном токе: 75 мВСовпадает |
| Сопротивление | 500 мкОм | —Нет данных | —Нет данных | 50 мкОмОтличается | 3750 мкОмОтличается |
| Габаритные размеры | 130*22*12 мм | —Нет данных | 85*20*20 ммОтличается | 120*50*50 ммОтличается | 85*20*20 ммОтличается |
| Рабочая температура | -40°C – +50°C | -40...+60 °CОтличается | -40°C – +50°CСовпадает | -40°C – +50°CСовпадает | -40°C – +50°CСовпадает |
- 573,75 ₽90 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Номинальный ток
- Текущий150 ААналог—Нет данных
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналог—Нет данных
- Сопротивление
- Текущий500 мкОмАналог—Нет данных
- Габаритные размеры
- Текущий130*22*12 ммАналог—Нет данных
- Рабочая температура
- Текущий-40°C – +50°CАналог-40...+60 °CОтличается
- 730,66 ₽33 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Номинальный ток
- Текущий150 ААналог10 АОтличается
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналогна потенциальных зажимах при номинальном токе: 75 мВСовпадает
- Сопротивление
- Текущий500 мкОмАналог—Нет данных
- Габаритные размеры
- Текущий130*22*12 ммАналог85*20*20 ммОтличается
- Рабочая температура
- Текущий-40°C – +50°CАналог-40°C – +50°CСовпадает
- 3 672,00 ₽26 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Номинальный ток
- Текущий150 ААналог1500 АОтличается
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналогна потенциальных зажимах при номинальном токе: 75 мВСовпадает
- Сопротивление
- Текущий500 мкОмАналог50 мкОмОтличается
- Габаритные размеры
- Текущий130*22*12 ммАналог120*50*50 ммОтличается
- Рабочая температура
- Текущий-40°C – +50°CАналог-40°C – +50°CСовпадает
- 652,76 ₽135 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Номинальный ток
- Текущий150 ААналог20 АОтличается
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналогна потенциальных зажимах при номинальном токе: 75 мВСовпадает
- Сопротивление
- Текущий500 мкОмАналог3750 мкОмОтличается
- Габаритные размеры
- Текущий130*22*12 ммАналог85*20*20 ммОтличается
- Рабочая температура
- Текущий-40°C – +50°CАналог-40°C – +50°CСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
