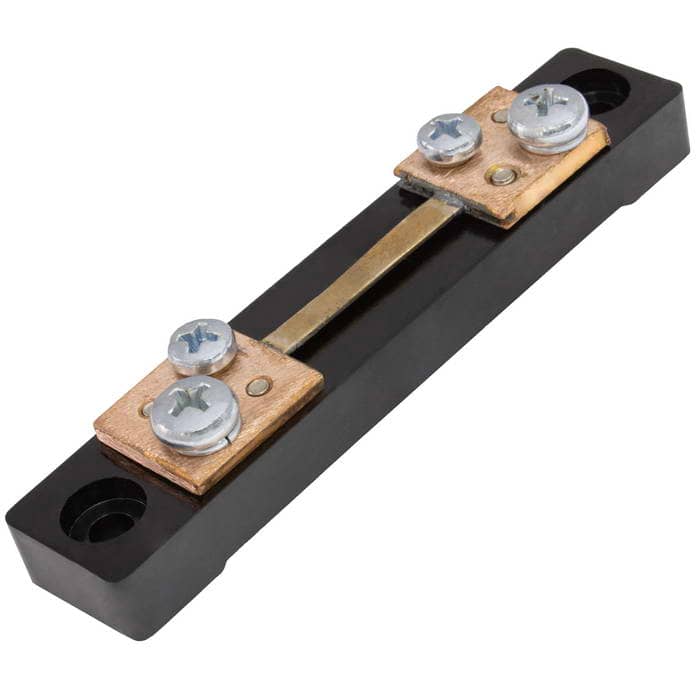

Шунт измерительный стационарный ШУНТ-20А-75шсмм3

20 А, Предприятие ШИП

MPN
ШУНТ-20А-75шсмм3
Бренд
ШИП
Артикул RU
47554

Основные параметры

Номинальный ток
20 А
Рабочая температура
-40°C – +50°C
Класс точности
0,5
Сопротивление
3750 мкОм
Габаритные размеры
85*20*20 мм
Падение напряжения
на потенциальных зажимах при номинальном токе: 75 мВ
Все характеристики
Документация
134 шт в наличии652,76 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Номинальный ток
20 А
Сопротивление
3750 мкОм
Падение напряжения
на потенциальных зажимах при номинальном токе: 75 мВ

Монтаж и корпус

Габаритные размеры
85*20*20 мм

Условия эксплуатации

Рабочая температура
-40°C – +50°C

Другие параметры

Класс точности
0,5
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Минимальная наработка
20000 ч

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШУНТ-20А-75шсмм3

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ШУНТ-20А-75шсмм3
IMAGE · Схема

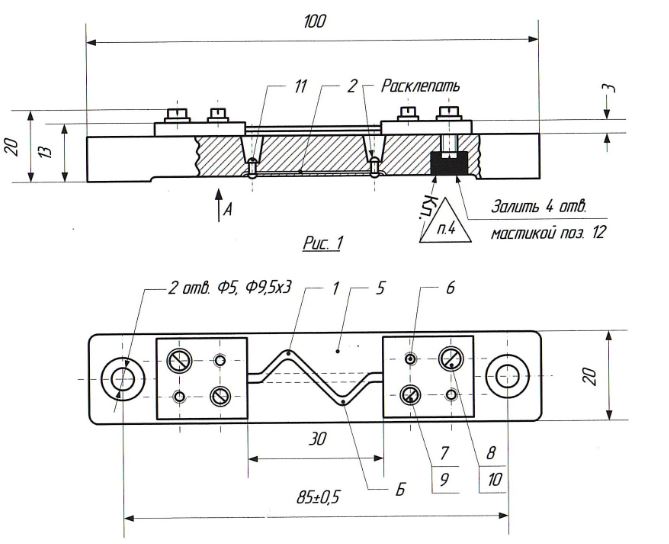

Схема ШУНТ-20А-75шсмм3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 134 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 2 шт в упаковке
Date code / партия
Год / маркировка: 199*
Документация
Datasheet: 1

Описание

Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
199*1 шт1616 шт
не указано2 шт59118 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШУНТ-20А-75шсмм3ШИПАрт. RU 47554
652,76 ₽134 шт по каталогу
Аналог из источникаRUICHIШУНТ 20А 75mv (АНАЛОГ-ШСМ)Арт. RU 79443
163,57 ₽2 240 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантШИПШУНТ-10А-75шсмм3Арт. RU 118703
730,66 ₽33 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантРоссияШУНТ-150А-75шсмм3Арт. RU 18970
765,00 ₽572 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантШИПШУНТ-50А-75шсмм3Арт. RU 110010
730,66 ₽2 шт по каталогу

Совпадает 1 из 2 сравнимых параметров

Номинальный ток20 А—Нет данных10 АОтличается150 АОтличается50 АОтличается
Падение напряженияна потенциальных зажимах при номинальном токе: 75 мВ—Нет данныхна потенциальных зажимах при номинальном токе: 75 мВСовпадаетна потенциальных зажимах при номинальном токе: 75 мВСовпадает—Нет данных
Сопротивление3750 мкОм—Нет данных—Нет данных500 мкОмОтличается—Нет данных
Габаритные размеры85*20*20 мм—Нет данных85*20*20 ммСовпадает130*22*12 ммОтличается85*20*20 ммСовпадает
Рабочая температура-40°C – +50°C-40...+60 °CОтличается-40°C – +50°CСовпадает-40°C – +50°CСовпадает—Нет данных
  • Аналог из источникаRUICHIШУНТ 20А 75mv (АНАЛОГ-ШСМ)Арт. RU 79443
    163,57 ₽2 240 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Номинальный ток
    Текущий20 ААналог—Нет данных
    Падение напряжения
    Текущийна потенциальных зажимах при номинальном токе: 75 мВАналог—Нет данных
    Сопротивление
    Текущий3750 мкОмАналог—Нет данных
    Габаритные размеры
    Текущий85*20*20 ммАналог—Нет данных
    Рабочая температура
    Текущий-40°C – +50°CАналог-40...+60 °CОтличается
    Открыть товар
  • Параметрический вариантШИПШУНТ-10А-75шсмм3Арт. RU 118703
    730,66 ₽33 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Номинальный ток
    Текущий20 ААналог10 АОтличается
    Падение напряжения
    Текущийна потенциальных зажимах при номинальном токе: 75 мВАналогна потенциальных зажимах при номинальном токе: 75 мВСовпадает
    Сопротивление
    Текущий3750 мкОмАналог—Нет данных
    Габаритные размеры
    Текущий85*20*20 ммАналог85*20*20 ммСовпадает
    Рабочая температура
    Текущий-40°C – +50°CАналог-40°C – +50°CСовпадает
    Открыть товар
  • Параметрический вариантРоссияШУНТ-150А-75шсмм3Арт. RU 18970
    765,00 ₽572 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Номинальный ток
    Текущий20 ААналог150 АОтличается
    Падение напряжения
    Текущийна потенциальных зажимах при номинальном токе: 75 мВАналогна потенциальных зажимах при номинальном токе: 75 мВСовпадает
    Сопротивление
    Текущий3750 мкОмАналог500 мкОмОтличается
    Габаритные размеры
    Текущий85*20*20 ммАналог130*22*12 ммОтличается
    Рабочая температура
    Текущий-40°C – +50°CАналог-40°C – +50°CСовпадает
    Открыть товар
  • Параметрический вариантШИПШУНТ-50А-75шсмм3Арт. RU 110010
    730,66 ₽2 шт по каталогу

    Совпадает 1 из 2 сравнимых параметров

    Номинальный ток
    Текущий20 ААналог50 АОтличается
    Падение напряжения
    Текущийна потенциальных зажимах при номинальном токе: 75 мВАналог—Нет данных
    Сопротивление
    Текущий3750 мкОмАналог—Нет данных
    Габаритные размеры
    Текущий85*20*20 ммАналог85*20*20 ммСовпадает
    Рабочая температура
    Текущий-40°C – +50°CАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
