Шунт измерительный стационарный ШУНТ-10А-75шсмм3
10 А, Предприятие ШИП
- MPN
- ШУНТ-10А-75шсмм3
- Бренд
- ШИП
- Артикул RU
- 118703
Основные параметры
- Номинальный ток
- 10 А
- Рабочая температура
- -40°C – +50°C
- Класс точности
- 0,5
- Габаритные размеры
- 85*20*20 мм
- Падение напряжения
- на потенциальных зажимах при номинальном токе: 75 мВ
- Климатическое исполнение
- М3 - исполнение для работы в умеренном и холодном климате
33 шт в наличии730,66 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10 А
- Падение напряжения
- на потенциальных зажимах при номинальном токе: 75 мВ
Монтаж и корпус
- Габаритные размеры
- 85*20*20 мм
Условия эксплуатации
- Рабочая температура
- -40°C – +50°C
Другие параметры
- Класс точности
- 0,5
- Климатическое исполнение
- М3 - исполнение для работы в умеренном и холодном климате
- Тип
- 75ШСМ
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 27.08.2026- Источник / остаток
- Каталог RU Electronics · 33 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet отсутствует — можно запросить
Описание

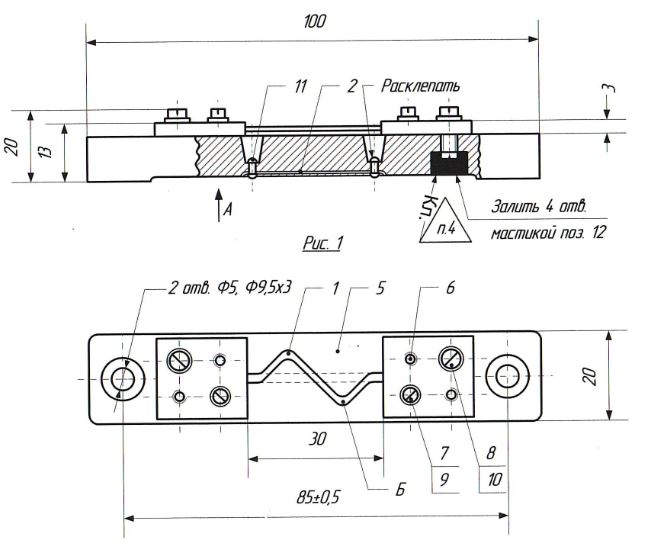

Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт3333 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШУНТ-10А-75шсмм3ШИПАрт. RU 118703 730,66 ₽33 шт по каталогу |  165,00 ₽1 490 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  652,76 ₽135 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  730,66 ₽2 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  875,66 ₽87 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальный ток | 10 А | —Нет данных | 20 АОтличается | 50 АОтличается | 30 АОтличается |
| Падение напряжения | на потенциальных зажимах при номинальном токе: 75 мВ | —Нет данных | на потенциальных зажимах при номинальном токе: 75 мВСовпадает | —Нет данных | —Нет данных |
| Габаритные размеры | 85*20*20 мм | —Нет данных | 85*20*20 ммСовпадает | 85*20*20 ммСовпадает | 85*20*20 ммСовпадает |
| Рабочая температура | -40°C – +50°C | -40...+60 °CОтличается | -40°C – +50°CСовпадает | —Нет данных | —Нет данных |
| Тип | 75ШСМ | —Нет данных | —Нет данных | 75ШСМСовпадает | 75ШСМСовпадает |
- 165,00 ₽1 490 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Номинальный ток
- Текущий10 ААналог—Нет данных
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналог—Нет данных
- Габаритные размеры
- Текущий85*20*20 ммАналог—Нет данных
- Рабочая температура
- Текущий-40°C – +50°CАналог-40...+60 °CОтличается
- Тип
- Текущий75ШСМАналог—Нет данных
- 652,76 ₽135 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Номинальный ток
- Текущий10 ААналог20 АОтличается
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналогна потенциальных зажимах при номинальном токе: 75 мВСовпадает
- Габаритные размеры
- Текущий85*20*20 ммАналог85*20*20 ммСовпадает
- Рабочая температура
- Текущий-40°C – +50°CАналог-40°C – +50°CСовпадает
- Тип
- Текущий75ШСМАналог—Нет данных
- 730,66 ₽2 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Номинальный ток
- Текущий10 ААналог50 АОтличается
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналог—Нет данных
- Габаритные размеры
- Текущий85*20*20 ммАналог85*20*20 ммСовпадает
- Рабочая температура
- Текущий-40°C – +50°CАналог—Нет данных
- Тип
- Текущий75ШСМАналог75ШСМСовпадает
- 875,66 ₽87 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Номинальный ток
- Текущий10 ААналог30 АОтличается
- Падение напряжения
- Текущийна потенциальных зажимах при номинальном токе: 75 мВАналог—Нет данных
- Габаритные размеры
- Текущий85*20*20 ммАналог85*20*20 ммСовпадает
- Рабочая температура
- Текущий-40°C – +50°CАналог—Нет данных
- Тип
- Текущий75ШСМАналог75ШСМСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
