PDF · Datasheet
Datasheet ШУНТ-750А-75шсмм3
Технические параметры, размеры и рекомендации производителя

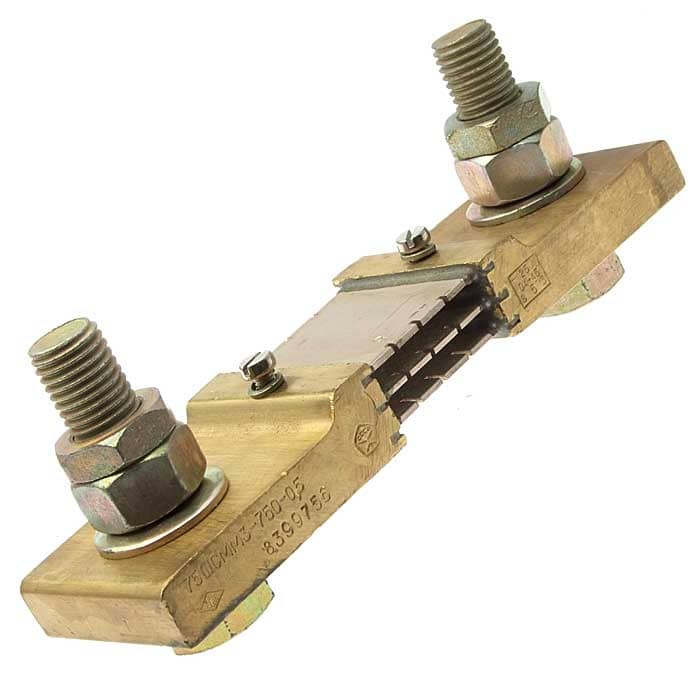

Шунт измерительный стационарный ШУНТ-750А-75шсмм3
750 А,
- MPN
- ШУНТ-750А-75шсмм3
- Бренд
- Россия
- Артикул RU
- 18974
Основные параметры
- Номинальный ток
- 750 А
- Рабочая температура
- -40°C – +50°C
- Класс точности
- 0,5
- Сопротивление
- 100 мкОм
- Габаритные размеры
- 150*50*20 мм
- Наработка на отказ, не менее
- 20000 ч
501 шт в наличии2 040,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 750 А
- Сопротивление
- 100 мкОм
- Падение напряжения
- 75 мВ
Монтаж и корпус
- Габаритные размеры
- 150*50*20 мм
Условия эксплуатации
- Рабочая температура
- -40°C – +50°C
Упаковка и вес
- Вес
- 0,95 кг
Другие параметры
- Класс точности
- 0,5
- Наработка на отказ, не менее
- 20000 ч
- Климатическое исполнение
- М3 - умеренный и холодный

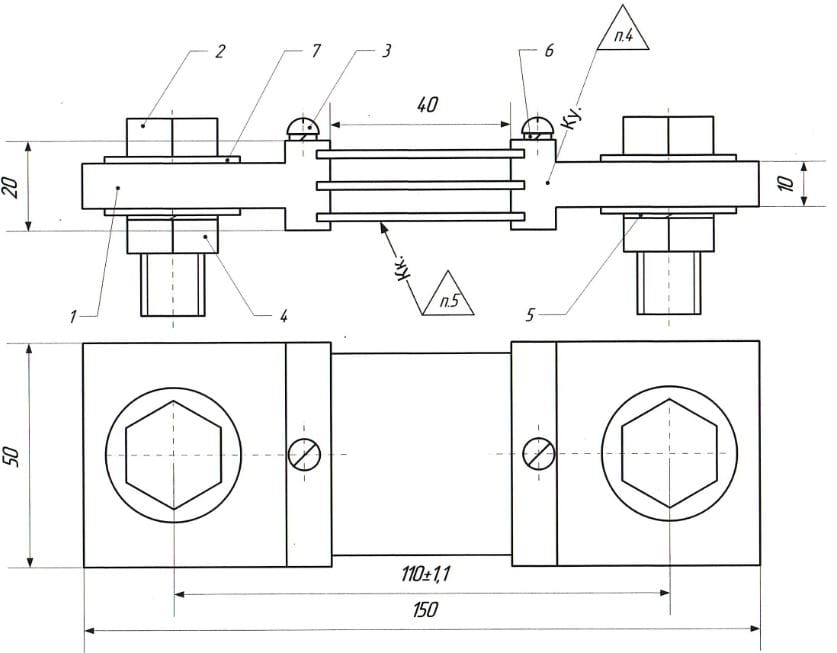

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 501 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 0 / 198*
- Документация
- Datasheet: 1
Описание
Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
01 шт499499 шт
198*1 шт22 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШУНТ-750А-75шсмм3РоссияАрт. RU 18974 2 040,00 ₽501 шт по каталогу |  1 826,80 ₽336 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2 770,00 ₽362 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  730,66 ₽33 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  2 653,50 ₽62 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальный ток | 750 А | —Нет данных | —Нет данных | 10 АОтличается | 150 АОтличается |
| Падение напряжения | 75 мВ | —Нет данных | —Нет данных | на потенциальных зажимах при номинальном токе: 75 мВОтличается | на потенциальных зажимах при номинальном токе: 75 мВОтличается |
| Сопротивление | 100 мкОм | —Нет данных | —Нет данных | —Нет данных | 500 мкОмОтличается |
| Габаритные размеры | 150*50*20 мм | —Нет данных | —Нет данных | 85*20*20 ммОтличается | 130*22*12 ммОтличается |
| Рабочая температура | -40°C – +50°C | -40...+60 °CОтличается | -40...+60 °CОтличается | -40°C – +50°CСовпадает | -40°C – +50°CСовпадает |
