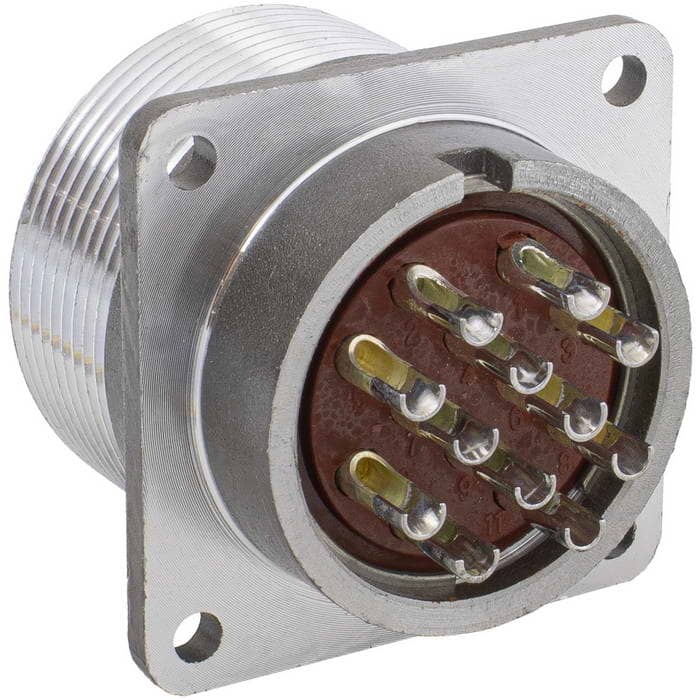

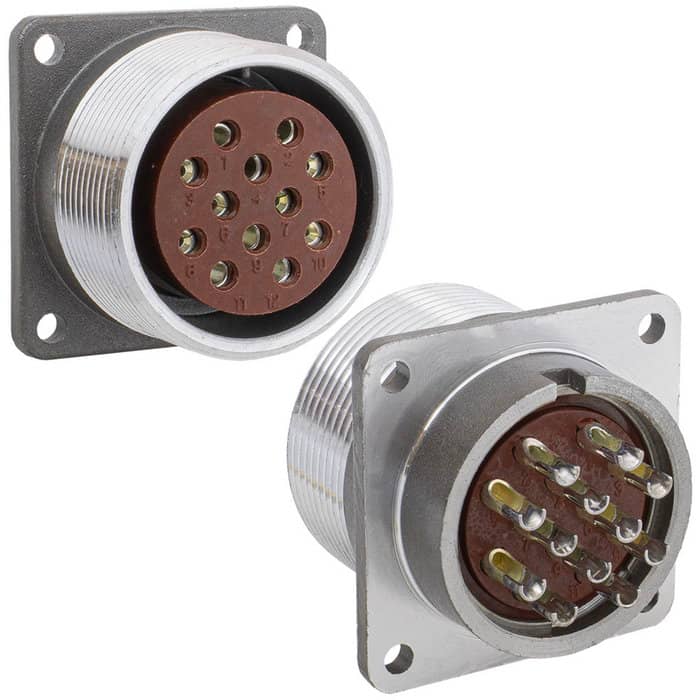

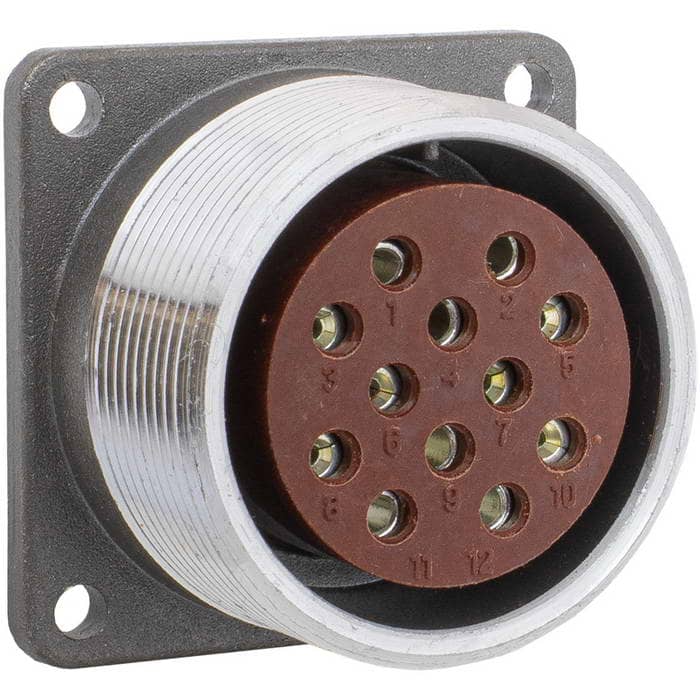

Разъём RUICHI ШР32П12ЭГ1 РОЗ. блочная розетка на 12 контактов

Товар подлежит обязательной маркировке
MPN
ШР32П12ЭГ1 РОЗ.
Бренд
Ruichi
Артикул RU
130808

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
32
Материал контакта
медь
Диаметр контакта, мм
1,5х6; 2,5х6
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
280 шт в наличии352,18 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
ф1,5 - 10; ф2,5 - 25
Контактное сопротивление, мОм, не более
ф1,5 - 2,5; ф2,5 - 1,0
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
32
Материал контакта
медь
Диаметр контакта, мм
1,5х6; 2,5х6
Покрытие контакта
серебрение
Количество контактов
12

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
67.50
Транспортная упаковка: размер/кол-во
50.5*27.5*29.5/320

Другие параметры

Тип разъёма
Розетка блочная фланцевая серии ШР32

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР32П12ЭГ1 РОЗ.

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 280 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
40 шт · только целая упаковка
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка: 0
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
040 шт7280 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР32П12ЭГ1 РОЗ.RUICHIАрт. RU 130808
352,18 ₽280 шт по каталогу
Параметрический вариантRUICHIШР32П12НШ1 РОЗ.Арт. RU 130809
683,59 ₽260 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П7НШ9 РОЗ.Арт. RU 130813
364,58 ₽520 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П4ЭГ5 РОЗ.Арт. RU 70156
242,87 ₽1 000 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П7ЭГ9 РОЗ.Арт. RU 130812
243,05 ₽100 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Условный размер корпуса3232Совпадает26Отличается28Отличается28Отличается
Количество контактов1212Совпадает7Отличается4Отличается7Отличается
Тип разъёмаРозетка блочная фланцевая серии ШР32Розетка кабельная неэкранированная серии ШР32ОтличаетсяРозетка кабельная неэкранированная серии ШР28ОтличаетсяРозетка блочная фланцевая серииОтличаетсяРозетка блочная фланцевая серии ШР28Отличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не болееф1,5 - 2,5; ф2,5 - 1,0ф1,5 - 2,5; ф2,5 - 1,0Совпадает2,5Отличаетсяф2,5 - 1,0; ф3,5 - 0,75Отличается2,5Отличается
  • Параметрический вариантRUICHIШР32П12НШ1 РОЗ.Арт. RU 130809
    683,59 ₽260 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог32Совпадает
    Количество контактов
    Текущий12Аналог12Совпадает
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР32АналогРозетка кабельная неэкранированная серии ШР32Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф1,5 - 2,5; ф2,5 - 1,0Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР28П7НШ9 РОЗ.Арт. RU 130813
    364,58 ₽520 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог26Отличается
    Количество контактов
    Текущий12Аналог7Отличается
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР32АналогРозетка кабельная неэкранированная серии ШР28Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналог2,5Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР28П4ЭГ5 РОЗ.Арт. RU 70156
    242,87 ₽1 000 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог28Отличается
    Количество контактов
    Текущий12Аналог4Отличается
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР32АналогРозетка блочная фланцевая серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР28П7ЭГ9 РОЗ.Арт. RU 130812
    243,05 ₽100 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог28Отличается
    Количество контактов
    Текущий12Аналог7Отличается
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР32АналогРозетка блочная фланцевая серии ШР28Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналог2,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
