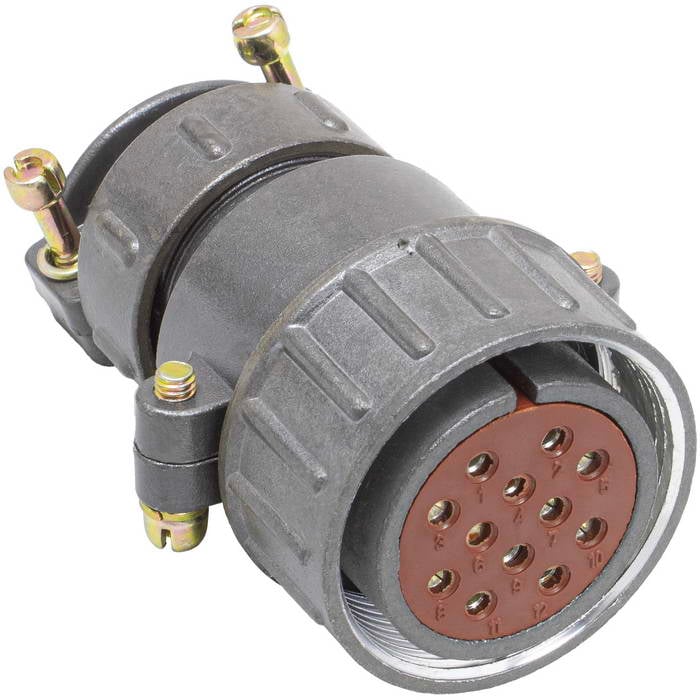

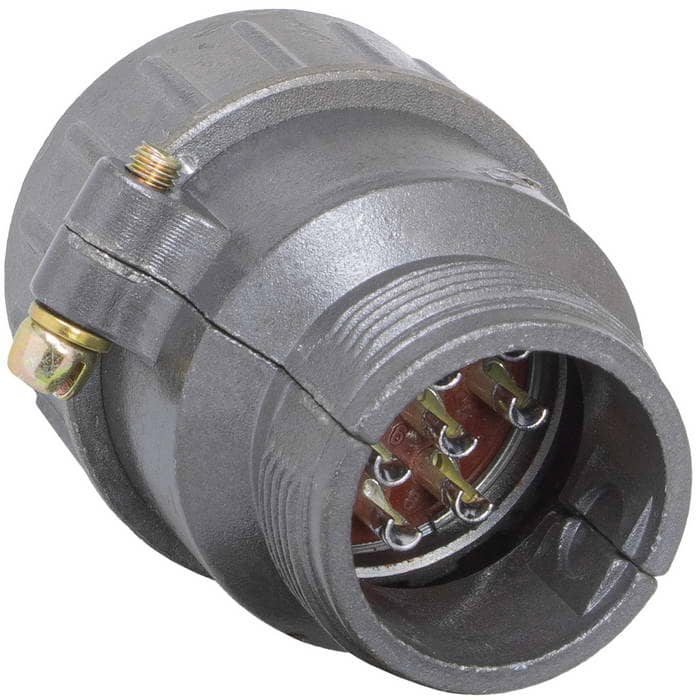

Разъём RUICHI ШР32П12НШ1 РОЗ. кабельная прямая неэкранированная розетка на 12 контактов

Товар подлежит обязательной маркировке
MPN
ШР32П12НШ1 РОЗ.
Бренд
Ruichi
Артикул RU
130809

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
32
Материал контакта
медь
Диаметр контакта, мм
1,5х6; 2,5х6
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
260 шт в наличии683,59 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
ф1,5 - 10; ф2,5 - 25
Контактное сопротивление, мОм, не более
ф1,5 - 2,5; ф2,5 - 1,0
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
32
Материал контакта
медь
Диаметр контакта, мм
1,5х6; 2,5х6
Покрытие контакта
серебрение
Количество контактов
12

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
122.33
Транспортная упаковка: размер/кол-во
48*35.5*34.5/300

Другие параметры

Тип разъёма
Розетка кабельная неэкранированная серии ШР32

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР32П12НШ1 РОЗ.

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 260 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
20 шт · только целая упаковка
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 0
Документация
Datasheet: 1

Описание

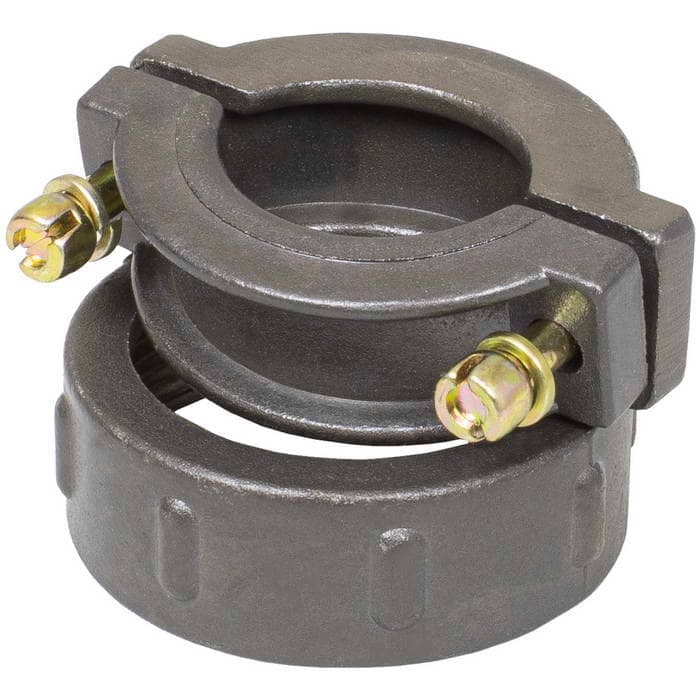

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
