Datasheet ШР20П5ЭГ10 РОЗЕТКА (SZC)
Технические параметры, размеры и рекомендации производителя

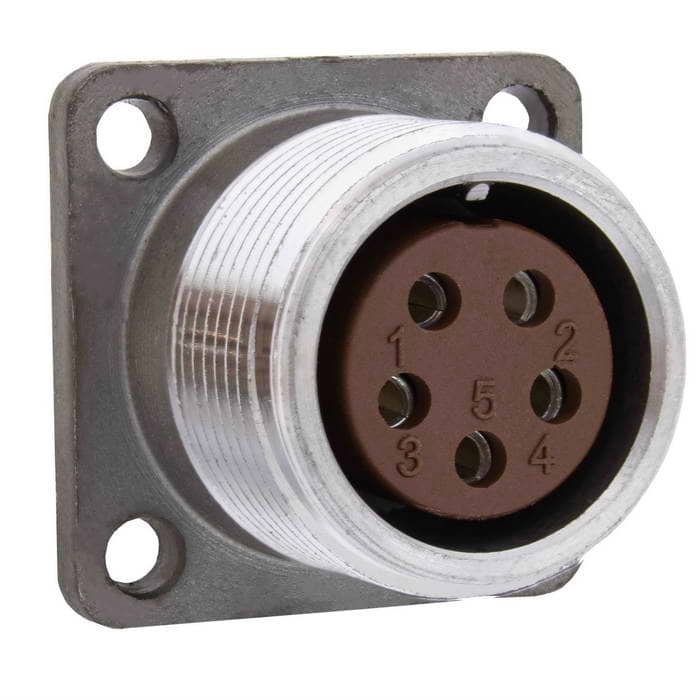

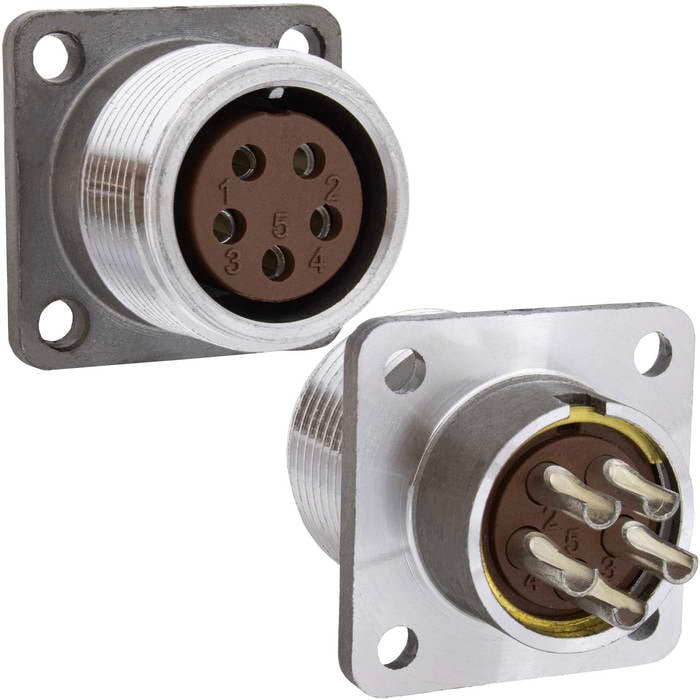

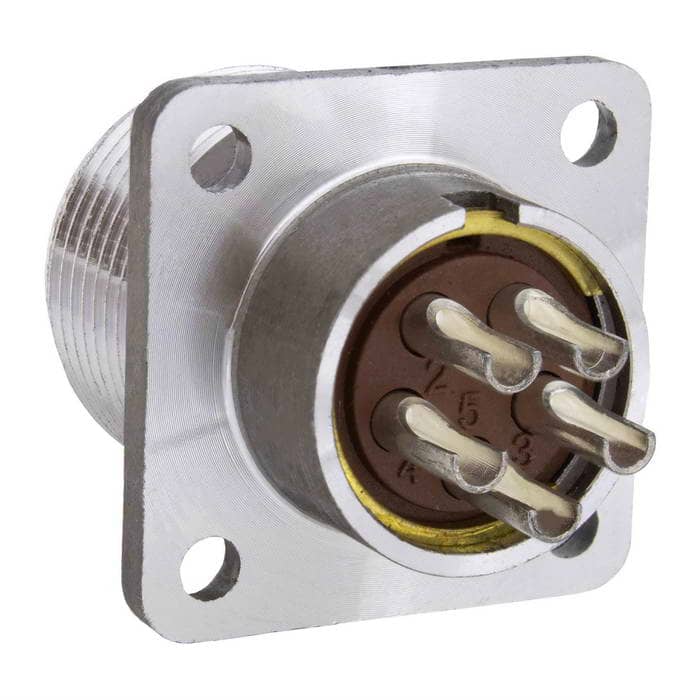

Разъём RUICHI ШР20П5ЭГ10 РОЗЕТКА
5 контактов
Товар подлежит обязательной маркировке- MPN
- ШР20П5ЭГ10 РОЗЕТКА (SZC)
- Бренд
- Ruichi
- Артикул RU
- 106858
Основные параметры
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
1 шт в наличии132,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
- Максимальное напряжение, В
- 850
- Контактное сопротивление, мОм, не более
- 1,0
Монтаж и корпус
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Количество контактов
- 5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+60
Упаковка и вес
- Вес брутто
- 31.61
- Транспортная упаковка: размер/кол-во
- 36*35*18/200
Другие параметры
- Тип разъёма
- Розетка блочная фланцевая

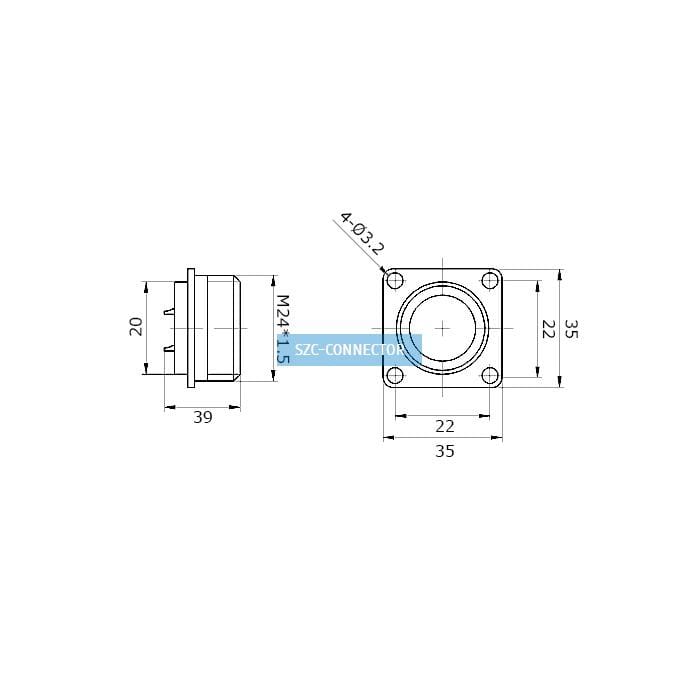

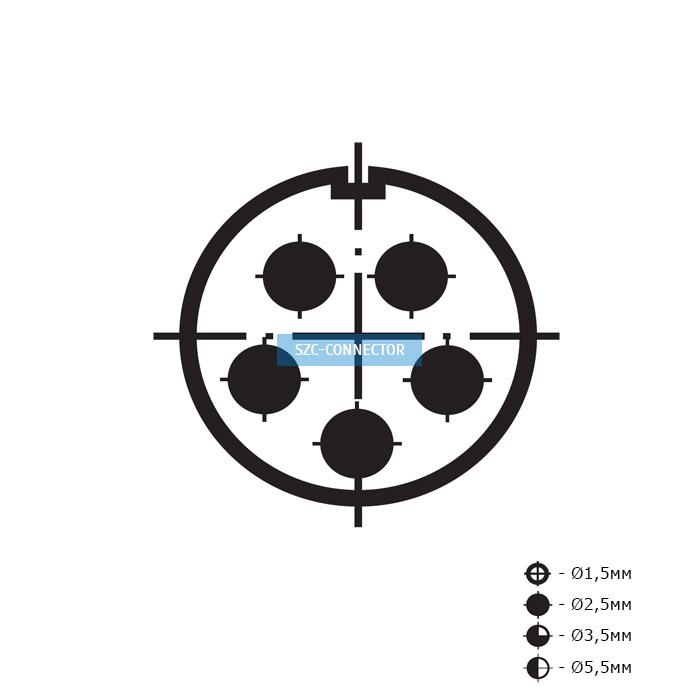

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 1 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 40 шт · только целая упаковка
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт11 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР20П5ЭГ10 РОЗЕТКА (SZC)RUICHIАрт. RU 106858 132,93 ₽1 шт по каталогу |  Цена по запросу2 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  140,63 ₽2 680 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  130,82 ₽1 921 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  276,23 ₽75 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 20 | —Нет данных | 20Совпадает | 20Совпадает | 20Совпадает |
| Тип разъёма | Розетка блочная фланцевая | —Нет данных | Вилка блочная фланцеваяОтличается | Розетка блочная фланцеваяСовпадает | Розетка кабельная неэкранированная угловаяОтличается |
| Количество контактов | 5 | —Нет данных | 5Совпадает | 4Отличается | 5Совпадает |
| Диапазон частот, МГц | до 5 | —Нет данных | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Контактное сопротивление, мОм, не более | 1,0 | —Нет данных | 1,0Совпадает | 1,0Совпадает | 1,0Совпадает |
- Цена по запросу2 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Условный размер корпуса
- Текущий20Аналог—Нет данных
- Тип разъёма
- ТекущийРозетка блочная фланцеваяАналог—Нет данных
- Количество контактов
- Текущий5Аналог—Нет данных
- Диапазон частот, МГц
- Текущийдо 5Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог—Нет данных
- 140,63 ₽2 680 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Тип разъёма
- ТекущийРозетка блочная фланцеваяАналогВилка блочная фланцеваяОтличается
- Количество контактов
- Текущий5Аналог5Совпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
- 130,82 ₽1 921 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Тип разъёма
- ТекущийРозетка блочная фланцеваяАналогРозетка блочная фланцеваяСовпадает
- Количество контактов
- Текущий5Аналог4Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
- 276,23 ₽75 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Тип разъёма
- ТекущийРозетка блочная фланцеваяАналогРозетка кабельная неэкранированная угловаяОтличается
- Количество контактов
- Текущий5Аналог5Совпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
