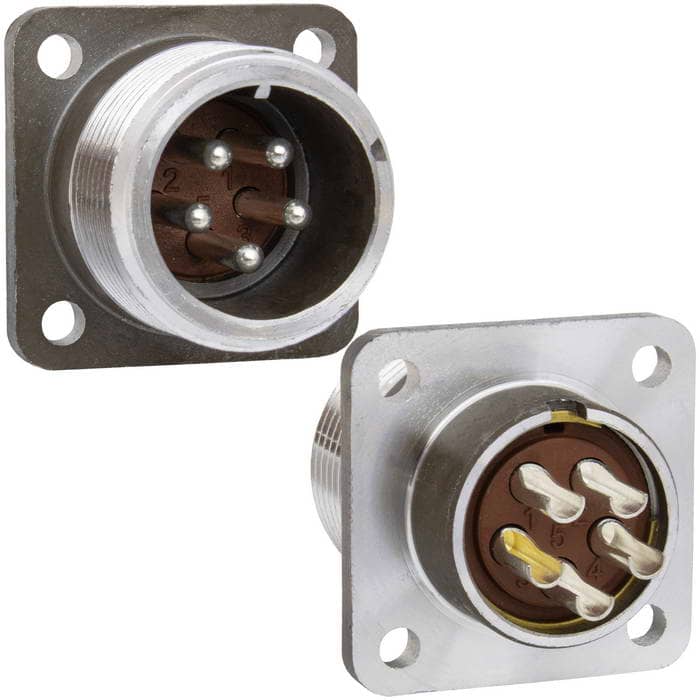

Разъём RUICHI ШР20П5ЭШ10 ВИЛКА (SZC)

5 контактов

Товар подлежит обязательной маркировке
MPN
ШР20П5ЭШ10 ВИЛКА (SZC)
Бренд
Ruichi
Артикул RU
106859

Основные параметры

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Все характеристики
Документация
1 720 шт в наличии140,63 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Максимальное напряжение, В
850
Контактное сопротивление, мОм, не более
1,0

Монтаж и корпус

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Количество контактов
5

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+60

Упаковка и вес

Вес брутто
27.15
Транспортная упаковка: размер/кол-во
36*35*18/200

Другие параметры

Тип разъёма
Вилка блочная фланцевая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР20П5ЭШ10 ВИЛКА (SZC)

Технические параметры, размеры и рекомендации производителя

Скачать

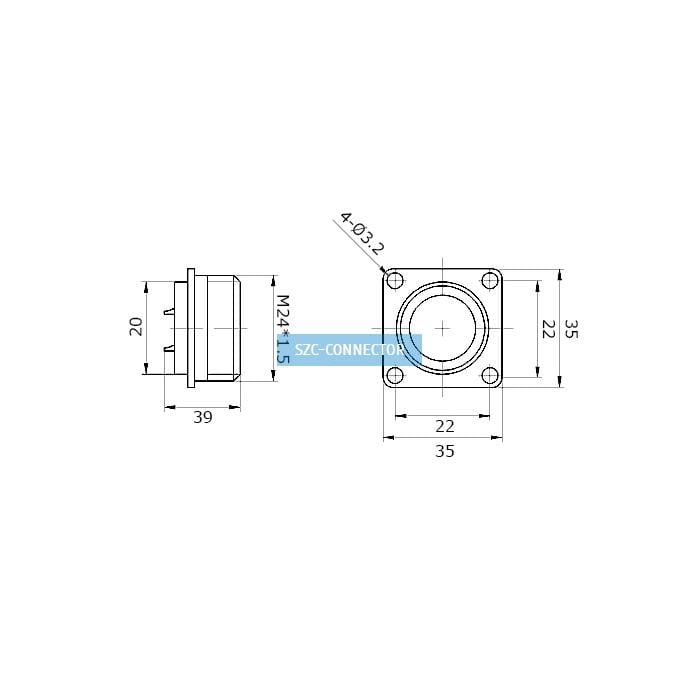

Миниатюра: Схема ШР20П5ЭШ10 ВИЛКА (SZC) 1
IMAGE · Схема

Схема ШР20П5ЭШ10 ВИЛКА (SZC) 1

Габаритный чертёж и расположение контактов

Скачать

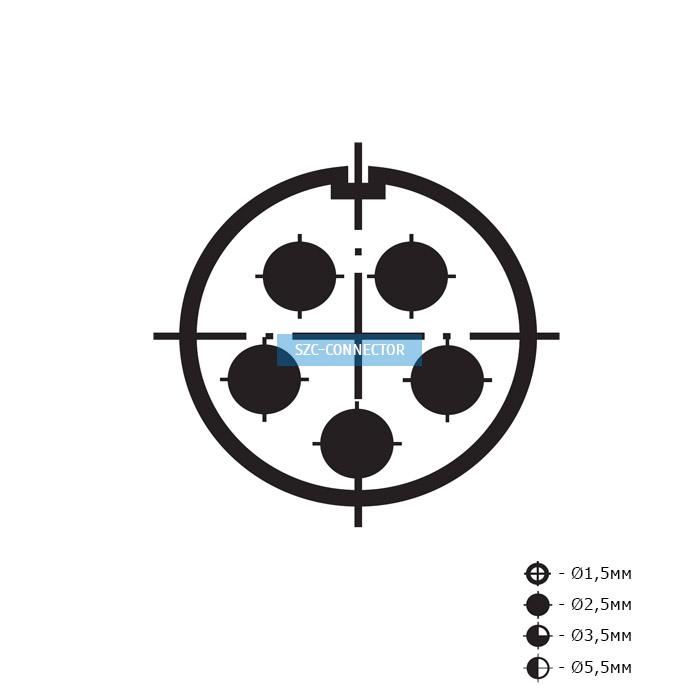

Миниатюра: Схема ШР20П5ЭШ10 ВИЛКА (SZC) 2
IMAGE · Схема

Схема ШР20П5ЭШ10 ВИЛКА (SZC) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 1 720 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
40 шт · только целая упаковка
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202540 шт431 720 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР20П5ЭШ10 ВИЛКА (SZC)RUICHIАрт. RU 106859
140,63 ₽1 720 шт по каталогу
Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
134,75 ₽800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSZCШР20П3ЭШ7 ВИЛКА (SZC)Арт. RU 106815
193,85 ₽40 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20У5НГ10 ВИЛКААрт. RU 106838
275,51 ₽Под заказ

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П3НГ7 ВИЛКА (SZC)Арт. RU 106812
199,38 ₽20 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Условный размер корпуса2020Совпадает20Совпадает20Совпадает20Совпадает
Тип разъёмаВилка блочная фланцеваяВилка блочная фланцеваяСовпадаетВилка блочная фланцеваяСовпадаетВилка кабельная неэкранированная угловаяОтличаетсяВилка кабельная неэкранированнаяОтличается
Количество контактов57Отличается3Отличается5Совпадает3Отличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Максимальное напряжение, В850850Совпадает850Совпадает850Совпадает850Совпадает
