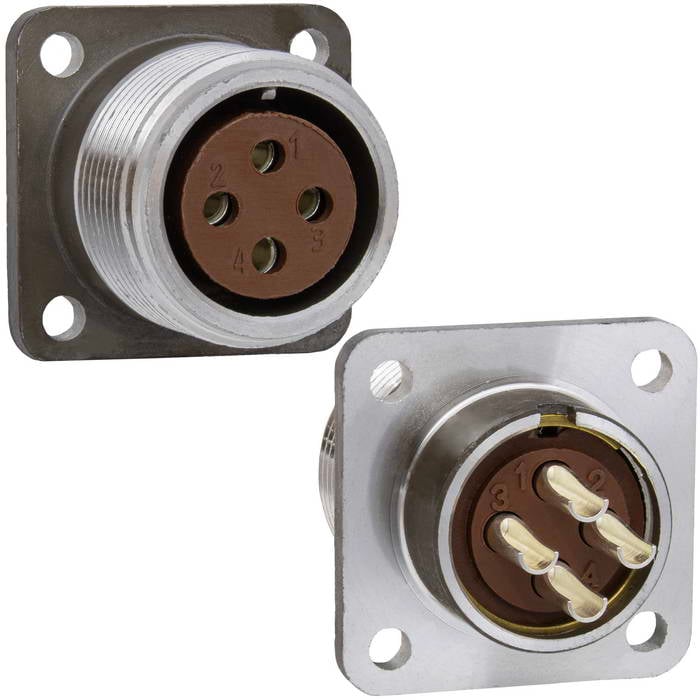

Разъём RUICHI ШР20П4ЭГ8 РОЗЕТКА (SZC)

4 контакта

Товар подлежит обязательной маркировке
MPN
ШР20П4ЭГ8 РОЗЕТКА (SZC)
Бренд
Ruichi
Артикул RU
106854

Основные параметры

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Все характеристики
Документация
400 шт в наличии145,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Максимальное напряжение, В
850
Контактное сопротивление, мОм, не более
1,0

Монтаж и корпус

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Количество контактов
4

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+60

Упаковка и вес

Вес брутто
31.04
Транспортная упаковка: размер/кол-во
36*35*18/200

Другие параметры

Тип разъёма
Розетка блочная фланцевая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР20П4ЭГ8 РОЗЕТКА (SZC)

Технические параметры, размеры и рекомендации производителя

Скачать

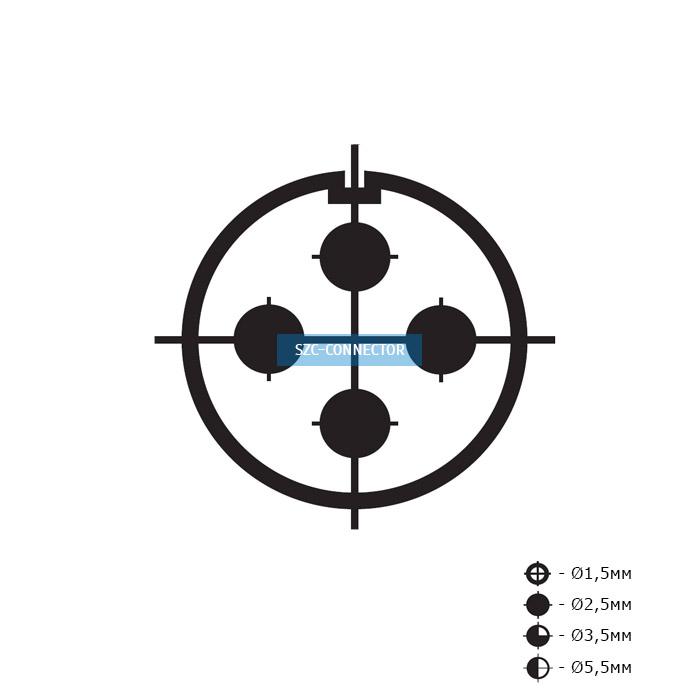

Миниатюра: Схема ШР20П4ЭГ8 РОЗЕТКА (SZC) 1
IMAGE · Схема

Схема ШР20П4ЭГ8 РОЗЕТКА (SZC) 1

Габаритный чертёж и расположение контактов

Скачать

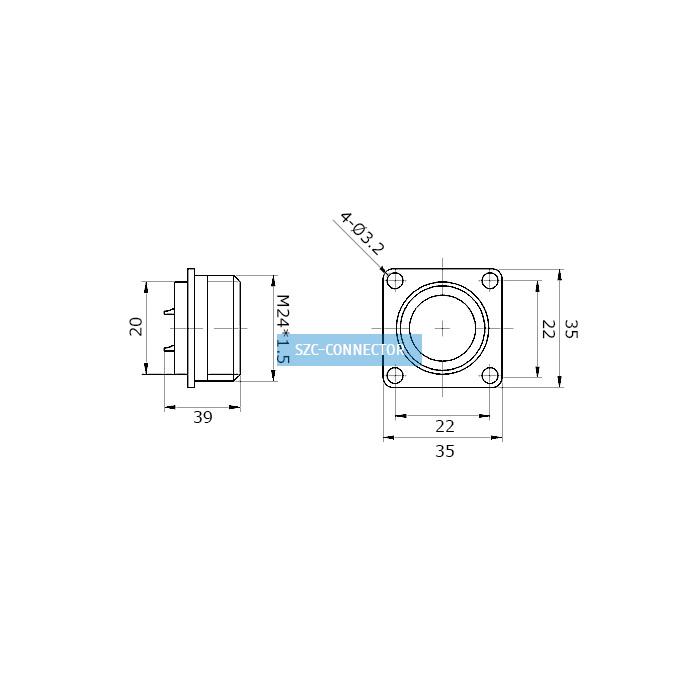

Миниатюра: Схема ШР20П4ЭГ8 РОЗЕТКА (SZC) 2
IMAGE · Схема

Схема ШР20П4ЭГ8 РОЗЕТКА (SZC) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.10.2026
Источник / остаток
Каталог RU Electronics · 400 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
40 шт · только целая упаковка
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка: 2022
Документация
Datasheet: 1

Описание

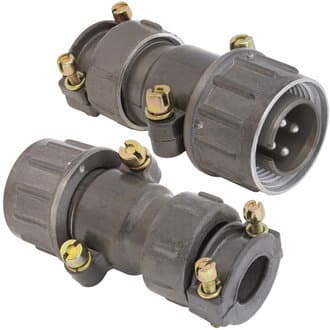

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202240 шт10400 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР20П4ЭГ8 РОЗЕТКА (SZC)RUICHIАрт. RU 106854
145,00 ₽400 шт по каталогу
Аналог из источникаRUICHIШР20П4ЭГ8 РОЗ.Арт. RU 110117
0,01 ₽4 160 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIШР20П3ЭГ7 РОЗ.Арт. RU 106814
182,07 ₽1 440 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20У4НШ8 РОЗЕТКААрт. RU 106837
275,51 ₽440 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSZCШР20П5ЭГ10 РОЗЕТКА (SZC)Арт. RU 106858
132,93 ₽2 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Количество контактов44Совпадает3Отличается4Совпадает5Отличается
Условный размер корпуса20—Нет данных20Совпадает20Совпадает20Совпадает
Тип разъёмаРозетка блочная фланцевая—Нет данныхРозетка блочная фланцеваяСовпадаетРозетка кабельная неэкранированная угловаяОтличаетсяРозетка блочная фланцеваяСовпадает
Диапазон частот, МГцдо 5—Нет данныхдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более1,0—Нет данных1,0Совпадает1,0Совпадает1,0Совпадает
  • Аналог из источникаRUICHIШР20П4ЭГ8 РОЗ.Арт. RU 110117
    0,01 ₽4 160 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Количество контактов
    Текущий4Аналог4Совпадает
    Условный размер корпуса
    Текущий20Аналог—Нет данных
    Тип разъёма
    ТекущийРозетка блочная фланцеваяАналог—Нет данных
    Диапазон частот, МГц
    Текущийдо 5Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIШР20П3ЭГ7 РОЗ.Арт. RU 106814
    182,07 ₽1 440 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий4Аналог3Отличается
    Условный размер корпуса
    Текущий20Аналог20Совпадает
    Тип разъёма
    ТекущийРозетка блочная фланцеваяАналогРозетка блочная фланцеваяСовпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог1,0Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР20У4НШ8 РОЗЕТКААрт. RU 106837
    275,51 ₽440 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий4Аналог4Совпадает
    Условный размер корпуса
    Текущий20Аналог20Совпадает
    Тип разъёма
    ТекущийРозетка блочная фланцеваяАналогРозетка кабельная неэкранированная угловаяОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог1,0Совпадает
    Открыть товар
  • Параметрический вариантSZCШР20П5ЭГ10 РОЗЕТКА (SZC)Арт. RU 106858
    132,93 ₽2 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий4Аналог5Отличается
    Условный размер корпуса
    Текущий20Аналог20Совпадает
    Тип разъёма
    ТекущийРозетка блочная фланцеваяАналогРозетка блочная фланцеваяСовпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог1,0Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
