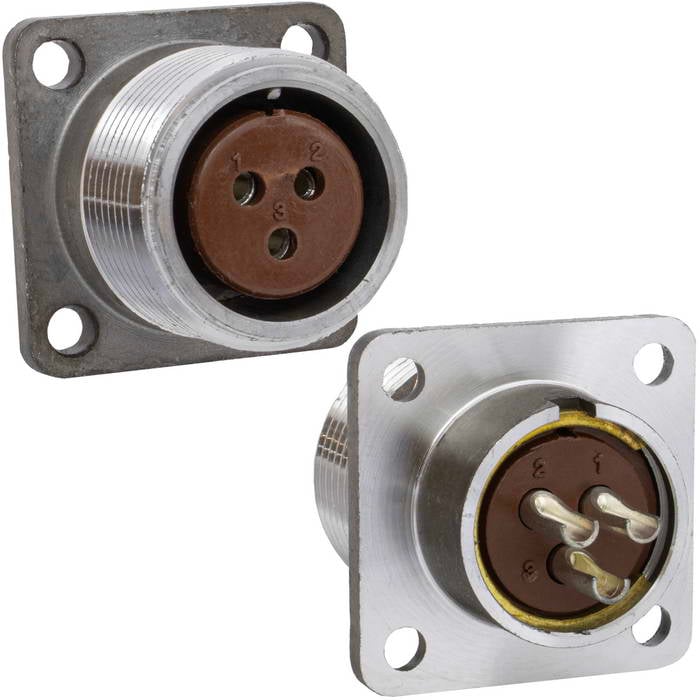

Разъём ШР20П3ЭГ7 РОЗ.

3 контакта

Товар подлежит обязательной маркировке
MPN
ШР20П3ЭГ7 РОЗ.
Бренд
Ruichi
Артикул RU
106814

Основные параметры

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Все характеристики
Документация
800 шт в наличии182,07 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Максимальное напряжение, В
850
Контактное сопротивление, мОм, не более
1,0

Монтаж и корпус

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Количество контактов
3

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+60

Упаковка и вес

Вес брутто
30.26
Транспортная упаковка: размер/кол-во
36*35*18/200

Другие параметры

Тип разъёма
Розетка блочная фланцевая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР20П3ЭГ7 РОЗ.

Технические параметры, размеры и рекомендации производителя

Скачать

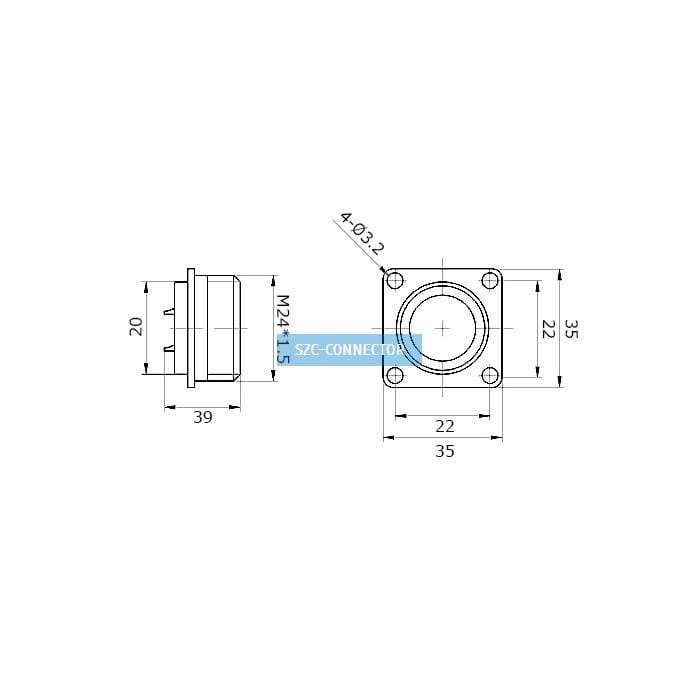

Миниатюра: Схема ШР20П3ЭГ7 РОЗ. 1
IMAGE · Схема

Схема ШР20П3ЭГ7 РОЗ. 1

Габаритный чертёж и расположение контактов

Скачать

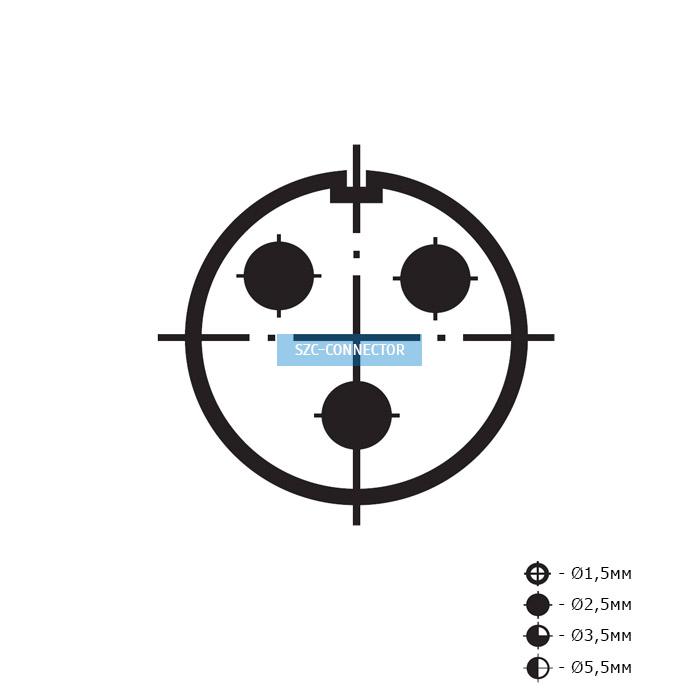

Миниатюра: Схема ШР20П3ЭГ7 РОЗ. 2
IMAGE · Схема

Схема ШР20П3ЭГ7 РОЗ. 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
40 шт · только целая упаковка
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
