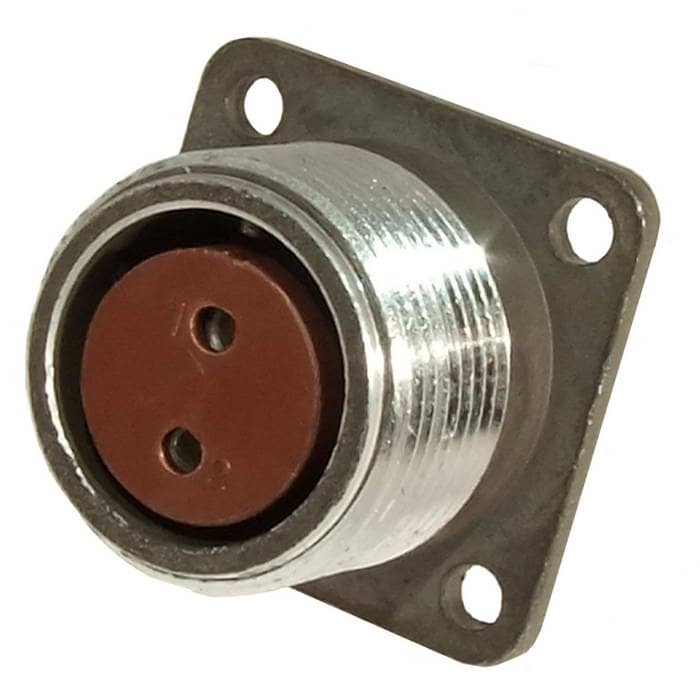

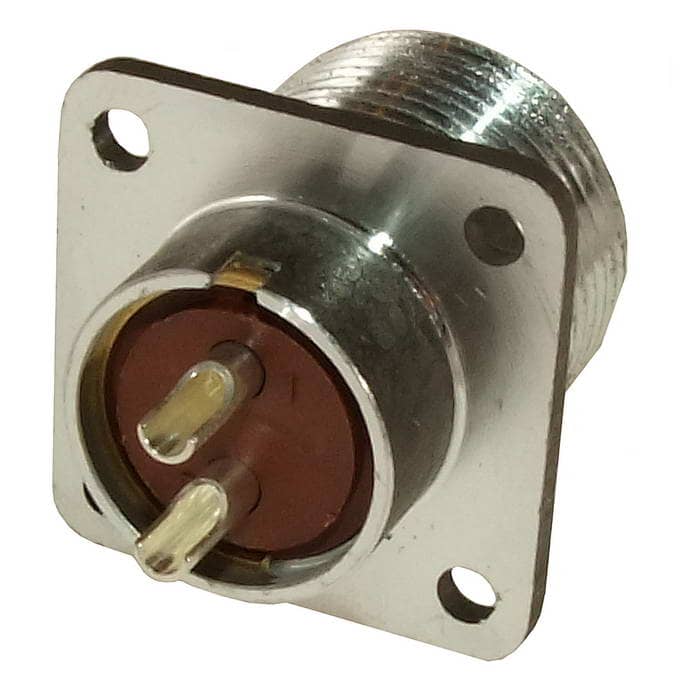

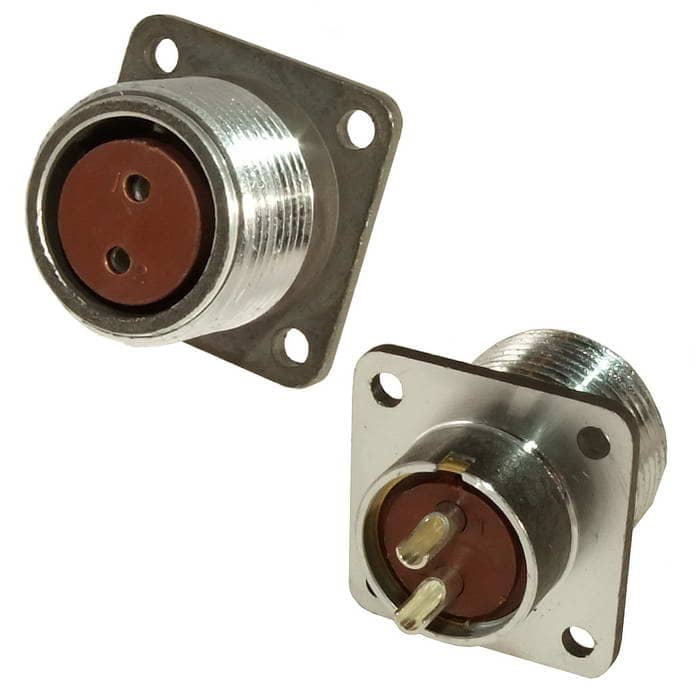

Разъём SZC ШР20П2ЭГ6 РОЗЕТКА (SZC)

2 контакта

Товар подлежит обязательной маркировке
MPN
ШР20П2ЭГ6 РОЗЕТКА (SZC)
Бренд
SZC
Артикул RU
106810

Основные параметры

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Все характеристики
Документация
960 шт в наличии162,48 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Максимальное напряжение, В
850
Контактное сопротивление, мОм, не более
1,0

Монтаж и корпус

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Количество контактов
2

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+60

Упаковка и вес

Вес брутто
28.39
Транспортная упаковка: размер/кол-во
36*35*18/200

Другие параметры

Тип разъёма
Розетка блочная фланцевая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР20П2ЭГ6 РОЗЕТКА (SZC)

Технические параметры, размеры и рекомендации производителя

Скачать

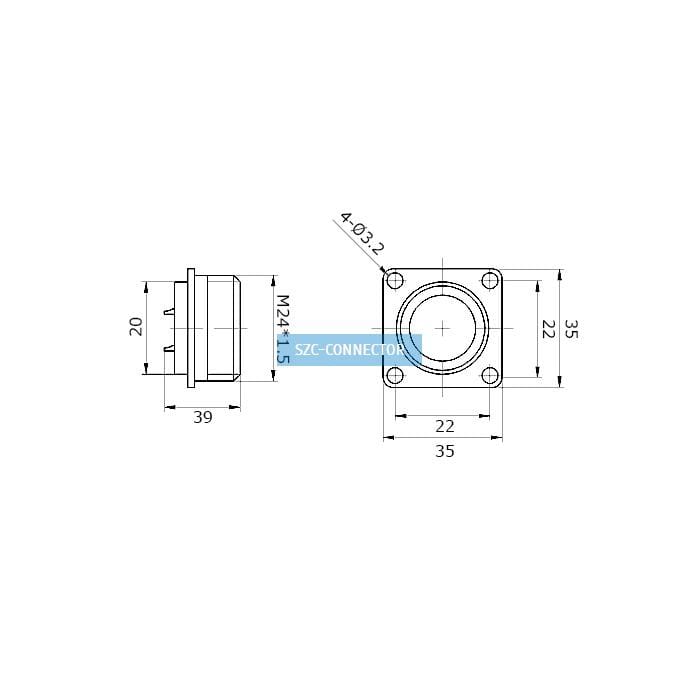

Миниатюра: Схема ШР20П2ЭГ6 РОЗЕТКА (SZC) 1
IMAGE · Схема

Схема ШР20П2ЭГ6 РОЗЕТКА (SZC) 1

Габаритный чертёж и расположение контактов

Скачать

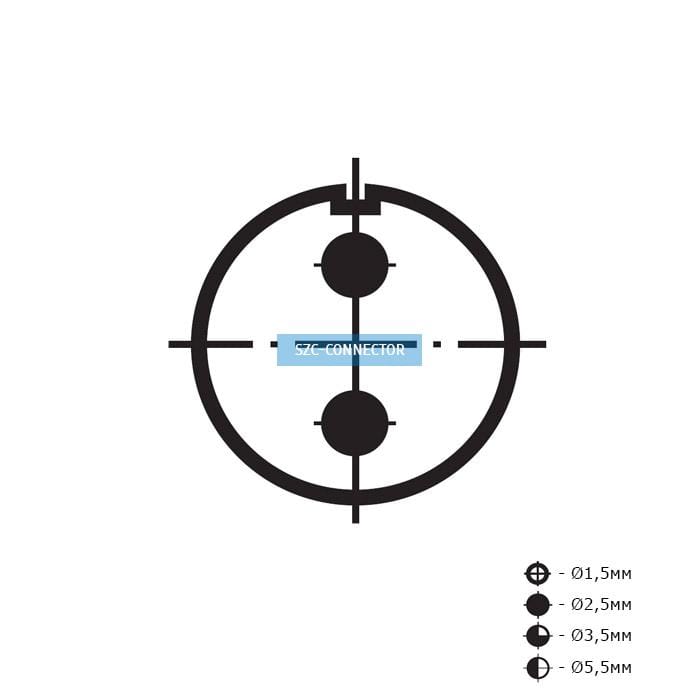

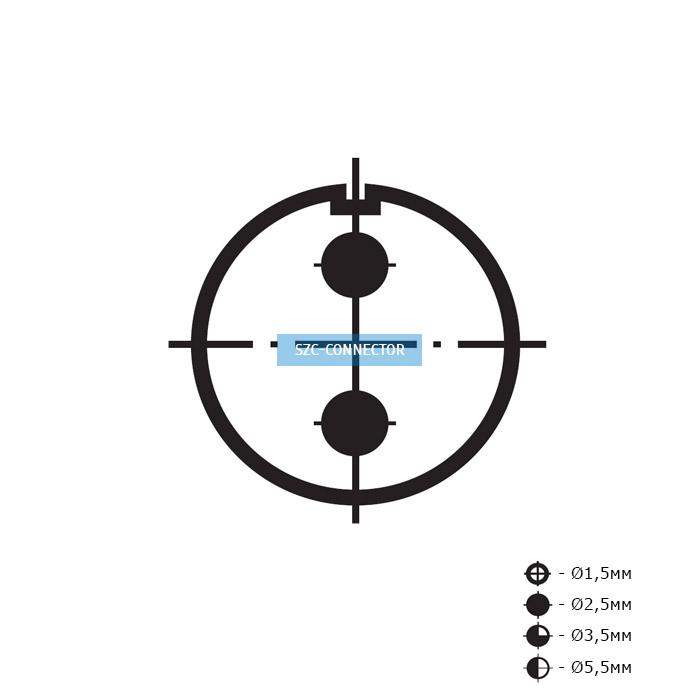

Миниатюра: Схема ШР20П2ЭГ6 РОЗЕТКА (SZC) 2
IMAGE · Схема

Схема ШР20П2ЭГ6 РОЗЕТКА (SZC) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 960 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
40 шт · только целая упаковка
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202540 шт24960 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР20П2ЭГ6 РОЗЕТКА (SZC)SZCАрт. RU 106810
162,48 ₽960 шт по каталогу
Параметрический вариантSZCШР20П2НГ6 ВИЛКА (SZC)Арт. RU 106808
224,30 ₽3 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П3ЭГ7 РОЗ.Арт. RU 106814
182,07 ₽800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20У2НШ6 РОЗЕТКААрт. RU 106853
275,51 ₽210 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSZCШР20П3ЭШ7 ВИЛКА (SZC)Арт. RU 106815
193,85 ₽40 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Условный размер корпуса2020Совпадает20Совпадает20Совпадает20Совпадает
Тип разъёмаРозетка блочная фланцеваяВилка кабельная неэкранированнаяОтличаетсяРозетка блочная фланцеваяСовпадаетРозетка кабельная неэкранированная угловаяОтличаетсяВилка блочная фланцеваяОтличается
Количество контактов22Совпадает3Отличается2Совпадает3Отличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более1,01,0Совпадает1,0Совпадает1,0Совпадает1,0Совпадает
