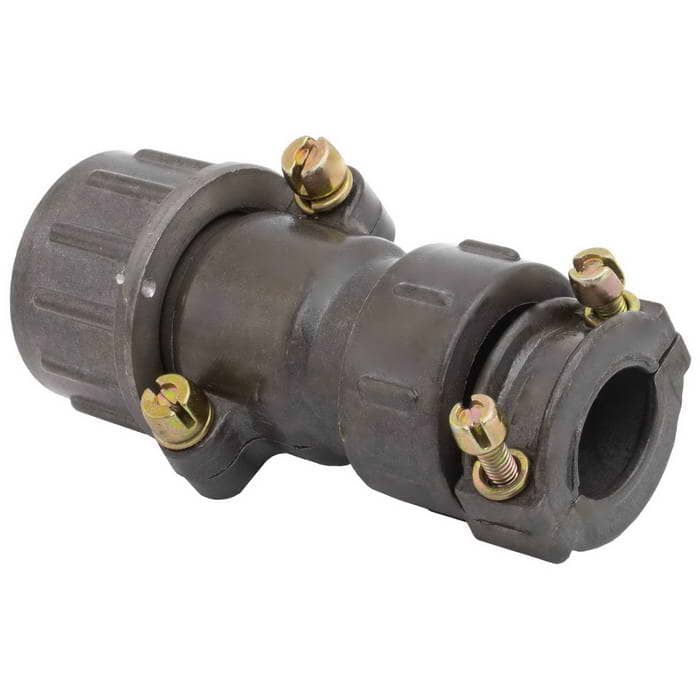

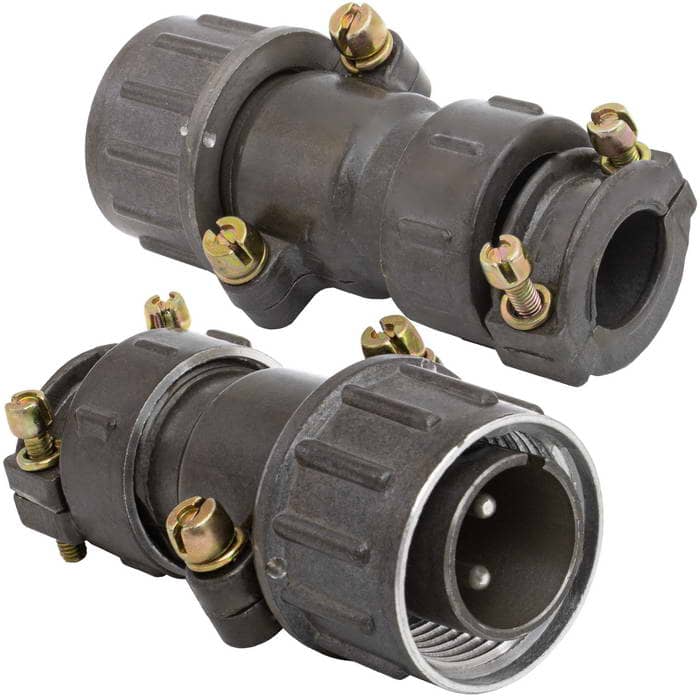

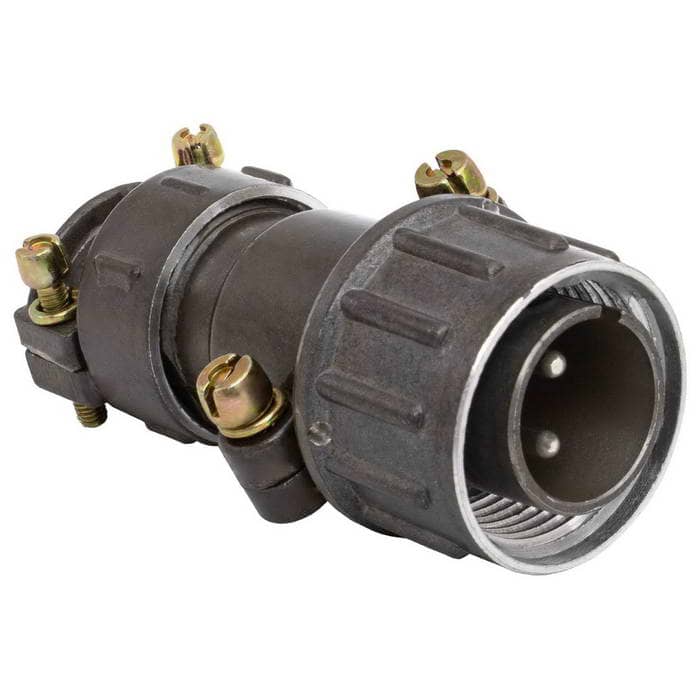

Разъём RUICHI ШР20П2НГ6 ВИЛКА 2 контакта

Товар подлежит обязательной маркировке
MPN
ШР20П2НГ6 ВИЛКА (SZC)
Бренд
SZC
Артикул RU
106808

Основные параметры

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Все характеристики
Документация
3 шт в наличии224,30 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
35
Максимальное напряжение, В
850
Контактное сопротивление, мОм, не более
1,0

Монтаж и корпус

Условный размер корпуса
20
Материал контакта
медь
Диаметр контакта, мм
2,5
Покрытие контакта
серебрение
Количество контактов
2

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+60

Упаковка и вес

Вес брутто
49.50
Транспортная упаковка: размер/кол-во
36*35*18/200

Другие параметры

Тип разъёма
Вилка кабельная неэкранированная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР20П2НГ6 ВИЛКА (SZC)

Технические параметры, размеры и рекомендации производителя

Скачать

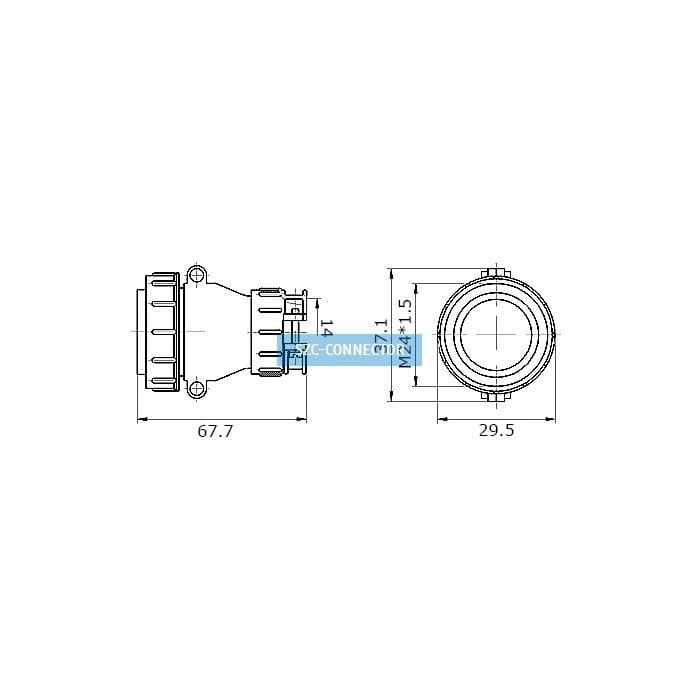

Миниатюра: Схема ШР20П2НГ6 ВИЛКА (SZC) 1
IMAGE · Схема

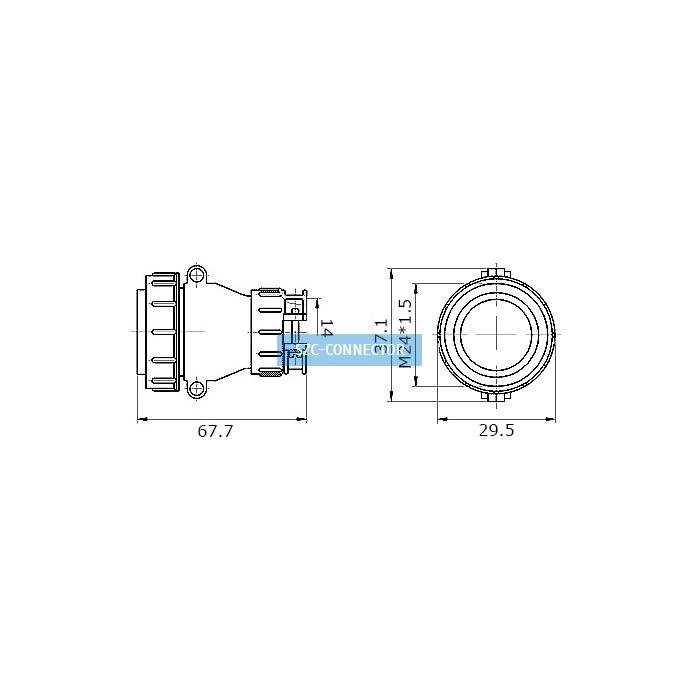

Схема ШР20П2НГ6 ВИЛКА (SZC) 1

Габаритный чертёж и расположение контактов

Скачать

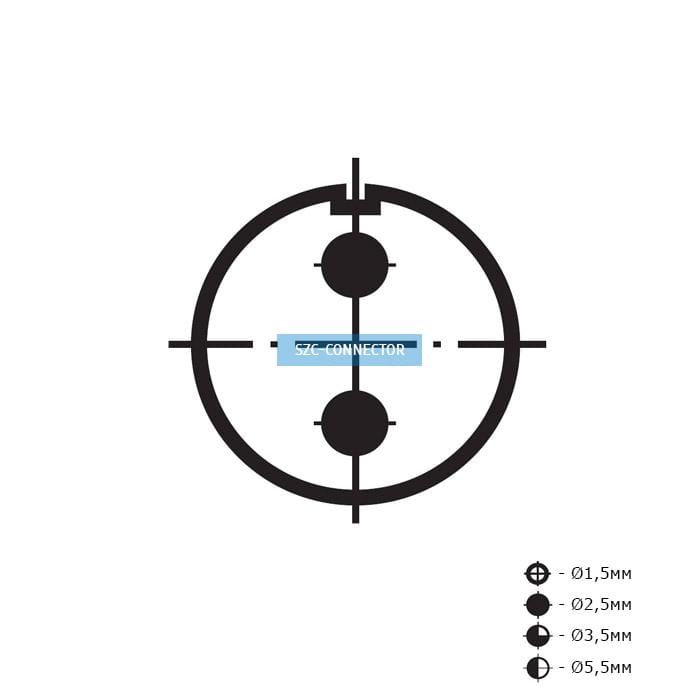

Миниатюра: Схема ШР20П2НГ6 ВИЛКА (SZC) 2
IMAGE · Схема

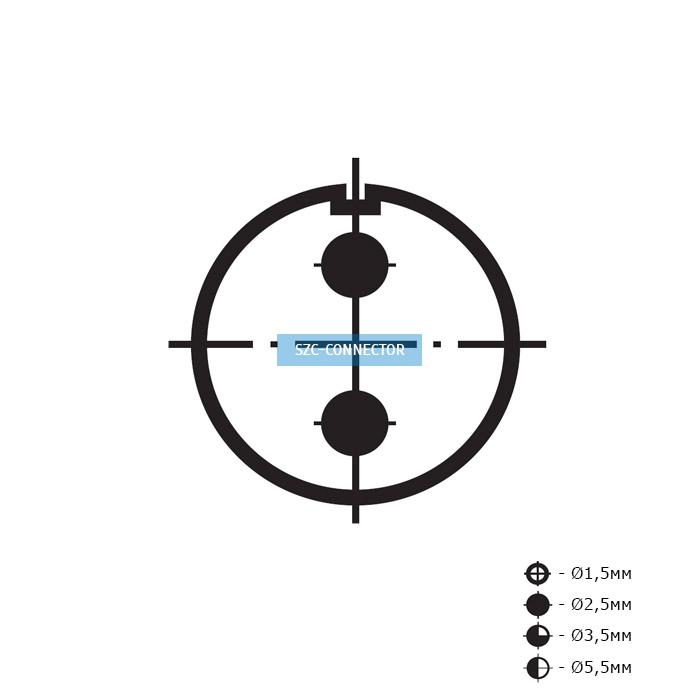

Схема ШР20П2НГ6 ВИЛКА (SZC) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.10.2026
Источник / остаток
Каталог RU Electronics · 3 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
135 шт · только целая упаковка
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт33 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР20П2НГ6 ВИЛКА (SZC)SZCАрт. RU 106808
224,30 ₽3 шт по каталогу
Аналог из источникаRUICHIШР20П2НГ6 ВИЛ.Арт. RU 138527
Цена по запросу2 600 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантSZCШР20П2ЭГ6 РОЗЕТКА (SZC)Арт. RU 106810
162,48 ₽960 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П3НГ7 ВИЛКА (SZC)Арт. RU 106812
199,38 ₽20 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П5НГ10 ВИЛ.Арт. RU 106856
246,92 ₽1 180 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Условный размер корпуса20—Нет данных20Совпадает20Совпадает20Совпадает
Тип разъёмаВилка кабельная неэкранированная—Нет данныхРозетка блочная фланцеваяОтличаетсяВилка кабельная неэкранированнаяСовпадаетВилка кабельная неэкранированнаяСовпадает
Количество контактов2—Нет данных2Совпадает3Отличается5Отличается
Диапазон частот, МГцдо 5—Нет данныхдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более1,0—Нет данных1,0Совпадает1,0Совпадает1,0Совпадает
  • Аналог из источникаRUICHIШР20П2НГ6 ВИЛ.Арт. RU 138527
    Цена по запросу2 600 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Условный размер корпуса
    Текущий20Аналог—Нет данных
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналог—Нет данных
    Количество контактов
    Текущий2Аналог—Нет данных
    Диапазон частот, МГц
    Текущийдо 5Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог—Нет данных
    Открыть товар
  • Параметрический вариантSZCШР20П2ЭГ6 РОЗЕТКА (SZC)Арт. RU 106810
    162,48 ₽960 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий20Аналог20Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналогРозетка блочная фланцеваяОтличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог1,0Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР20П3НГ7 ВИЛКА (SZC)Арт. RU 106812
    199,38 ₽20 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий20Аналог20Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированнаяСовпадает
    Количество контактов
    Текущий2Аналог3Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог1,0Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР20П5НГ10 ВИЛ.Арт. RU 106856
    246,92 ₽1 180 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий20Аналог20Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированнаяСовпадает
    Количество контактов
    Текущий2Аналог5Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий1,0Аналог1,0Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
