Datasheet ШР20П5НГ10 ВИЛ.
Технические параметры, размеры и рекомендации производителя
Разъемы ШР
Товар подлежит обязательной маркировке

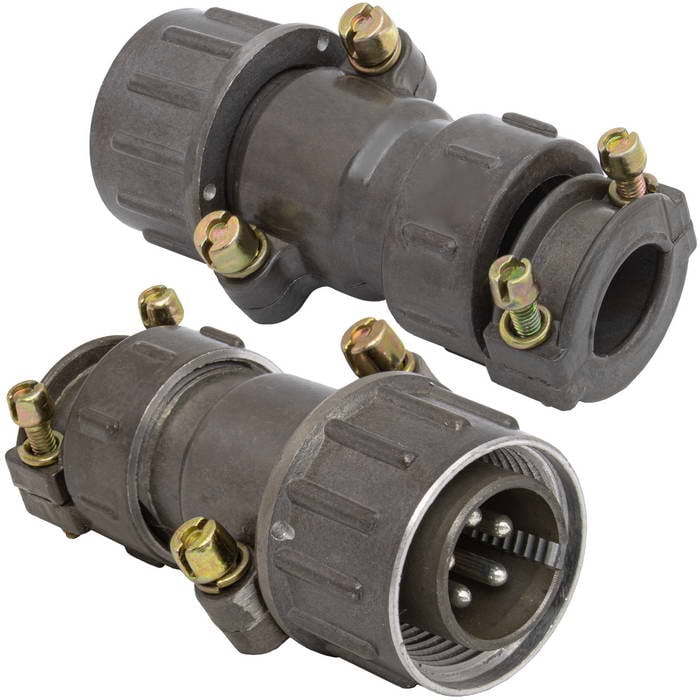

Разъём ШР20П5НГ10 ВИЛ. 5 контактов
Разъём ШР20П5НГ10 ВИЛ. 5 контактов
Товар подлежит обязательной маркировке- MPN
- ШР20П5НГ10 ВИЛ.
- Бренд
- Ruichi
- Артикул RU
- 106856
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 300 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ290,76 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

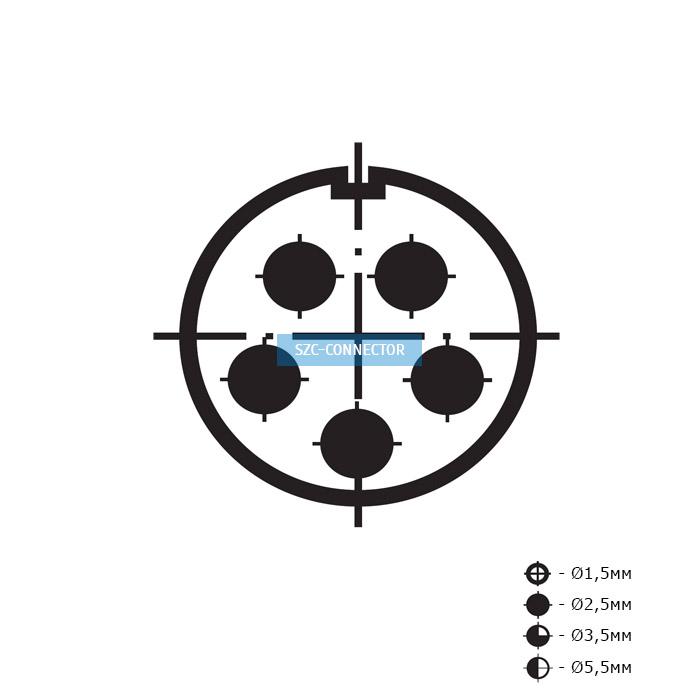

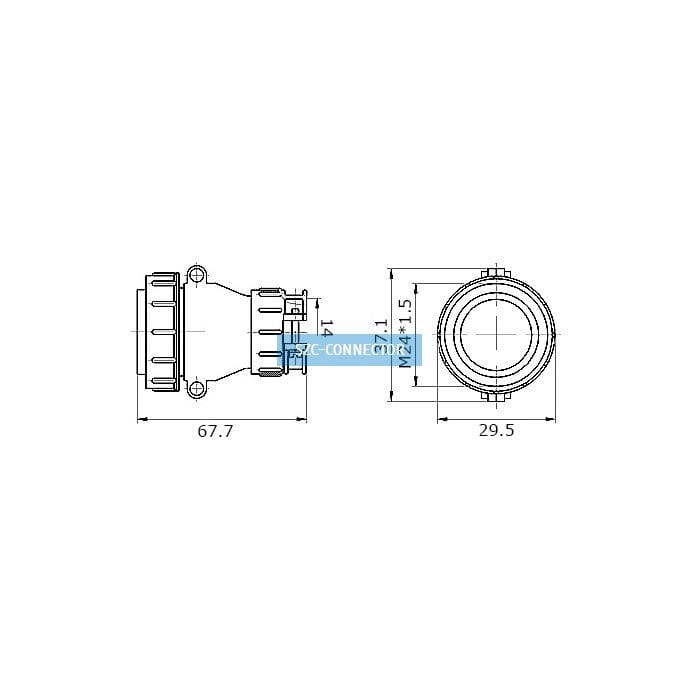

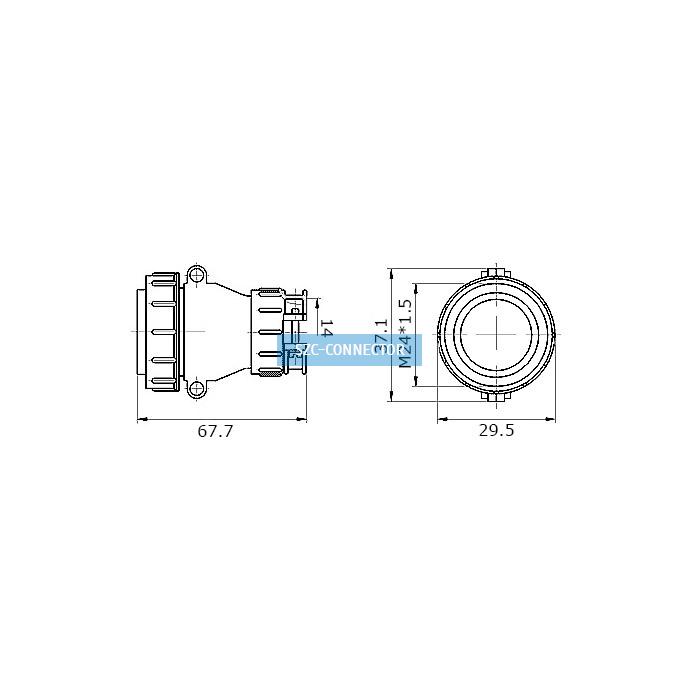

Документация и схема
Характеристики
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
- Максимальное напряжение, В
- 850
- Контактное сопротивление, мОм, не более
- 1,0
- Вес брутто
- 54.05
- Транспортная упаковка: размер/кол-во
- 36*35*18/100
- Диапазон рабочих температур, °C
- -60...+60
- Тип разъёма
- Вилка кабельная неэкранированная
- Количество контактов
- 5
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР20П5НГ10 ВИЛ.RUICHIАрт. RU 106856 290,76 ₽Под заказ |  224,30 ₽1 420 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  199,20 ₽2 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  276,23 ₽770 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  275,51 ₽254 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
| Количество контактов | 5 | 2Отличается | 4Отличается | 4Отличается | 2Отличается |
| Тип разъёма | Вилка кабельная неэкранированная | Вилка кабельная неэкранированнаяСовпадает | Вилка кабельная неэкранированнаяСовпадает | Вилка кабельная неэкранированная угловаяОтличается | Вилка кабельная неэкранированная угловаяОтличается |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Контактное сопротивление, мОм, не более | 1,0 | 1,0Совпадает | 1,0Совпадает | 1,0Совпадает | 1,0Совпадает |
- 224,30 ₽1 420 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий5Аналог2Отличается
- Тип разъёма
- ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированнаяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
- 199,20 ₽2 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий5Аналог4Отличается
- Тип разъёма
- ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированнаяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
- 276,23 ₽770 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий5Аналог4Отличается
- Тип разъёма
- ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированная угловаяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
- 275,51 ₽254 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий5Аналог2Отличается
- Тип разъёма
- ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированная угловаяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий1,0Аналог1,0Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
