SD12C Elecsuper защитная диодная сборка 12 В

12 А, 350 Вт, SOD-323

MPN
SD12C
Бренд
Elecsuper
Артикул RU
122834

Основные параметры

Пиковая мощность рассеивания, Вт
350
Количество защищаемых линий
2
Напряжение несрабатывания, В
12
Минимальное напряжение срабатывания, В
13,3
Максимальное напряжение ограничения, В
37
Максимальный импульсный ток (Ipp), А
12
Все характеристики
Документация
4 500 шт в наличии2,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
350
Напряжение несрабатывания, В
12
Минимальное напряжение срабатывания, В
13,3
Максимальное напряжение ограничения, В
37
Максимальный импульсный ток (Ipp), А
12
Ток утечки, мкА
1
Емкость, пФ
70

Монтаж и корпус

Корпус
SOD-323
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±30 кВ возд. /± 30 кВ касание
MSL(Уровень чувствительности к влажности)
1
Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Вес брутто
0.05
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
2

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SD12C

Технические параметры, размеры и рекомендации производителя

Скачать

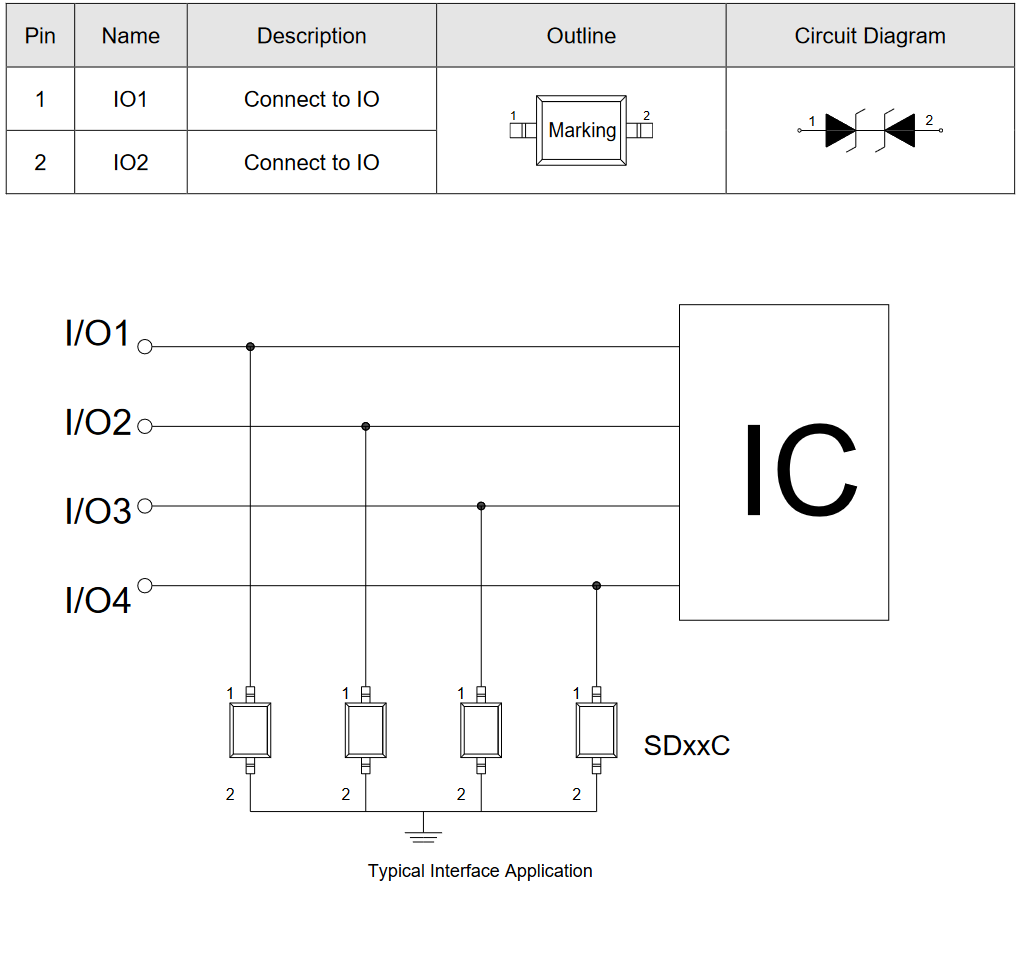

Миниатюра: Схема SD12C
IMAGE · Схема

Схема SD12C

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 4 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
250 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

SD12C защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Напряжение несрабатывания 12 В, максамильный импульсный ток 12 А (8/20 мкс), пиковая рассеиваемая мощность 350 Вт, емкость 70 пФ, уровень защиты ESD ±30 кВ возд. /± 30 кВ касание. Предназначена для защиты сигнальных линий от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 1.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт61 500 шт
20233 000 шт13 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSD12CElecsuperАрт. RU 122834
2,26 ₽4 500 шт по каталогу
Параметрический вариантElecsuperPESD15VS1UBАрт. RU 127127
1,44 ₽11 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантKUUSD103AWSАрт. RU 123714
0,59 ₽22 000 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантElecsuperCDSOD323-T05CАрт. RU 124536
2,20 ₽6 145 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантElecsuperSP0504BAHTGАрт. RU 124543
3,96 ₽9 700 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусSOD-323SOD-523ОтличаетсяSOD-323СовпадаетSOD-323СовпадаетSOT-23-5Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Емкость, пФ7070Совпадает50Отличается0,8Отличается100Отличается
Максимальный импульсный ток (Ipp), А128Отличается—Нет данных15Отличается12Совпадает
Минимальное напряжение срабатывания, В13,313,3Совпадает—Нет данных6,5Отличается6Отличается
  • Параметрический вариантElecsuperPESD15VS1UBАрт. RU 127127
    1,44 ₽11 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-523Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий70Аналог70Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий12Аналог8Отличается
    Минимальное напряжение срабатывания, В
    Текущий13,3Аналог13,3Совпадает
    Открыть товар
  • Параметрический вариантKUUSD103AWSАрт. RU 123714
    0,59 ₽22 000 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-323Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий70Аналог50Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий12Аналог—Нет данных
    Минимальное напряжение срабатывания, В
    Текущий13,3Аналог—Нет данных
    Открыть товар
  • Параметрический вариантElecsuperCDSOD323-T05CАрт. RU 124536
    2,20 ₽6 145 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-323Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий70Аналог0,8Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий12Аналог15Отличается
    Минимальное напряжение срабатывания, В
    Текущий13,3Аналог6,5Отличается
    Открыть товар
  • Параметрический вариантElecsuperSP0504BAHTGАрт. RU 124543
    3,96 ₽9 700 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOT-23-5Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий70Аналог100Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий12Аналог12Совпадает
    Минимальное напряжение срабатывания, В
    Текущий13,3Аналог6Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
