Datasheet CDSOD323-T05C
Технические параметры, размеры и рекомендации производителя
CDSOD323-T05C Elecsuper защитная диодная сборка 5 В
15 А, 300 Вт, SOD-323
- MPN
- CDSOD323-T05C
- Бренд
- Elecsuper
- Артикул RU
- 124536
Основные параметры
- Пиковая мощность рассеивания, Вт
- 300
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,5
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 15
6 145 шт в наличии2,20 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 300
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,5
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 15
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,8
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 46*46*52/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

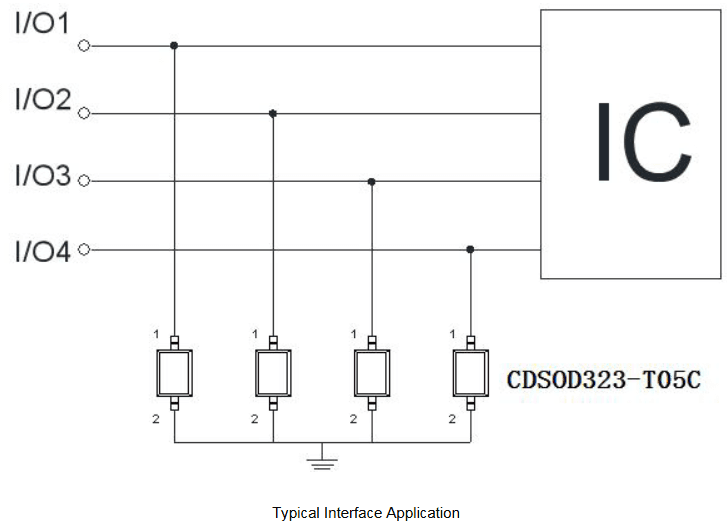

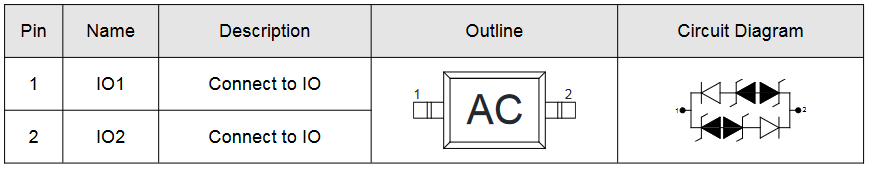

Документация и схема
Условия поставки
Обновлено 19.08.2026- Источник / остаток
- Каталог RU Electronics · 6 145 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 2 645 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
CDSOD323-T05C низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Напряжение несрабатывания 5 В, максамильный импульсный ток 15 А (8/20 мкс), пиковая рассеиваемая мощность 300 Вт, емкость 0.8 пФ, уровень защиты ESD ±25 кВ возд. /± 25 кВ касание. Предназначена для защиты чувствительной электроники от электростатических разрядов (ESD), переходных процессов и прочих наведенных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024250 шт2500 шт
20242 645 шт12 645 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарCDSOD323-T05CElecsuperАрт. RU 124536 2,20 ₽6 145 шт по каталогу |  2,57 ₽7 350 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,88 ₽9 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  9,88 ₽956 шт по каталогу Совпадает 2 из 3 сравнимых параметров | 3,42 ₽7 250 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOD-323Совпадает | SOT-23-6LОтличается | SOT-563Отличается | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 3,3Отличается | 5Совпадает | 5Совпадает | 15Отличается |
| Емкость, пФ | 0,8 | 1,5Отличается | 0,8Совпадает | —Нет данных | 20Отличается |
| Максимальное напряжение ограничения, В | 20 | 20Совпадает | 12Отличается | —Нет данных | 30Отличается |
- 2,57 ₽7 350 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог3,3Отличается
- Емкость, пФ
- Текущий0,8Аналог1,5Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог20Совпадает
- 1,88 ₽9 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,8Аналог0,8Совпадает
- Максимальное напряжение ограничения, В
- Текущий20Аналог12Отличается
- 9,88 ₽956 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,8Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий20Аналог—Нет данных
- 3,42 ₽7 250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог15Отличается
- Емкость, пФ
- Текущий0,8Аналог20Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
