PDF · Datasheet
Datasheet CDSOD323-T03C
Технические параметры, размеры и рекомендации производителя
CDSOD323-T03C Elecsuper защитная диодная сборка 3.3 В
15 А, 180 Вт, SOD-323
- MPN
- CDSOD323-T03C
- Бренд
- Elecsuper
- Артикул RU
- 124535
Основные параметры
- Пиковая мощность рассеивания, Вт
- 180
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 3,5
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 15
7 350 шт в наличии2,57 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 180
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 3,5
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 15
- Ток утечки, мкА
- 1
- Емкость, пФ
- 1,5
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/9000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

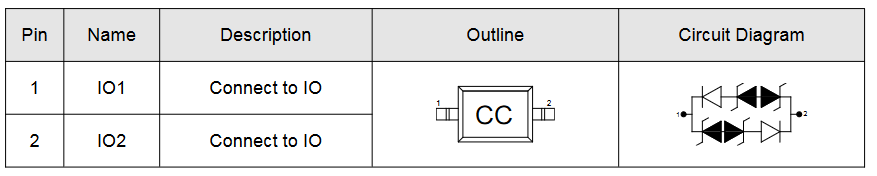

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 7 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 150 / 300 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
CDSOD323-T03C низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Напряжение несрабатывания 3.3 В, максамильный импульсный ток 15 А (8/20 мкс), пиковая рассеиваемая мощность 180 Вт, емкость 1.5 пФ, уровень защиты ESD ±25 кВ возд. /± 25 кВ касание. Предназначена для защиты чувствительной электроники от электростатических разрядов (ESD), переходных процессов и прочих наведенных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024150 шт1150 шт
2024300 шт41 200 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарCDSOD323-T03CElecsuperАрт. RU 124535 2,57 ₽7 350 шт по каталогу |  2,20 ₽6 145 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,42 ₽7 250 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,42 ₽4 034 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,13 ₽14 300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-523Отличается | SOD-923Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,5 | 0,8Отличается | 20Отличается | 200Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 15 | 15Совпадает | 12Отличается | 16Отличается | 6Отличается |
| Напряжение несрабатывания, В | 3,3 | 5Отличается | 15Отличается | 3,3Совпадает | 3,3Совпадает |
- 2,20 ₽6 145 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог0,8Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог15Совпадает
- Напряжение несрабатывания, В
- Текущий3,3Аналог5Отличается
- 3,42 ₽7 250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог12Отличается
- Напряжение несрабатывания, В
- Текущий3,3Аналог15Отличается
- 1,42 ₽4 034 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог200Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог16Отличается
- Напряжение несрабатывания, В
- Текущий3,3Аналог3,3Совпадает
- 1,13 ₽14 300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-923Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог6Отличается
- Напряжение несрабатывания, В
- Текущий3,3Аналог3,3Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
