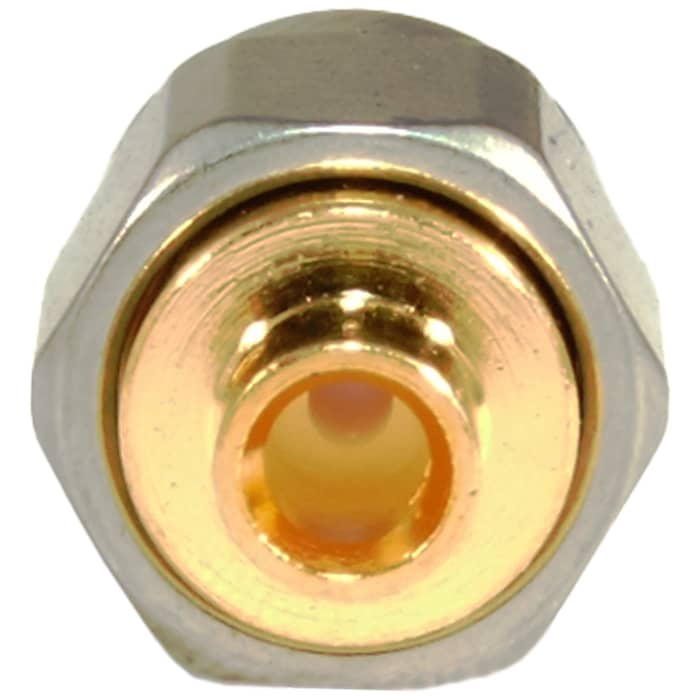

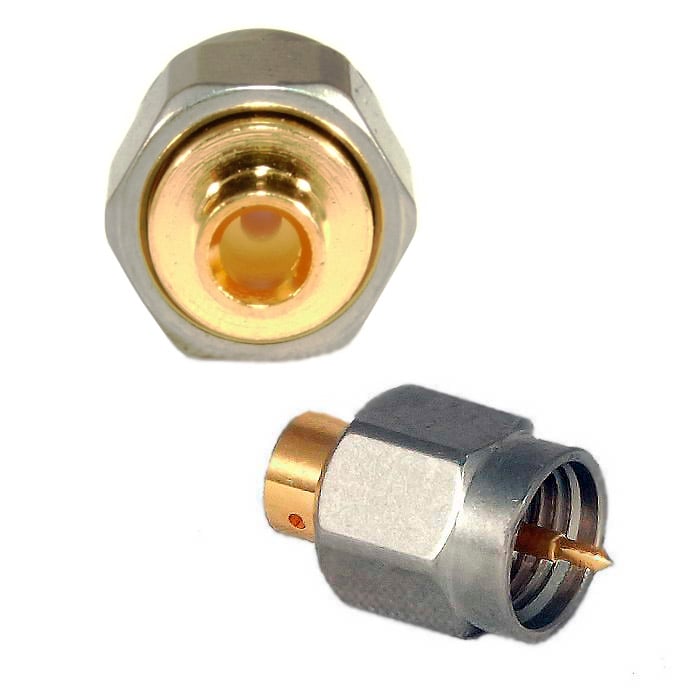

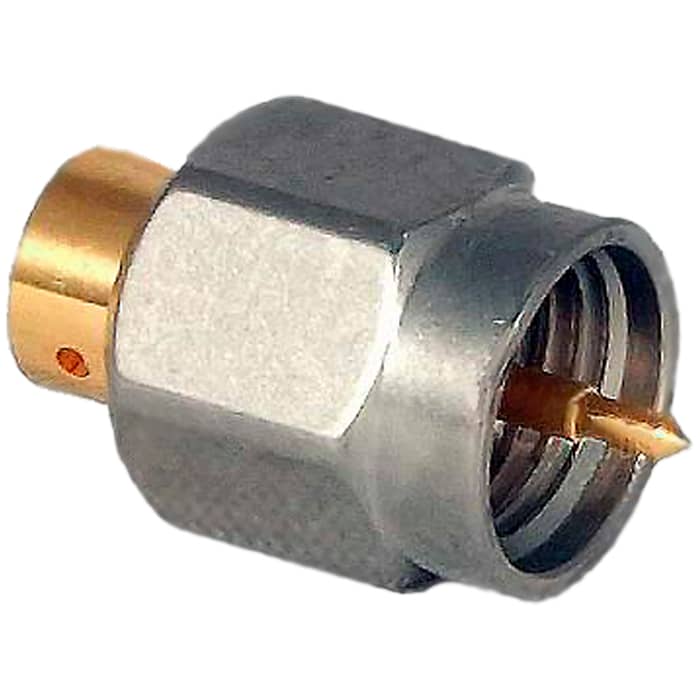

Разъём высокочастотный RUICHI S-M015Q
цанговый
- MPN
- S-M015Q
- Бренд
- Ruichi
- Артикул RU
- 110123
Основные параметры
- Тип кабеля
- RG405
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- КСВН 1.30:1
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; контакт корпуса - 2
- Сопротивление изоляции, МОм, не менее
- 5000
380 шт в наличии187,50 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; контакт корпуса - 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
Монтаж и корпус
- Материал контакта
- центральный контакт - сплав меди с золотым покрытием
- Материал изолятора
- тефлон
- Диаметр кабеля, мм
- 2.2
- Способ монтажа
- на кабель типа RG405; SF-086 и подобные
- Материал корпуса
- никелированная латунь
- Глубина, мм
- 11,8
Условия эксплуатации
- Диапазон рабочих температур, °C
- -45...+85
Упаковка и вес
- Вес брутто
- 2.63
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/1000
Другие параметры
- Тип кабеля
- RG405
- Коэффициент стоячей волны
- КСВН 1.30:1
- Тип разъёма
- Разъем высокочастотный серии SMA, вилка (M)

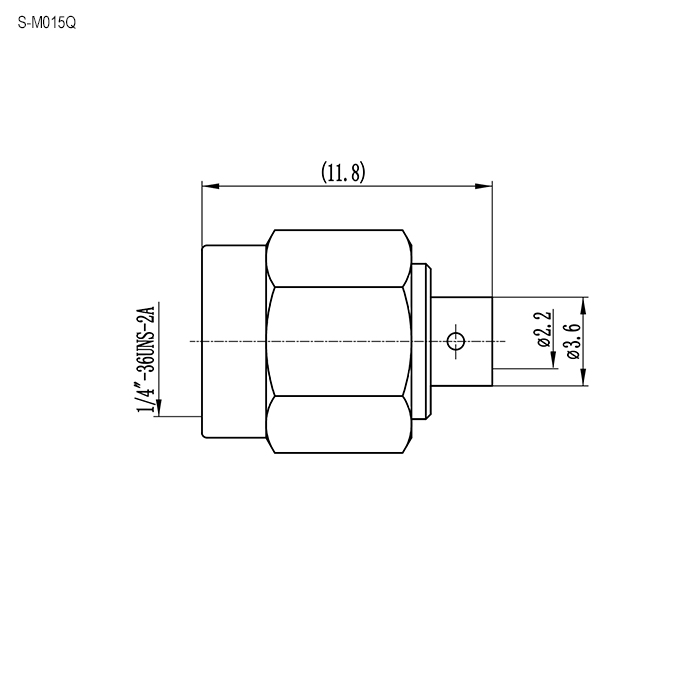

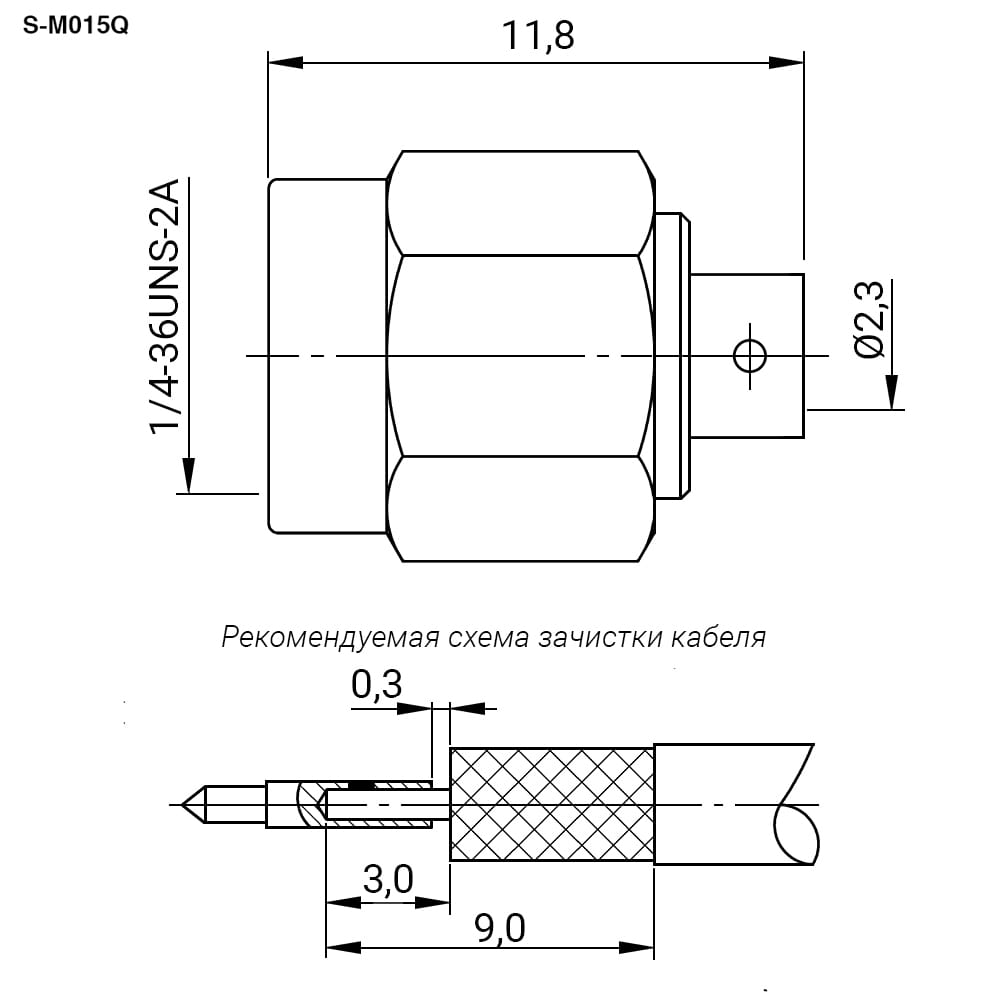

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 380 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт1680 шт
2025100 шт3300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарS-M015QRUICHIАрт. RU 110123 187,50 ₽380 шт по каталогу |  103,37 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  63,93 ₽2 820 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  99,72 ₽450 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  167,40 ₽90 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный серии SMA, вилка (M) | Разъем высокочастотный серии SMA, вилка (M)Совпадает | Разъем высокочастотный серии SMA, вилка (M)Совпадает | —Нет данных | Розетки угловые SMC-KW2/ SMC-KW2Отличается |
| Материал корпуса | никелированная латунь | никелированная латуньСовпадает | латунь с никелевым покрытиемОтличается | латуньОтличается | латуньОтличается |
| Способ монтажа | на кабель типа RG405; SF-086 и подобные | на кабель типа RG402; и подобныеОтличается | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 103,37 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)АналогРазъем высокочастотный серии SMA, вилка (M)Совпадает
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна кабель типа RG405; SF-086 и подобныеАналогна кабель типа RG402; и подобныеОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 63,93 ₽2 820 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)АналогРазъем высокочастотный серии SMA, вилка (M)Совпадает
- Материал корпуса
- Текущийникелированная латуньАналоглатунь с никелевым покрытиемОтличается
- Способ монтажа
- Текущийна кабель типа RG405; SF-086 и подобныеАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 99,72 ₽450 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)Аналог—Нет данных
- Материал корпуса
- Текущийникелированная латуньАналоглатуньОтличается
- Способ монтажа
- Текущийна кабель типа RG405; SF-086 и подобныеАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 167,40 ₽90 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)АналогРозетки угловые SMC-KW2/ SMC-KW2Отличается
- Материал корпуса
- Текущийникелированная латуньАналоглатуньОтличается
- Способ монтажа
- Текущийна кабель типа RG405; SF-086 и подобныеАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
