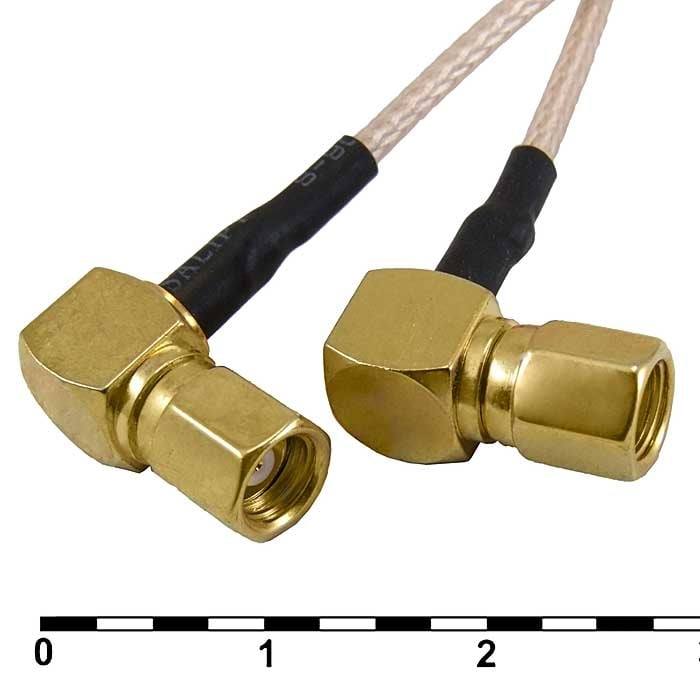

Разъём высокочастотный RUICHI SMC-KW2/SMC-KW2-RG178-30

длина 30 см

MPN: SMC-KW2/SMC-KW2-RG178-30
Бренд: Ruichi
Артикул RU: 82623

Основные параметры

Описание: Шнур соединительный высокочастотный SMC-KW2/ SMC-KW2
Тип кабеля: RG178
Диапазон рабочих частот, ГГц: до 18
Волновое сопротивление, Ом: 50
Контактное сопротивление, мОм, не более: центр - 3; внешний контакт - 2
Сопротивление изоляции, МОм, не менее: 5000

Все характеристики

Документация

90 шт в наличии167,40 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц: до 18
Волновое сопротивление, Ом: 50
Контактное сопротивление, мОм, не более: центр - 3; внешний контакт - 2
Сопротивление изоляции, МОм, не менее: 5000
Диэлектрическая прочность, В: 1000

Монтаж и корпус

Материал контакта: центральный контакт - латунь
Материал изолятора: PTFE
Диаметр кабеля, мм: 1,8
Длина кабеля, мм: 300
Материал корпуса: латунь

Условия эксплуатации

Диапазон рабочих температур, °C: -40...+85

Упаковка и вес

Вес брутто: 8.84
Транспортная упаковка: размер/кол-во: 46*27*16/500

Другие параметры

Описание: Шнур соединительный высокочастотный SMC-KW2/ SMC-KW2
Тип кабеля: RG178
Совместимые детали: вилки J серии SMC
Количество соединений/ разъединений, циклов, не менее: 500
Тип разъёма: Розетки угловые SMC-KW2/ SMC-KW2

Документация и схема

Файлы в каталоге не найдены

Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Условия поставки

Обновлено 26.07.2026

Источник / остаток: Каталог RU Electronics · 90 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 3 / 5 шт в упаковке
Date code / партия: Год / маркировка: 2019
Документация: Datasheet отсутствует — можно запросить

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

не указано3 шт1339 шт

20195 шт1050 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSMC-KW2/SMC-KW2-RG178-30RUICHIАрт. RU 82623 167,40 ₽90 шт по каталогу	Параметрический вариантRUICHISMA-J2/SMC-JY2-RG178-30Арт. RU 82619 197,74 ₽78 шт по каталогу Совпадает 3 из 4 сравнимых параметров	Параметрический вариантRUICHISMA-P/SMA-J-RG316-30Арт. RU 82605 129,30 ₽3 355 шт по каталогу Совпадает 3 из 4 сравнимых параметров	Параметрический вариантRUICHISMA-P/SMC-JKW3 RG316 30cmАрт. RU 124570 159,62 ₽108 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHISMA-P/SMA-JKF RG316 30cmАрт. RU 124571 137,82 ₽71 шт по каталогу Совпадает 3 из 5 сравнимых параметров
Тип разъёма	Розетки угловые SMC-KW2/ SMC-KW2	SMA-J(розетка) / SMC-J(розетка)Отличается	—Нет данных	SMA-P (вилка)/ SMC-JKW3 (розетка)Отличается	SMA-P (вилка)/ SMA-J (розетка)Отличается
Материал корпуса	латунь	латуньСовпадает	латуньСовпадает	латуньСовпадает	латуньСовпадает
Волновое сопротивление, Ом	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Диапазон рабочих частот, ГГц	до 18	—Нет данных	до 6Отличается	до 6Отличается	до 6Отличается
Сопротивление изоляции, МОм, не менее	5000	5000Совпадает	5000Совпадает	5000Совпадает	5000Совпадает

Параметрический вариантRUICHISMA-J2/SMC-JY2-RG178-30Арт. RU 82619
197,74 ₽78 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
Тип разъёма
ТекущийРозетки угловые SMC-KW2/ SMC-KW2АналогSMA-J(розетка) / SMC-J(розетка)Отличается
Материал корпуса
ТекущийлатуньАналоглатуньСовпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диапазон рабочих частот, ГГц
Текущийдо 18Аналог—Нет данных
Сопротивление изоляции, МОм, не менее
Текущий5000Аналог5000Совпадает
Открыть товар
Параметрический вариантRUICHISMA-P/SMA-J-RG316-30Арт. RU 82605
129,30 ₽3 355 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
Тип разъёма
ТекущийРозетки угловые SMC-KW2/ SMC-KW2Аналог—Нет данных
Материал корпуса
ТекущийлатуньАналоглатуньСовпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диапазон рабочих частот, ГГц
Текущийдо 18Аналогдо 6Отличается
Сопротивление изоляции, МОм, не менее
Текущий5000Аналог5000Совпадает
Открыть товар
Параметрический вариантRUICHISMA-P/SMC-JKW3 RG316 30cmАрт. RU 124570
159,62 ₽108 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
ТекущийРозетки угловые SMC-KW2/ SMC-KW2АналогSMA-P (вилка)/ SMC-JKW3 (розетка)Отличается
Материал корпуса
ТекущийлатуньАналоглатуньСовпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диапазон рабочих частот, ГГц
Текущийдо 18Аналогдо 6Отличается
Сопротивление изоляции, МОм, не менее
Текущий5000Аналог5000Совпадает
Открыть товар
Параметрический вариантRUICHISMA-P/SMA-JKF RG316 30cmАрт. RU 124571
137,82 ₽71 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
ТекущийРозетки угловые SMC-KW2/ SMC-KW2АналогSMA-P (вилка)/ SMA-J (розетка)Отличается
Материал корпуса
ТекущийлатуньАналоглатуньСовпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диапазон рабочих частот, ГГц
Текущийдо 18Аналогдо 6Отличается
Сопротивление изоляции, МОм, не менее
Текущий5000Аналог5000Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
