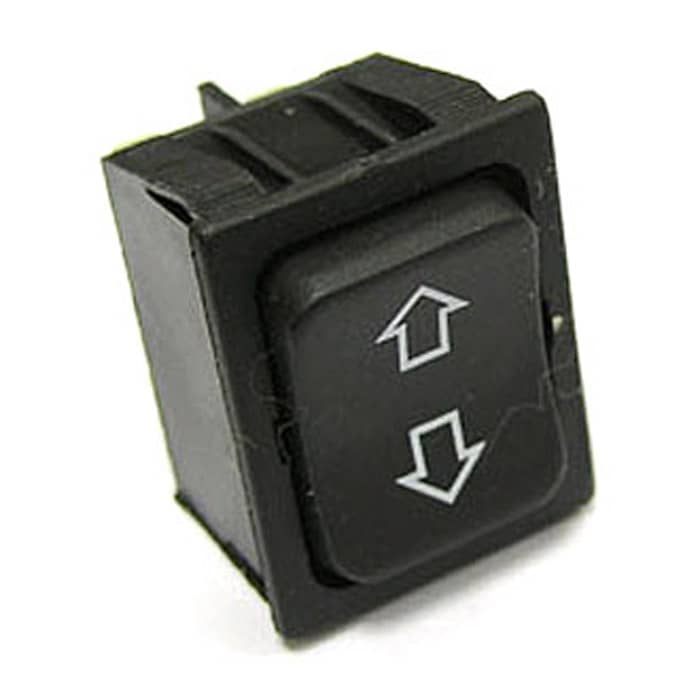

Клавишный переключатель RUICHI RS-223-4C

(ON)-OFF-(ON)

MPN
RS-223-4C (ON)-OFF-(ON)
Бренд
Ruichi
Артикул RU
108545

Основные параметры

Схема переключения
(ON)-OFF-(ON), DPDT
Тип переключателя
Переключатель клавишный серии RS
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Количество циклов коммутации (электро), не менее
10000
Форма клавиши
прямоугольник тип C (вогнутая)
Все характеристики
Документация
445 шт в наличии90,41 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
(ON)-OFF-(ON), DPDT
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
(АС) - 20/ (DC) - 35
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Коммутируемое напряжение, В
(АС) - 125 / (DC) - 12
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
22 х 30
Тип подсветки
нет
Глубина, мм
35.6
Ширина, мм
25 (по лицевой планке)
Высота, мм
31.5

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
13.00
Транспортная упаковка: размер/кол-во
48*32*27/1000

Другие параметры

Тип переключателя
Переключатель клавишный серии RS

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet RS-223-4C (ON)-OFF-(ON)

Технические параметры, размеры и рекомендации производителя

Скачать

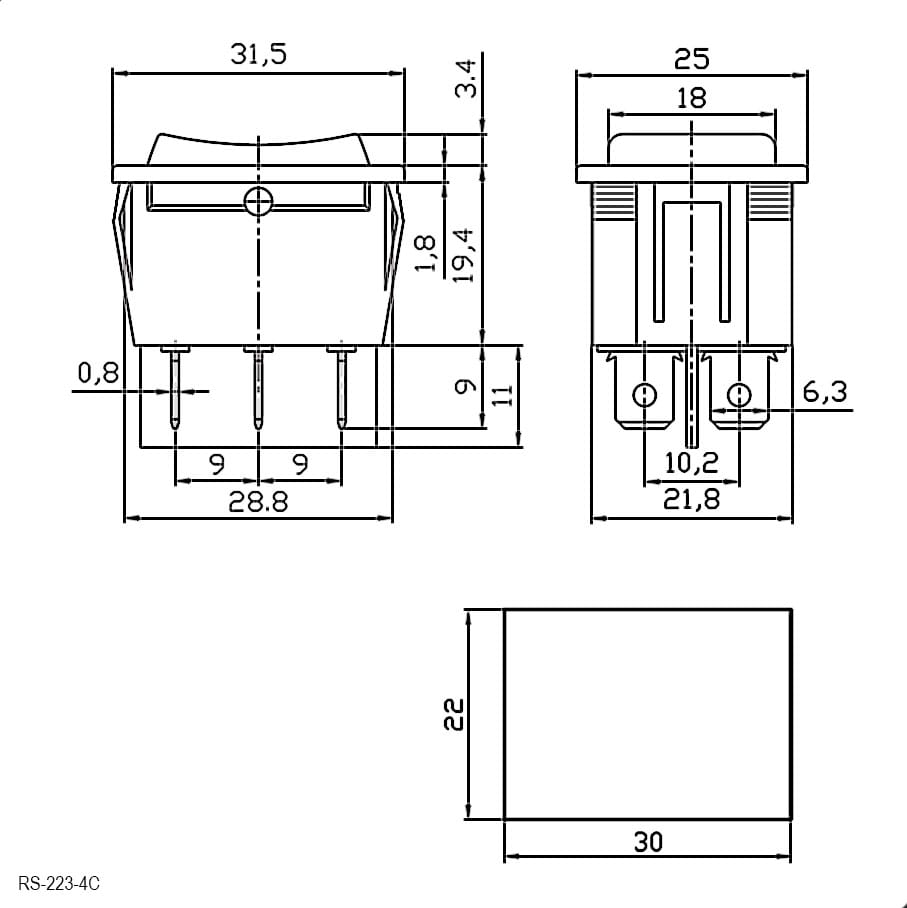

Миниатюра: Схема RS-223-4C (ON)-OFF-(ON)
IMAGE · Схема

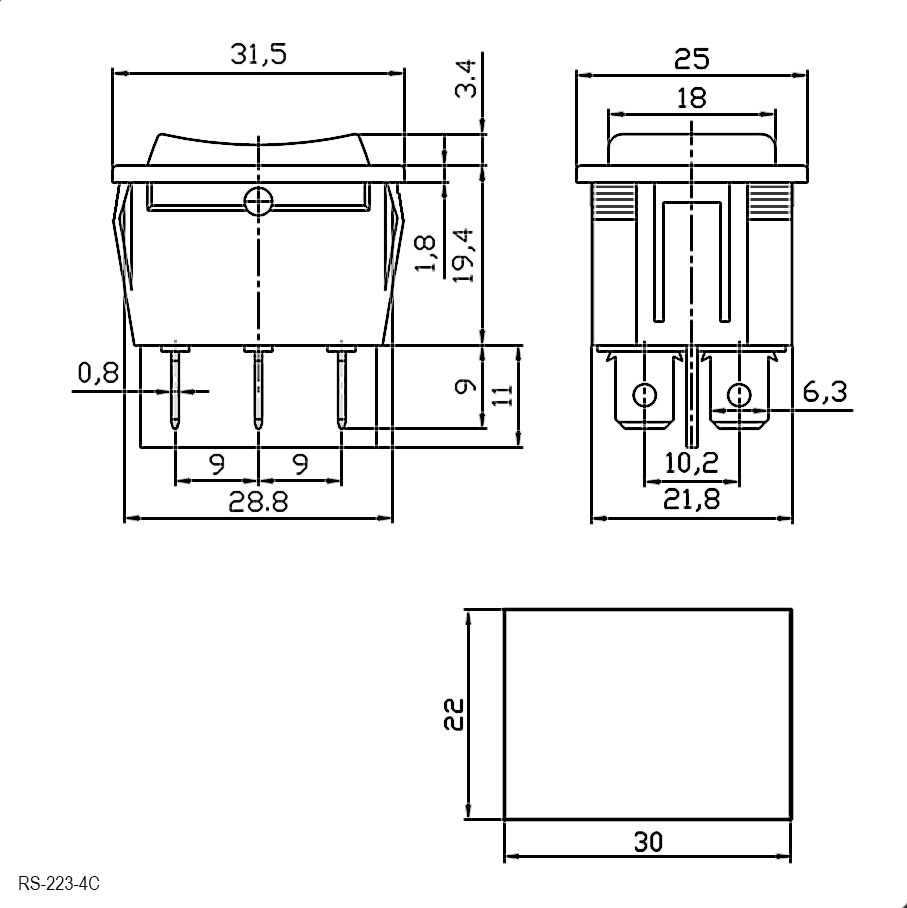

Схема RS-223-4C (ON)-OFF-(ON)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 445 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 / 25 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI RS-223-4C, (ON)-OFF-(ON) – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт220 шт
202625 шт125 шт
202650 шт8400 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарRS-223-4C (ON)-OFF-(ON)RUICHIАрт. RU 108545
90,41 ₽445 шт по каталогу
Параметрический вариантRUICHIRS-103-8C ON-OFF-ONАрт. RU 108923
26,68 ₽31 200 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIRS-103-16C ON-OFF-ONАрт. RU 111041
21,42 ₽2 300 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантRUICHIKCD3-103-C6-B/3P on-off-onАрт. RU 107330
16,65 ₽3 900 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантRUICHIIRS-2101E-1C ON-OFFАрт. RU 111040
88,32 ₽350 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Схема переключения(ON)-OFF-(ON), DPDTON-OFF-ON, SPDTОтличаетсяON-OFF-ON, SPDTОтличаетсяON-OFF-ON, SPDTОтличаетсяON-OFF (DPST)Отличается
Коммутируемое напряжение, В(АС) - 125 / (DC) - 12125 / 250 (AС)Отличается125 / 250 (AС)Отличается125 / 250 (AС)Отличается125 / 250 (AС)Отличается
Контактное сопротивление, мОм, не более5050Совпадает35Отличается35Отличается35Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В) МОм100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает
Максимальный ток, А(АС) - 20/ (DC) - 35—Нет данных—Нет данных—Нет данных(АС) - 20/ 15Отличается
  • Параметрический вариантRUICHIRS-103-8C ON-OFF-ONАрт. RU 108923
    26,68 ₽31 200 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDTАналогON-OFF-ON, SPDTОтличается
    Коммутируемое напряжение, В
    Текущий(АС) - 125 / (DC) - 12Аналог125 / 250 (AС)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий(АС) - 20/ (DC) - 35Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIRS-103-16C ON-OFF-ONАрт. RU 111041
    21,42 ₽2 300 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDTАналогON-OFF-ON, SPDTОтличается
    Коммутируемое напряжение, В
    Текущий(АС) - 125 / (DC) - 12Аналог125 / 250 (AС)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог35Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий(АС) - 20/ (DC) - 35Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIKCD3-103-C6-B/3P on-off-onАрт. RU 107330
    16,65 ₽3 900 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDTАналогON-OFF-ON, SPDTОтличается
    Коммутируемое напряжение, В
    Текущий(АС) - 125 / (DC) - 12Аналог125 / 250 (AС)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог35Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий(АС) - 20/ (DC) - 35Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIIRS-2101E-1C ON-OFFАрт. RU 111040
    88,32 ₽350 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDTАналогON-OFF (DPST)Отличается
    Коммутируемое напряжение, В
    Текущий(АС) - 125 / (DC) - 12Аналог125 / 250 (AС)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог35Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий(АС) - 20/ (DC) - 35Аналог(АС) - 20/ 15Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
