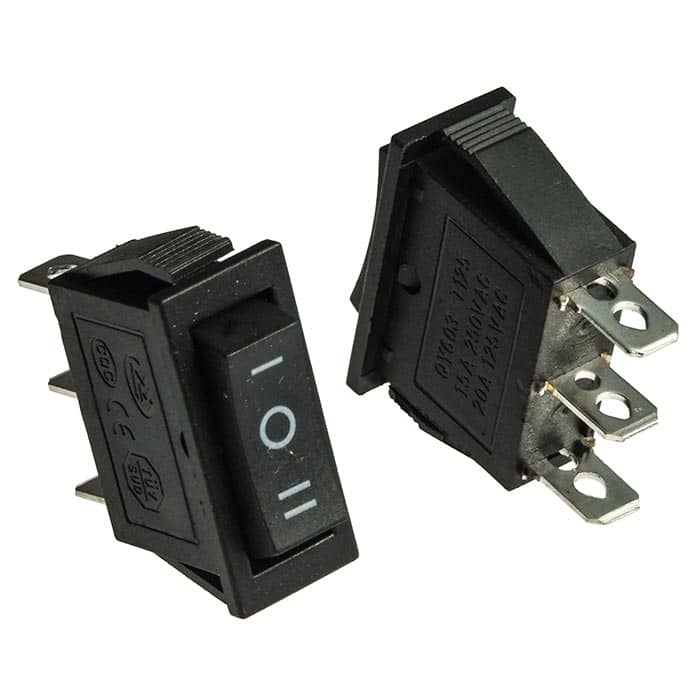

Клавишный переключатель RUICHI KCD3-103-C6-B/3P

ON-OFF-ON

MPN
KCD3-103-C6-B/3P on-off-on
Бренд
Ruichi
Артикул RU
107330

Основные параметры

Схема переключения
ON-OFF-ON, SPDT
Номинальный ток, А
3 А
Тип переключателя
Переключатель клавишный серии KCD3
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/1 (3P)
Форма клавиши
прямоугольник тип C (вогнутая)
Все характеристики
Документация
3 900 шт в наличии16,65 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Схема переключения
ON-OFF-ON, SPDT
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
35
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
3 А

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/1 (3P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
10.5x28.5
Тип подсветки
нет
Глубина, мм
21.4 (корпус)
Ширина, мм
13.5
Высота, мм
30.5 (по лицевой планке)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
7.13
Транспортная упаковка: размер/кол-во
52*36*23/2000

Другие параметры

Тип переключателя
Переключатель клавишный серии KCD3

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD3-103-C6-B/3P on-off-on

Технические параметры, размеры и рекомендации производителя

Скачать

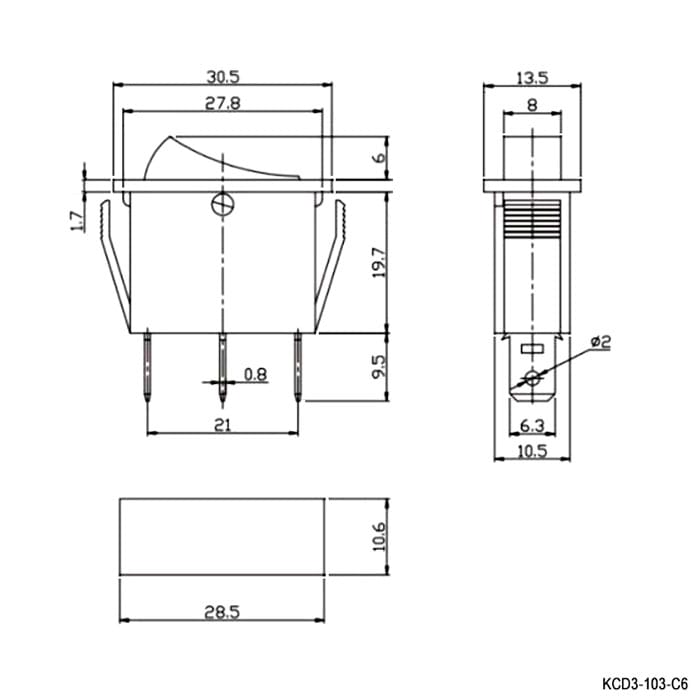

Миниатюра: Схема KCD3-103-C6-B/3P on-off-on
IMAGE · Схема

Схема KCD3-103-C6-B/3P on-off-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 3 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 / 2 000 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD3-103-C6-B/3P, ON-OFF-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт191 900 шт
20262 000 шт12 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKCD3-103-C6-B/3P on-off-onRUICHIАрт. RU 107330
16,65 ₽3 900 шт по каталогу
Параметрический вариантRUICHIKCD3-101N-C3-Y/3P on-offАрт. RU 116558
17,62 ₽1 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD3-101EN-B/3P on-offАрт. RU 107321
26,62 ₽900 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD1-103-11-B/3P on-off-onАрт. RU 107363
17,04 ₽11 950 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIKCD1-102-8-C3-R/3P on-onАрт. RU 107351
17,64 ₽4 500 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Схема переключенияON-OFF-ON, SPDTON-OFFОтличаетсяON-OFF, SPSTОтличаетсяON-OFF-ONОтличаетсяON-ON, SPDTОтличается
Коммутируемое напряжение, В125 / 250 (AС)125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
Контактное сопротивление, мОм, не более3535Совпадает35Совпадает35Совпадает35Совпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В) МОм100 (500 В, 1 мин.) МОмОтличается100 (500 В, 1 мин.) МОмОтличается100 (500 В, 1 мин.) МОмОтличается100 (500 В, 1 мин.) МОмОтличается
Номинальный ток, А3 А3 АСовпадает3 АСовпадает—Нет данных—Нет данных
  • Параметрический вариантRUICHIKCD3-101N-C3-Y/3P on-offАрт. RU 116558
    17,62 ₽1 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, SPDTАналогON-OFFОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (500 В, 1 мин.) МОмОтличается
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD3-101EN-B/3P on-offАрт. RU 107321
    26,62 ₽900 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, SPDTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (500 В, 1 мин.) МОмОтличается
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD1-103-11-B/3P on-off-onАрт. RU 107363
    17,04 ₽11 950 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, SPDTАналогON-OFF-ONОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (500 В, 1 мин.) МОмОтличается
    Номинальный ток, А
    Текущий3 ААналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIKCD1-102-8-C3-R/3P on-onАрт. RU 107351
    17,64 ₽4 500 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, SPDTАналогON-ON, SPDTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (500 В, 1 мин.) МОмОтличается
    Номинальный ток, А
    Текущий3 ААналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
