Datasheet RS-101-8C on-off красный
Технические параметры, размеры и рекомендации производителя

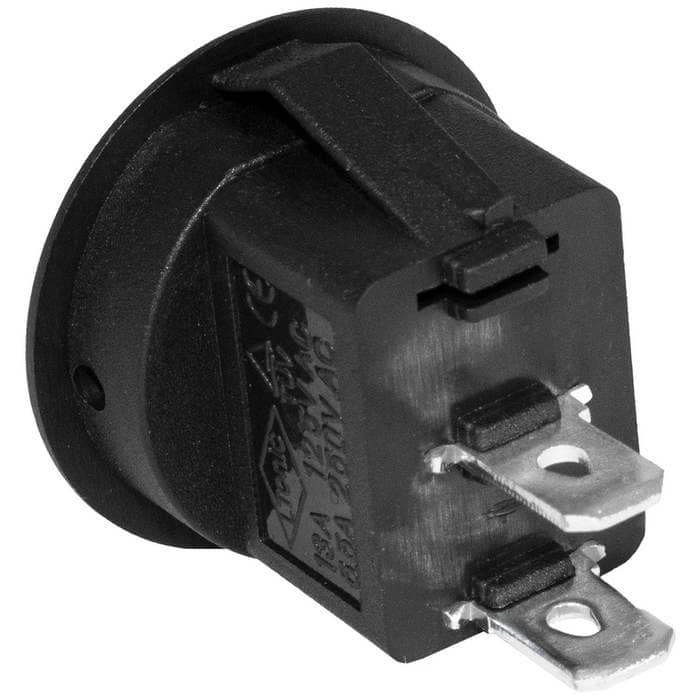

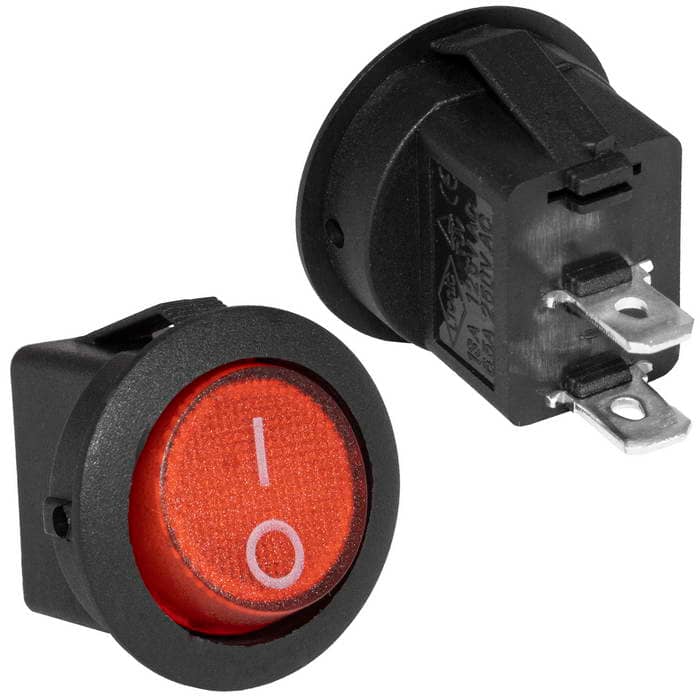

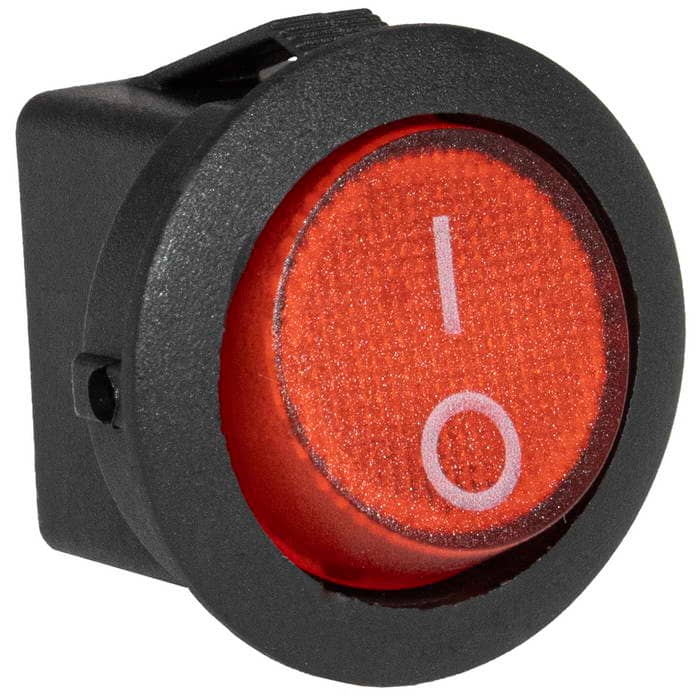

Клавишный переключатель RUICHI RS-101-8C
ON-OFF, красный
- MPN
- RS-101-8C on-off красный
- Бренд
- Ruichi
- Артикул RU
- 120171
Основные параметры
- Схема переключения
- ON-OFF (SPST)
- Тип переключателя
- переключатель клавишный серии RS
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
820 шт в наличии36,53 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF (SPST)
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- (АС) - 13/ 6,5
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр корпуса, мм
- 23
- Размер установочного отверстия, мм
- Ф20
- Тип подсветки
- нет
- Глубина, мм
- 28.4 (габарит)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 4.30
- Транспортная упаковка: размер/кол-во
- 30*20*20/1000
Другие параметры
- Тип переключателя
- переключатель клавишный серии RS
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 820 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI RS-101-8C, ON-OFF, красный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт220 шт
2025100 шт8800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-101-8C on-off красныйRUICHIАрт. RU 120171 36,53 ₽820 шт по каталогу |  36,47 ₽1 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  33,23 ₽314 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  39,09 ₽5 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  22,89 ₽698 шт по каталогу Совпадает 4 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF (SPST) | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает |
| Диаметр корпуса, мм | 23 | 23Совпадает | 23Совпадает | 23Совпадает | —Нет данных |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
- 36,47 ₽1 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог23Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 33,23 ₽314 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог23Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 39,09 ₽5 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог23Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 22,89 ₽698 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Диаметр корпуса, мм
- Текущий23Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
